Реферат



Изобретение относится к автоматике и телемеханике и может быть использовано для управления распределенными объектами. Цель изобретения - расширение области применения устройства путем обеспечения реверсивного режима работы. Устройство содержит ячейки j - In распределителя и в каждой 1-й ячейке тиристоры 2-1, 31 ,/ -п-р-транзисторы 4i , 5i, оптроны 6i, 7i на светодиоде и п-р -фототранзисторе , диоды 8i, 9i, 10, резисторы 1 - 17-|., конденсатор 18(., тактовые шины 19, 20 и шину 21 управления. После подачи положительного импульса на шину управления в зависимости от полярности напряжения, приложенного к тактовым i шинам, осуществляется переключение распределителя в прямом либо обратСЛ ном направлениях, что является существенным при управлении объектами, работающими по челночной схеме, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„„SU„„1262551

А1 (50 4 G 08 С 19/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3863559/24-24 (22) 04i03. 85 (46) 07,10.86. Бюл. N - 37 .(71) Научно-производственное объединение по созданию и выпуску средств автоматизации горных .машин "Автомат- гормаш" .(72) Л. Б. Балакерский, А. К, Коло-. мийцев, Е. Ф. Лагунович и Г. И. Озерянский (53) 621.398(088.8) (56) Авторское свидетельство СССР

Ф 260341, кл. G 08 С 19/16, 1968.

Авторское свидетельство СССР

Р 223856, кл. G 08 С 19/16, 1966 ° (54) УСТРОЙСТВО ДЛЯ ПРИЕМА СИГНАЛОВ (57) Изобретение относится к автоматике и телемеханике и может быть использовано для управления распределенными объектами. Цель изобретения — расширение области применения устройства путем обеспечения реверсивного режима работы. Устройство содержит ячейки — 1„ распределителя и в каждой i-й ячейке тиристоры 2;, 3;, р -и-р-транзисторы 4„, 5,, оптроны 6;, 7; на светодиоде и n-)и -фототранзисторе, диоды 8;, 9;, 1О;, резисторы 11; — 17;, конденсатор 18;, тактовые шины 19, 20 и шину 21 управления. После подачи положительного импульса на шину управления в зависимости от полярности напряжения, приложенного к тактовым шинам, осуществляется переключение распределителя в прямом либо обратном направлениях, что является существенным при управлении объектами, работающими по челночной схеме, 1ил.

1262551

Изобретение относится к автоматике и телемеханике и может быть использовано для управления большим числом объектов.

Целью изобретения является расши- 5 рение области применения устройства путем обеспечения реверсивного режима работы.

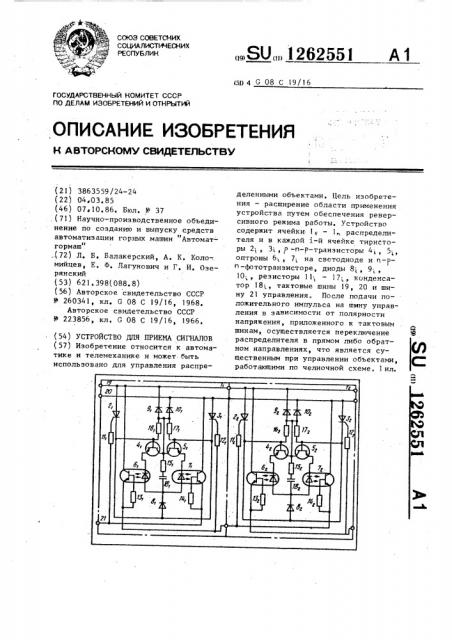

На чертеже приведена электрическая схема предлагаемого устройства, Устройство содержит ячейки 1 — 1» распределителя и в каждой i-й ячейке первый 2; и второй 3; тиристоры, первый 4, и второй 5t р-и-P-òðàíзисторы, первый 6; и второй 7; оптронь», содержащие излучающий светодиод и п- -п-фототранзистор, диоды

8;, 9; и 10„, резисторы 11, — 17;, конденсатор 18„, тактовые шины 19 и 20 и шину 21 управления.

В каждой i-й ячейке первый 2 и второй 3; тиристоры подключены анодами к соответствующим тактовым шинам 19 и 20, а катодами - соответ25 ствеино к базе первого 4 и второго

51 п- - транзисторов, а также к аноду первого диода 8,, катод которого подключен к первому выводу конденсатора 18„и анодам светодиодов первого б„и второго 7„оптронов, управляющий электрод первого тиристора 2; через резистор 12; соединен с эмиттером фототранзистора второго оптрона 7„ и с выходом предыдущей (i-1)-й ячейки распределителя, а уп-, 35 равляющий электрод второго тиристора 3; через резистор 13; соединен с эмиттером фототранзистора первого оптрона 6„ и с выходом последующей (п+1)-й ячейки; коллекторы фототран- 40 зисторов ервого 61 и второго 7 оптронов раздельно подключены к соответствующим шинам 19 и 20, а их базы через соответствующие резисторы 14„ и 151 - к соответствующим эм- 45 митерам, при этом катоды светодиодов оптронав 6 и 7» соответственно соединены с эмиттерами первого 4 и второго 5„ р-п-р-гранзисторов, коллекторы которых соединены через pesHC- 50 тор 16 с вторым выводом конденсатора 18;, тактовые шины 19 и 20 питания подключены соответственно к катодам диодов 9„ и 101, аноды которых соединены с коллекторами транзисто- .55 ров 4„ и 5; и через резисторы 17i. и 18 соответственно с базой первого

4 и второго 51 р-п-$-транзисторов.

Устройство работает следующим образом, B исходном состоянии при отключенном йитании все конденсаторы 18,—

18я разряжены, а тиристоры 2» †. 2„, 3 — 3„ и транзисторы 4» — 4„, 5

5, б, — бп ° 7, — 7П закрыты.

При работе распределителя в прямом направлении на тактовые шины подаются импульсы напряжения одной ориентации — на шину 19 "плюс", на шину 20 "минус", а при работе распределителя в обратном направлении (при реверсе) подаются импульсы напряжения противоположной ориентации— на шину 19 "минус", на шину 20 пплю с .

Допустим, что распределитель должен работать в прямом направлении.

Для включения первой ячейки необходимо "плюс источника питания кратковременно подать на шину 21 управления первого тиристора 2, первой ячейки. Тиристор 2, включается, закрывает Р-и-р-транзисторы 4 и 5,, заряжает конденсатор 18».

Транзисторы 4 и 5» закрыты положительным потенциалом, поданным на их базы с выхода тиристора 2». Поскольку транзисторы 4» и 5» закрыты; в светодиодах оптронов ток отсутствует и их фототранзисторы закрыты, После заряда конденсатора 18» ток включения тиристора прохбдит через резистор 17» и диод 10».

При кратковременной паузе между тактовыми импульсами закрывается тиристор 2» и открываются транзисторы

4» и 5 потенциалом заряженного конденсатора 18». Конденсатор разряжается через излучающие диоды оптронов, переходы эмиттер — коллектор транзисторов 4 и 5» и резистор 16» .

С приходом очередного тактового импульса открывается фототранэистор оптрояа 6» (фототранзистор оптрона 7» при этом закрыт) и подается положительный потенциал с шины 19 на управляющий электрод тиристора 21 второй ячейки, и последний включается.

Дальнейшее переключение ячеек происходит аналогично, Допустим, что в момент включения i-й ячейки необходимо осуществить реверс, т.е, производить переключение ячеек распределителя в обратном направлении, В этом случае

s тактовые шины питания подаются имI 262551

1

ВНИИПК Заказ 5433/49 ираж

Подписное пульсы обратной ориентации. При этом в i-й ячейке открывается фототранзистор оптрона 7„ (фототранзистор оптрона 6 закрыт обратным коллекторным напряжением) и подает положительный потенциал с шины 20 на управляющий электрод тиристора 3; 1 (i-1)-й ячейки.

Дальнейшее переключение ячеек проИсходит аналогично.

Для нормальной работы распределителя необходимо, чтобы длительность импульса была достаточной для заря- да конденсатора 18;, а длительность паузы достаточной для отключения. ти15 ристора.

Временные параметры RS-цепочки, состоящей из конденсатора 18„ è резистора 16 выбираются исходя иэ того, что эа время паузы конденса20 тор не должен полностью разрядиться, так как он должен обеспечить включение тиристора с приходом очередного тактового импульса.

4 25

Наличие реверсивных свойств в предложенном распределителе позволяет расширить обдасть его использования.

Предложенный распределитель обладает реверсивными свойствами, что . существенно при управлении объектами, работающими по челночной схеме, .позволяет унифицировать конструкцию всех ячеек избирания, сократить линию запуска при необходимости пере.ключения ячеек распределителя в об- 35 ратном направлении, а также обеспечить автоматический поиск места неисправности, в частности обрыва линии, Формула изобретения 40

Устройство для приема сигналов, содержащее первую и вторую тактовые шины, шину управления и последова- . тельно соединенные ячейки распредели-45 теля, в каждой из которых первый, второй и третий резисторы, первый тиристор, первый, второй и третий диоды и, начиная со второй ячейки распределителя, конденсатор, в каждой 50 ячейке распределителя первый вывод первого резистора соединен с учравляюшим электродом первого тиристора, катод которого соединен с первым

Произв.-полигр. пр-тие, г. выводом второго резистора и анодом первого диода, второй вывод первого резистора первой ячейки распределителя соединен с шиной управления, отличающее с я тем, что, с целью расширения области применения устройства путем обеспечения реверсивного режима работы, в каждую ячейку распределителя введены второй тиристор, первый и второй оптроны на светодиоде и п-f>-П-фототранзисторе, первый и второй $ п-g-òðàíзисторы, четвертый, пятый, шестой и седьмой резисторы, в первую ячейку распреде- лителя введен конденсатор, в каждой ячейке распределителя анод первого тиристора соединен с коллектором

П-Р-П-фототранэистора первого оптрона, катодол второго диода и первой тактовой шиной, катод первого тиристора соединен с базами первого н второго Р-П-р-òðàíýèñòîðoâ, первым выводом третьего резистора и катодом второго тиристора, анод которого соединен с коллектором П -) 1-фототранзистора второго оптрона, катодом третьего диода и второй тактовой шиной, управляющий электрод через четвертый резистор соединен эмиттером и-р-и- фототранзистора первого оптрона и первым выводом пятого резистора, второй вывод которого соединен с базой П -Р-П-фототранзистора первого оптрона, база П; -П-фототранэистора второго оптрона через шестой резистор соединена с ега эмиттером и вто" рым выводом первого резистора, аноды светодиодов первого и второГо оптронов соединены с катодом первого диода и Через последовательно соединенные конденсатор и седьмой резистор с коллектором первого и второго

Р -П-Р-транзисторов, анодами второго и третьего диодов и вторыми выводаии второго и третьего резисторов, катоды светодиодов первого и второго оптронов соединены с эмиттерами соответственно первого и второго р --и -$-xpaasvcvopoe, эмиттер П -П-ифототранзистора первого оптрона каждой ячейки распределителя соединен с вторым выводом первого резистора каждой последующей ячейки распределителя.

Ужгород Ул. Проектная, 4
