Реферат



Изобретение относитсяк электромашиностроению , в частности к конструкции бе сше точно го генератора. Цель изобретения - повьшение надежности . Генератор содержит полюсные половины ротора, кольцевой каркас 2 с выполненными с ним за одно целое опорными лучами 3, сердечник статора с зубцами 4 и ярмом 5; неподвижную обмотку 6 возбуждения и фазную обмотку 7 статора. Радиус R, каркаса 2 больше радиуса расточки статора R на величину шлицевой части зубцов, поэтому при зацеплении каркаса в зубцовой зоне располагаются не только опорные лучи 3, но и частьсамого каркаса. Зубцы 4, закрепленные на опорных лучах, образуют полузакрытые пазы 8, что облегчает намотку и укладку обмоток стаW тора- 2 ил. ю а N5 05 00 Ot)

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТ ВЕСКИХ

РЕСПУБЛИК (50 4 " O2 K 3/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ASTOPGHOMV СВИДЕТЕЛЬСТВУ

ВСЕГ„1; "::,- Р

l3, ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ К ОТКРЫТИЙ (21) 3754187/24-07 (22) 15.06,84 (46) 07.10.86. Бюл. Ф 37 (71) Научно-исследовательский и экспериментальный институт автомобиль(ного электрооборудования и автоприtборов (72) Б.И.Евграфов, А.А.Еремин и Е.Б.Скобликова (53) 621.313.04(088.8) (56) Патент ФРГ Ф 1953642, кл. 21 d 54, 1970.

Авторское свидетельство СССР

В 936227, кл. Н 02 К 1/ 18, 1982. (54) БЕСЩЕТОЧНЫЙ ГЕНЕРАТОР (57) Изобретение относится к электромашиностроению, в частности к конструкции бесшеточного генератора..Я0 l2626ag А1

Цель изобретения — повышение надежности. Генератор содержит полюсные половины ротора, кольцевой каркас

2 с выполненными с ним за одно целое опорными лучами 3, сердечник статора с зубцами 4 и ярмом 5; неподвижную обмотку 6 возбуждения и фазную обмотку 7 статора. Радиус

R каркаса 2 больше радиуса расточки статора R< на величину шлицевой части зубцов, поэтому при зацеплении каркаса в зубцовой зоне располагаются не только опорные лучи 3, но и часть самого каркаса. Зубцы 4, закрепленные на опорных лучах, обра" зуют полузакрытые пазы 8, что облегчает намотку и укладку обмоток статора. 2 ил.

Составитель В.Петри

Редактор О.Головач Техред Л.Сердюкова . Корректор Е.Рошко

Заказ 5441/54 Тираж 631 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035» Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгоро>i. ул. Проектная, 4

Изобретение относится к электро 1 èèHíoñòðîåíèþ, в частности к конструкциям бесщеточного генератора.

Цель изобретения — повышение надежности бесщеточных генераторов.

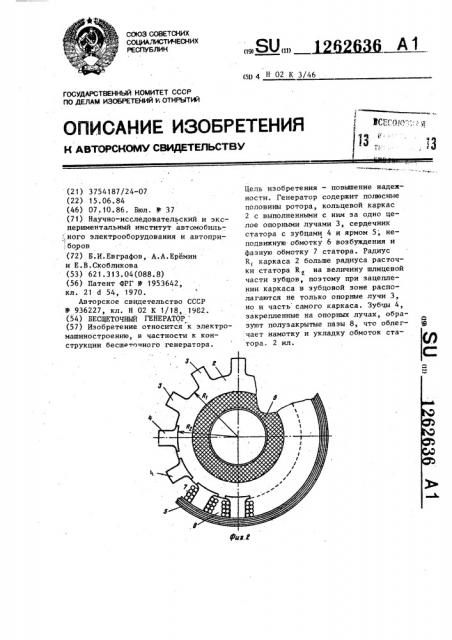

На фиг. 1 изображен предлагаемый генератор, продольный разрез; на фиг. 2 — то же, поперечный разрез.

Бесщеточный генератор содержит полюсные половины ротора 1, кольцевой каркас 2 с опорными лучами 3, сердечник статора с зубцами 4 и ярмом 5, неподвижную обмотку 6 возбуждения и фаэную обмотку 7 статора.

Закрепленные на опорных лучах 3 зубцы 4 образуют полузакрытые пазы

8, открытые в сторону ярма, что облегчает намотку и укладку обмоток

7 статора.

Каркас 2 выполнен радиусом R, большим радиуса расточки статора R на величину шлицевой части зубцов а опорные лучи 3 выполнены за одйо целое с. каркасом 2. При зацеплении каркаса в эуЬПовой зоне располагаются не только опорные лучи 3, но и часть самого каркаса. Вследствие этого повышается надежность крепления неподвижной обмотки возбуждения и, следовательно, надежность бесщеточно. го генератора.

10 Формула изобретения

Бесщеточный генератор, содержащий пакет статора с зубцами и неподвижную обмотку возбуждения, расположенную на кольцевом каркасе, закрепленном в средней части пакета статора в е."о зубцовой зоне посредством опорных лучей, отличающийся тем, что, с целью повышения надежнос2п ти, радИус каркаса превышает радиус расточки статора на величину шлицевой части зубцов, а опорные лучи выполнены за одно целое с каркасом.
