Сенсорное устройство

Сенсорное устройство

Иллюстрации

Показать все

Реферат



Изобретение относится к импульсной технике и м.б. использовано в устройствах ввода и вывода информации. Целью изобретения является увеличение чувствительности и уменьшение потребления электроэнергии . Устройство содержит источник 1 переменного напряжения, конденсатор 2, тиратрон 3, резисторы 4,6 и 8, сенсорную площадку 5 и диод 7. Для достижения цели введены новые связи. Включение тиратрона может осуществляться разными способами, например подачей отрицательного импульса на анод или положительно (Л го на катод тиратрона 3, либо выклю

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (111

А1 (5D 4 Н 03 К 17 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPCXOMY СВИДЕТЕЛЬСТВУ

:М 3

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2)) 3799456/24-21 (22) 09.10.84 (46) 07.10.86. Бил. У 37 (72) В.С.Аванесян, В.М.Иваницкий и В.А.Степанов (53) 621.314.058 (088.8) (56) Авторское свидетельство СССР

9 627589, кл. Н 03 К 17/ОО, 1978.

Авторское свидетельство СССР

У 681560, кл. H 03 К 17/00, 13.12.78.

Ф (54) СЕНСОРНОЕ УСТРОЙСТВО (57) Изобретение относится к импульсной технике и м.б. использовано в устройствах ввода и вывода информации. Целью изобретения является увеличение чувствительности и уменьшение потребления электроэнергии. Устройство содержит источник

1 переменного напряжения, конденсатор 2, тиратрон 3, резисторы 4,6 и 8, сенсорную площадку 5 и диод 7.

Для достижения цели введены новые связи. Включение тиратрона может осуществляться разными способами, например подачей отрицательного импульса на анод или положительноIo на катод тиратрона 3, либо выключением источника 1 переменного нап— ряжения. Сенсорное устройство обеспечивает работоспособность последнего при заземлении. Благодаря возможности такого заземления пробой изоляции и попадание на корпус высо кого напряжения безопасно для оператора, 3а счет уменьшения тока потребления при выключенном тиратроне ток потребляется только утри

1262713 включении источника переменного напряжения для заряда конденсатора. Достигается уменьшение тока потребления сенсорного устройства и увеличивается чувтсвительность устройства за счет непосредственного подключения анода тиратрона к фаэному выводу источника переменного напряжения

2 ил.

Сенсорное устройство работает следующим образом.

До прикосновения к сетке тиратрона 3 последний заперт (режим холостого хода), накопительный конденсатор 2 заряжен и ток через выпрямительный диод 7 не протекает . Поэтому напряжение на резисторе 6 отсутствует. Потенциал анода тиратрона 3 относительно общей шинь1 колеблется с частотой источника 1 переменного напряжения (50 Гц, фиг.2a). При прикосновении пальца оператора к сенсорной площадке 5 (момент 5,) Изобретение относится к импульсной технике и может быть использовано в устройствах ввода и вывода информации.

Целью изобретения является увели. 5 чение чувствительности и уменьшение потребления электроэнергии за счет подключения анода тиратрона непосредственно к фазной шине источника переменного напряжения и умень- 10 шения тока потребления при выключенном тиратроне.

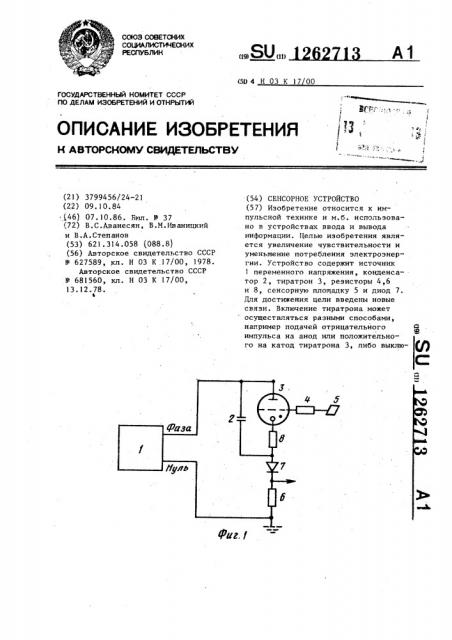

На фиг.l представлена функциональная схема сенсорного устройства; на фиг. 2 — временные диаграммы, поясняющие его работу.

Сенсорное устройство содержит источник I переменного напряжения с первым выводом которого соединен конденсатор 2 и анод тиратрона 3, сетка которого через первый резистор

4 соединена с сенсорной площадкой 5, второй резистор 6, второй вывод которого через диод 7 в обратном включении и третий резистор 8 соединен с катодом тиратрона 3. на сетке тиратрона 3 наводится переменное напряжение той же частоты в противофазе (фиг.2 8). Под действием этого напряжения в цепи сетки тиратрона 3 появляется пульсирующий ток подготовительного разряда

1 фиг,2 (}, протекающий с катода тиратрона 3 на его сетку при положительной полуволне переменного нап-. ряжения и с сетки тиратрона 3 на его анод при отрицательной полуволне переменного напряжения и замыкающийся через емкость оператора на общую шину. Под действием сеточного тока происходит пробой промежутка анод — катод тиратрона 3 и появляется анодный ток, протекающий через резистор 8 (фиг.2z) . Время запаздывания анодного тока может составлять от единиц микросекунд до десятков миллисекунд в зависимости ат уровня постоянного анодного напряжения, величины сеточного тока и токовой чувствительности тиратроиа 3.

После включения тиратрона 3 кон- денсатор 2 начинает медленно разряжаться через внутреннее сопротивление тиратрона 3 (сотни килоам) и третий резистор 8. Поэтому в каждый период проводимости диода 7 начинает протекать пульсирующий с частотой источника 1. переменного напряжения ток дозаряда конденсатора

2, каторый замыкается через диод 7 и второй резистор 6 на общую шину.

Поэтому на втором резисторе 6 появляются импульсы напряжения частоты источника 1 переменного напряжения (фиг.28).

1262713

Выключение тиратрона может осуществляться разными способами, например подачей отрицательного импульса на анод или положительного на катод тиратрона 3, либо выключением источника 1 переменного напряжения.

Предложенное сенсорное устройство обеспечивает работоспособность

\ последнего при заземлении. Благодаря возможности такого заземления прооой изоляции и попадание на корпус высокого напряжения безопасно для оператора. Поэтому предлагаемое сенсорное устройство может эксплуатироваться в помещениях с повышенной опасностью.

На основе предлагаемого устройства может быть реализована сенсорная клавиатура путем параллельного включения цепей (фиг.II к источнику

1 переменного напряжения.

Таким образом, за счет уменьшения тока потребления при выключенном тиратроне — ток потребляется только при включении источника переменного напряжения для заряда конденсатора — достигается уменьшение тока потребления сенсорного устройства и увеличивается чувствительность устройства за счет непосредственного подключения анода тиратрона к фазному выводу источника переменного напряжения.

Формула изобретения

Сенсорное устройство, содержащее источник переменного напряжения, 10 первый вывод которого соединен с первой обкладкой конденсатора, тиратрон, сетка которого через первый резистор соединена с сенсорной площадкой, второй резистор, первый вы15 вод которого соединен с вторым выводом источника переменного напря:жейия и общей шиной, диод, анод ко-! торого соединен с второй обкладкой конденсатора, и третий резистор, 20 отличающееся тем, что, с целью увеличения чувствительности

-и уменьшения потребления электроэнергии устройства, в нем первая обкладка конденсатора подключена

25 к аноду тиратрона, катод которого ,через третий резистор подключен к второй обкладке конденсатора, катод диода подключен к второму выводу второго резистора и выходу устройЗ0 ства.

l2627l3
