Делитель частоты следования импульсов с регулируемой длительностью импульсов

Делитель частоты следования импульсов с регулируемой длительностью импульсов

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано в устройствах автоматики и вычислительной техники для получения серий тактовых импульсов. Цель изобретения - расширение диапазона регулирования длительности выходных импульсов и повышение быстродействия. Устройство содержит элемент I сравнения кодов, счетчик 2 импульсов и 1К-триггер 5. Введение инвертора 4, элемента ИСКЛЮЧАИЦЕЕ ИЛИ 9 и образование новых связей позволяет получить симметричные выходные сигналы . для нечетных коэффициентов за счет уменьшения задержки в цепи установки числа в счетчик путем исключения элемента сравнения в этой цепи и упрощение устройства за счет исключе-о ния сложного, многоразрядного эле (Л мента сравнения. I ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51) 4 Н 03 К 23 0

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР пО ДЕЛАМ ИВОБРЕТЕНИй И OTHPb) TW» (21) 3891305/24-21 (22) 06.05.85 (46) 07.10.86. Бюл. Ф 37 (72) А.В.Колосов, Ю.Н.Шныгин и И.В.Колосов (53) 621.374.4 (088.8) (56) Авторское свидетельство СССР

1) 924868, кл. Н 03 К 23/02, 1980.

Авторское свидетельство СССР

9 1091351, кл. Н 03 К 23/02, 1983. (54) ДЕЛИТЕЛЬ ЧАСТОТЫ СЛЕДОВАНИЯ

ИМПУЛЬСОВ С РЕГУЛИРУЕМОЙ ДЛИТЕЛЬНОСТЬЮ ИИПУЛЬСОВ (57) Изобретение может быть использовано в устройствах автоматики и вычислительной техники для получения серий тактовых импульсов. Цель изобретения — расширение диапазона регулирования длительности выходных импульсов и повышение быстродействия.

Устройство содержит элемент 1. сравнения кодов, счетчик 2 импульсов и

IK-триггер 5. Введение инвертора 4, элемента ИСКЛЮЧАКП1ЕЕ ИЛИ 9 и образование новых связей позволяет получить симметричные выходные сигналы для нечетных коэффициентов за счет уменьшения задержки в цепи установки числа в счетчик путем исключения элемента сравнения в этой цепи и упрощение устройства эа счет исключе- Я .ния сложного, многоразрядного элемента сравнения. 1 ил.

1 262724

Изобретение относится к импульсной технике и может быть использовано в устройствах автоматики и вычислительной техники для получения се— рий тактовых импульсов.

Дель изобретения — расширение диапазона регулирования длительнос— ти выходных импульсов и повьппение быстродействия при одновременном упрощении устройства.

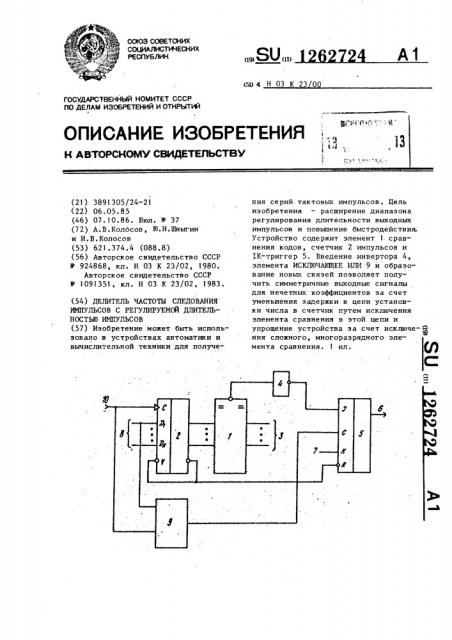

На чертеже приведена электричесКая структурная схема делителя частоты следования импульсов с регулируемой длительностью импульсов.

Устройство содержит элемент 1 сравнения кодов, первая группа входов которого соединена с выходами .разрядов счетчика 2. импульсов, вторая группа входов — с первой кодовой щи ой 3, выход через инвертор 4 с

3-входом триггера 5, выход которого соединен с выходной шиной 6; К-вход триггера 5 соединен с общей шиной 7, R-вход — с выходом переноса и с входом предварительной установки счетчика 2 импульсов, информационные входы которого соединены с второй кодовой шиной 8, младший разряд которой соединен с первым входом элемента HCKJIIA×ÀÊÙEE ИЛИ 9, выход кото— рого соединен с С-входом триггера 5, второй вход — со счетным входом счетчика 2 импульсов и с входной шиной.

Счетчик 2 импульсов может быть выполнен вычитающим, в этом случае в качестве выхода переноса используется -выход "Заем", а в качестве выхо-. дов разрядов — прямые выходы триггepos. В случае использования элемента 1 сравнения кодов с прямым выходом инвертар 4 должен быть исключен..

Делитель частоты следования импульсов с регулируемой длительностью импульсов работает следующим образом.

На шину 10 поступают входные импульсы, длительность которых равна половине периода их следования. Пусть в исходном состоянии в счетчик 2 записано число, равное коэффициенту К деления, поступающее по шине 8, триггер 5 находится в нулевом состоянии, на выходе переноса счетчика 2 имеется нулевой уровень.

На первый вход элемента 9 постуйает значение младшего разряда с шины 8, при этом фаза импульсов на выходе элемента 9 при четных коэффициентах деления совпадает с фазой вход40

l0

35 ных импульсов на шинe 1О, а при нечетных коэффициентах деления фаза импульсов на выходе элемента 9 противоположна фазе импульсов на шине

10. На элемент 1 по шине 3 поступаK +M ет код, равный P =- - вЂ, что является необходимым условием получения на выходе устройства симметричного сигнала, где M — значение младшего разряда (логический 0 или логическая "1" на шине 8).

После прихода первого входного импульса в счетчике 2 остается число К вЂ” 1, после прихода второго входного импульса в счетчике 2 остается число К вЂ” 2 и т.д. до момента

1 срабатывания элемента I, при этом на выходе элемента 1 появляется нулевой уровень, а на 3 -входе триггера 5 — единичный уровень, который записывается на вьгход триггера 5 импульсом, поступающим на его С-вход, причем запись осуществляется фронтом при смене единичного уровня на нулевой на выходе элемента 9.

Единичный уровень на выходе триггера 5 удерживается до поступления на вход счетчика 2 очередного импульса, после которого на выходе всех разрядов счетчика 2 устанавливаются нулевые уровни переноса, а на выходенулевой уровень, поступающий на вход предварительной установки счетчика 2 и на 1 -вход триггера 5, который устанавливается в исходное состояние.

После этого цикл деления повторяется.

Формула изобретения

Делитель частоты следования импульсов с регулируемой длительностью импульсов, содержащий счетчик импульсов, счетный вход которого соединен с входной шиной, выходы разрядов - с первой группой входов элемента сравнения кодов, вторая группа входов которого соединена с первой кодовой шиной, триггер, выход которого соединен с выходной шиной, и вторую кодовую шину, о т л и ч а юшийся тем, что, с целью расширения диапазона регулирования длительности выходных импульсов и IIo вьппения быстродействия, в него введены инвертор и элемент ИСКЛЮЧАЮЩЕЕ

ИЛИ, триггер вьптолнен IK-òèIIà, счетчик импульсов — с предварительной

1262724

Составитель А.Соколов

Техред А.Кравчук Корректор Л.Патай

Редактор А.Шандор

Заказ 5446/58 Тирам 816 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Производственно-полиграфическое предприятие, r.Óë ãîðàä, ул.Нроектная,4 установкой, при этом 3 -вход триггера через инвертор соединен с выходом элемента сравнения кодов, К-вход— с общей шиной, R -вход — с выходом переноса и с входом предварительной установки счетчика импульсов, информационные входы которого соединены с второй кодовой шиной, младший pasряд которой соединен с первым входом элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, второй вход которого соединен с входной шиной, выход — с С-входом триггера.
