Преобразователь код-временной интервал

Преобразователь код-временной интервал

Иллюстрации

Показать все

Реферат



Изобретение относится к вычислительной технике, а именно к устройствам преобразования цифровой информации. Устройство позволяет повысить скорость преобразования цифрового кода во временной интервал путем уменьшения времени формирования пауз между информационными ин

СО(ОЗ СОВЕТСНИХ

РЕСПУБЛИК (19) (ll) (я) 4 Н 03 М 1/82

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3799986/?4-24 (22) 15,)0.84 (46) 07.10.86. Бил. М- 37 (72) В.Н.Зиновьев, В.F..Ñòåôàíoâ и P.Ä.)t)àéxóòäèíîâ (53) 681,3?5(088.8) (56) Авторское свидетельство СССР

У 363207, кл. Н 03 К )3/20, 1973.

Авторское свидетельство СССР

)1 683016, кл. Н 03 К 13/04, 1977. (54) ПРЕОБРАЗОВАТЕЛЬ КОД вЂ” ВРЕМЕННОЙ

ИНТЕРВАЛ (57) Изобретение относится к вычислительной технике, а именно к устройствам преобразования цифровой информации. Устройство позволяет повысить скорость преобразования цифрового кода во временной интервал путем уменьшения времени формирования пауз между информационными ин1262731 ервалами. Преобразователь код-временной интервал содержит ключ 1 три элемента И ?, 3 и 11, два счетчика 4 и 12 импульсов, шифратор 5, блок 6 элементов совпадения, элемент

ИЛИ 13, два триггера 7 и.8, генератор 9 импульсов эталонной частоты..

Изобретение относится к вычислительной технике и может найти применение в устройствах-преобразования информации.

Целью изобретения является павы- 5 шение быстродействия за счет уменьшения временных затрат на формирование пауз между информационными интервалами.

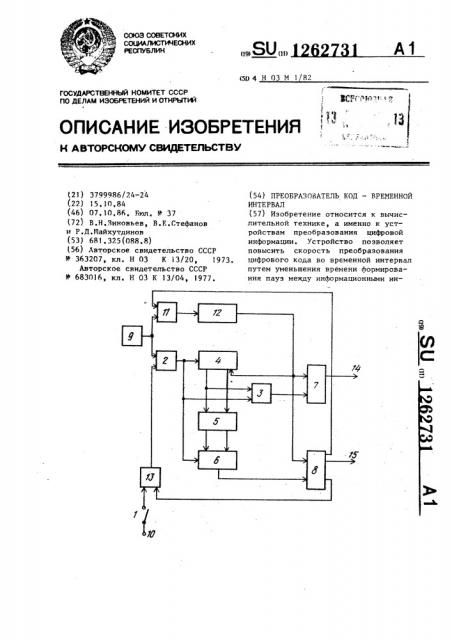

На чертеже представлена функциональная схема предлагаемого преобразователя.

Преобразователь код — временной интервал содержит ключ 1, первый 2 и второй 3 элементы И, первый счетчик 4 импульсов, шифратор 5, блок 6 элементов совпадения, первый 7 и второй 8 триггеры, генератор 9 импульсов эталонной частоты; шину 10 "3aпрет", третий элемент И 11, второй 2б счетчик 12 импульсов,,элемент ИЛИ 13.

Дифференцирующие выходы триггеров

7 и 8 являются соответственно первым и вторым выходами 14 и 15 преоб- . . разователя.

Преобразователь работает следующим образом.

В исходном состоянии ключ 1 замкнут, элементы И 2, 3 и 11 закрыты 30 запрещающими потенциалами, поступающими, соответственна, с выхода элемента ИЛИ 13, с выходов элемента И 2 и младшего разряда счетчика 4 импульсов н единичнога выхода тригге- 35 ра 8. Счетчики 4 и 12 импульсов, триггеры 7 и 8 установлены в нулевое состояние. Временной интервал задается с помощью преобразуемого кода, который вводят подключением со- 40 ответствующих разрядов счетчика 4 .импульсов с помощью шифратора 5 к. блоку 6 элементов совпадения.

Вход ключа соединен с шиной Запрет", Дифференцирующие выходы триггеров

7 и 8 являются выходами устройства. на которых формируются сигналы, характеризующие начало и конец временных интервалов, сформированных из исходного кода. 1 ил.

Шифратор 5 может представлять собой клавиатуру, аналогичную пульту оператора дисплея. При размыкании ключа 1 снятием сигнала с шины 10

"Запрет" открывается элемент И 2 и импульсы генератора 9 поступают на вход счетчика 4 импульсов, который работает по заднему фронту входных импульсов. По заднему фронту первого импульса в счетчик 4 импульсов записывается число "1", При этом на вход элемента И 3 с выхода младшего разряда счетчика 4 импульсов поступает разрешающий потенциал, вследствие чего передним фронтом второго импульса, проходящего через элемент И 3, первый триггер 7 устанавливается в единичное состояние.

При этом на его днфференцирующем выходе появляется импульс малой длительности, отмечающий начало отсчета информационного временного интервала. По заднему фронту второго счетного импульса в счетчик 4 импульсов записывается число "2" и закрывается элемент И 3.

В дальнейшем каждый четный импульс будет проходить на единичный вход триггера 7, не изменяя его состояния, I

При появлении разрешающих потенциалов на выходах разрядов счетчика

4 импульсов, скоммутированных на блок 6 элементов совпадения с помощью .шифратора 5, подготавливается к открыванию блок 6 элементов совпаде- ния. Следующий импульс генератора

9, поступающий на вход счетчика 4 импульсов и дополнительный вход блока 6 элементов совпадения,проходит через блок 6 элементов совпадения на единичный вход второго триггера 8, устанавливая его в единичное

1262731

Преобразователь код - временной интервал, содержащий ключ, первый и второй элементы И, первый счетчик импульсОв, шифратор, блок элементов совпадения, первый и второй триггеры и генератор импульсов эталонной частоты, выход которого соединен с

Составитель Б.Ходов

Редактор А.Шандор Техред А.Кравчук Корректор Л.Патай

Заказ 5446/58 Тираж 816 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий.

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производствеино-полиграфическое предприятие, г. ужгород, ул. Проектная, 4 состояние. При этом на дифференцирующем выходе триггера 8 появляется импульс малой длительности, отмечающий конец информационного временного интервала. 5

Одновременно с разрешающим потенциалом с единичного выхода второго триггера 8 открывается третий элемент И 11, а запрещающим потенциалом с инверсного выхода триггера 8, поступающим через элемент ИЛИ 13, закръ вается элемент И 2. Вследствие этого импульсы с генератора 9 разрешаются на счетчик 12 импульсов и запрещаются на счетчик 4 импульсов, Счетчик 12 импульсов заполняется до переполнения, отсчитывая длительность паузы между информационными интервалами времени. Импульс переполнения счетчика 12 импульсов, поступая на нулевые входы триггеров

7 и 8 и установочный вход счетчика

4 импульсов, возвращает устройство в исходное состояние.

Если в момент включения питания устройства исходное состояние элементов не будет соответствовать рассмотренному, например счетчики и триггеры не будут обнулены, исходное

30 состояние устройства будет восстановлено импульсом переполнения дополнительного счетчика до начала рабочего цикла {до размыкаиия ключа 1).

Формула изобретенияЗ5 первым входом первого элемента И, разрядные выходы первого счетчика импульсов соединены с соответствующими входами шифратора, выходы которого соединены с входами блока элементов совпадения, дополнительный вход которого объединен с первым входом второго элемента И, с инфор- мационным входом первого счетчика импульсов и соединен с выходом первого элемента И, второй вход второго элемента И соединен с выходом младшего разряда первого счетчика импульсов, установочный вход которого объединен с нулевыми входами первого и второго триггеров, выходы вт рого элемента И и блока элементов совпадения соединены с единичными входами первого и второго триггеров соответственно, вход ключа соединен с шиной "Запрет", дифференцирующие выходы первого и второго триггеров являются соответственно первым и вторым выходами устройст-. ва, отличающийся тем, что, с целью повьппения быстродействия за счет уменьшения временных затрат на формирование пауз между информационными интервалами в него введены третий элемент И, второй счетчик импульсов и элемент ИЛИ,пер вый вход которого соединен с выходом ключа, второй вход — с инвертирующим выходом второго триггера, выход с вторым входом первого элемента И, установочный вход первого счетчика импульсов соединен с выходом второго счетчика импульсов, вход которого соединен с выходом третьего элемента И, первый вход которого соединен с выходом генератора импульсов эталонной частоты, а второй вход— с единичным выходом второго триггера.
