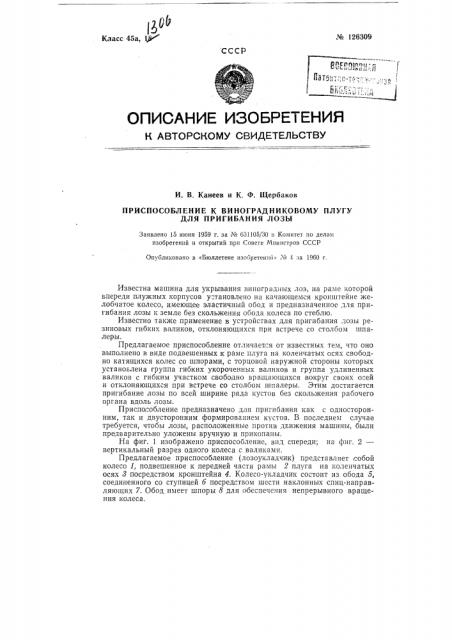

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И. В. Канеев и К. Ф. Щербаков

ПРИСПОСОБЛЕНИЕ К ВИНОГРАДНИКОВОМУ ПЛУГУ

ДЛЯ ПРИГИБАНИЯ ЛОЗЫ

Заявлено 15 июня 1959 г. за М 631105/30 в Когиптет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений.> М 4 за 1960 г.

Известна машина для укрывания виноградных лоз, на раме которой впереди плужных корпусов у "тановлено на качающемся кронштейне желобчатое колесо, имеющее эластичный обод и предназначенное для пригибания лозы к земле без скольжения обода колеса по стеблю.

Известно также применение в устройствах для пригибания лозы резиновых гибких валиков, отклоняющихся при встрече со столбом шпалеры.

Предлагаемое приспособление отличается от известных тем, что оно выполнено в виде подвешенных к раме плуга на коленчатых осях свободно катящихся колес со шпорами, с торцовой наружной стороны которых установлена группа гибких укороченных валиков и группа удлиненных валиков с гибким участком свободно вращающихся вокруг своих осей и отклоняющихся при встрече со столбом шпалеры. Этим достигается пригибание лозы по всей ширине ряда кустов без скольжения рабочего органа вдоль лозы.

Приспо"обление предназначено для пригибания как с односторонним, так и двусторонним формированием кустов. В последнем случае требуется, чтобы лозы, расположенные против движения машины, были предварительно уложены вручную и прикопаны.

На фиг. 1 изображено приспособление, вид спереди; на фиг. 2— вертикальный разрез одного колеса с валиками.

Предлагаемое приспособление (лозоукладчик) представляет собой колесо 1, подвешенное к передней части рамы 2 плуга на коленчатых осях 3 посредством кронштейна 4. Колесо-укладчик состоит из обода 5, соединенного со ступицей б посредством шести наклонных спиц-направляющих 7. Обод имеет шпоры 8 для обеспечения непрерывного вращения колеса.

¹ 126309

В спицах закреплены шесть удлиненных валков 9 с гибким участком

10 под углом 10 к оси колеса. К ободу прикреплены шесть укороченных валиков 11, параллельных оси колеса.

Укороченные валики, предназначенные для укладки лоз с одной стороны рядка, представляют собой прорезиненные шланги, внутри которых имеются пружины для ооеспечения гибкости.

Удлиненные валики, предназначенные для укладки лоз с противоположной стороны рядка, состоят из гибкого участка и жесткого участка, выполненного из тонкостенной трубы (концы валиков), чем обеспечивается стойкость их против износа при обходе шпалерных кольев.

В конструкции приспособления предусмотрено кращение как удлиненных, так и укороченных валиков вокруг собственных осей, и регулировка положения их в радиальном направлении, Наличие гибких участков у удлиненных валиков приспособления обеспечивает обход шпалерных кольев при движении плуга.

Предмет изо бретения

1. Приспособление к ьиноградниковому плугу для пригибания лозы перед ее укрыванием с применением ряда гибких валиков, ра сположенных перед корпусом плуга, отличаю щее с я тем, что, с целью пригибания лозы.к почве IIQ всей ширине ряда кустов без скольжения рабочего органа вдоль лозы, оно выполнено в виде подвешенных к раме плуга на коленчатых осях свооодно катящихся колес, несущих на ободах шпоры, а с торцовой стороны — две группы валиков различной длины.

2. Приспособление по п. 1, отли ч ающееся тем, что обе группы установлены с возможностью вращения валиков вокруг их осей и регулировкой положения путем перестановки валиков по радиусам колеса.
