Аппарат для контактирования пара (газа) с жидкостью

Аппарат для контактирования пара (газа) с жидкостью

Иллюстрации

Показать все

Реферат



1. АППАРАТ ДЛЯ КОНТАКТИРО ВАНИЯ ПАРА (ТАЗА) С ЖИДКОСТЬЮ включающий контактные устройства, ци линдрические вертикальные патрубки, газо вые патрубки, распределительные устройст ва, отличающийся тем, что, с целью увеличения производительности, снижения металлоемкости и упрощения монтажа, аппарат снабжен переходниками для ввода и вывода пара (газа), на цилиндрических вертикальных патрубках выполнены сквозные отверстия , в которых установлены переходники, к которым прикреплены газовые патрубки, установленные соосно по высоте аппарата, а каждое распределительное устройство снабжено эластичной щайбой, установленной под ним. 2. Аппарат по п. 1, отличающийся тем, что внутренняя поверхность контактного устройства снабжена радиально расположенными пластинами, установленными между ней и наружной поверхностью цилиндрических вертикальных патрубков. 1 /Жуйшята Фиг.1

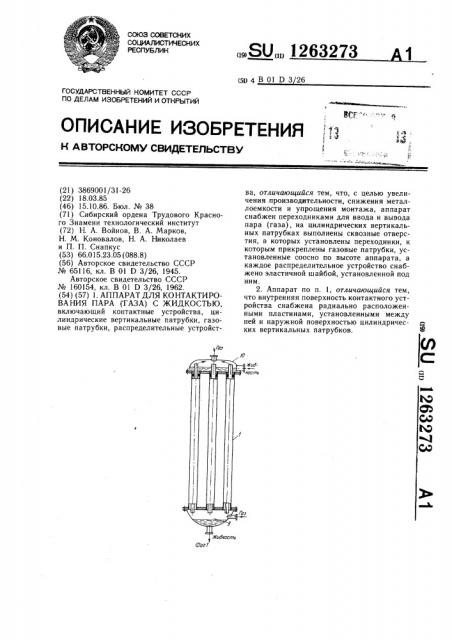

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1263273 (50 4 В 01 D 3 26

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 13

1

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3869001/31-26 (22) 18.03.85 (46) 15.10.86. Бюл. № 38 (71) Сибирский ордена Трудового Красного Знамени технологический институт (72) Н. А. Войнов, В. А. Марков, Н. М. Коновалов, Н. А. Николаев и П. П. Снапкус (53) 66.015.23.05 (088.8) (56) Авторское свидетельство СССР № 65116, кл. В 01 D 3/26, 1945.

Авторское свидетельство СССР № 160154, кл. В 01 D 3/26, 1962. (54) (5?) 1. АППАРАТ ДЛЯ КОНТАКТИРОВАНИЯ ПАРА (ГАЗА) С ЖИДКОСТЬЮ, включающий контактные устройства, цилиндрические вертикальные патрубки, газовые патрубки, распределительные устройства, отличающийся тем, что, с целью увеличения производительности, снижения металлоемкости и упрощения монтажа, аппарат снабжен переходниками для ввода и вывода пара (газа), на цилиндрических вертикальных патрубках выполнены сквозные отверстия, в которых установлены переходники, к которым прикреплены газовые патрубки, установленные соосно по высоте аппарата, а каждое распределительное устройство снабжено эластичной шайбой, установленной под ним.

2. Аппарат по п. 1, отличающийся тем, что внутренняя поверхность контактного устройства снабжена радиально расположенными пластинами, установленными между ней и наружной поверхностью цилиндрических вертикальных патрубков.

1263273 т1 Лулга77 с7,г алеют

Щдг Г

Составитель А. Сондор

Редактор Н. Горват Текред И. Верес Корректор С. Черни

Заказ 5461/4 Тираж 663 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий ! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к аппаратам для проведения тепло- и массообменных процессов и может быть использовано в химической, нефтехимической и других отраслях промышленности.

Целью изобретения является увеличение производительности аппарата, снижение металлоемкости, упрощение монтажа.

На фиг.1 представлен аппарат для контактирования пара (газа) с жидкостью, общий вид; на фиг.2 — контактное устройство; на фиг.3 — контактное устройство, в котором между внутренней поверхностью контактного устройства и наружной поверхностью цилиндрических каналов установлены радиально расположенные пластины.

Аппарат состоит из контактных устройств 1, внутри которых размещены цилиндрические каналы 2, газовые патрубки 3, распределительные устройства 4, имеющие отверстия 5 для выхода жидкости и эластичную фторопластовую шайбу 6.

В каждом цилиндрическом канале 2 выполнены сквозные отверстия 7, в которых закреплены переходники 8 для ввода и вывода пара (газа). В нижней части аппарата имеется емкость 9 для сбора жидкости и ввода в аппарат пара (газа), а в верхней части — емкость 10 для ввода жидкости и вывода пара (газа).

На фиг.3 представлено контактное устройство, у которого с целью увеличения производительности внутренней поверхностью контактного устройства 1 и наружной поверхностью цилиндрических каналов 2 размещены радиально расположенные пластины

11, на верхнем конце которых выполнены канавки 12 для отвода жидкости.

Аппарат работает следующим образом.

Пар (газ) поступает в нижнюю часть аппарата — емкость 9, затем поступает в газовые патрубки 3 и через переходники 8 направляется в кольцевой зазор, образованный внутренней поверхностью контактного

10 устройства 1 и наружной поверхностью цилиндрических каналов 2, где подхватывает жидкость, переливающуюся через отверстия

5 распределительных устройств 4 и в виде тонкой жидкостной пленки транспортирует ее по внутренней поверхности контактного 5 устройства 1. При этом протекает интенсивный тепло- и массообмен.

При наличии радиально расположенных пластин 11 между внутренней поверхностью контактного устройства 1 и наруж20 ной поверхностью цилиндрических каналов 2 жидкость, переливаясь через распределительные устройства 4, равномерно распределяется по ширине пластины 11 при помощи канавок 12 для отвода жидкости и транспортируется вниз паром (газом) в виде тон25 кой жидкостной пленки по обеим сторонам поверхности пластин 11, что увеличивает площадь контакта между паром (газом) и жидкостью, уменьшает толщину слоя жидкостной пленки, а это в свою очередь ведет к увеличению эффективности тепло- и мас30 сообмена, повышению производительности аппарата.
