№ 126331

СССР

/

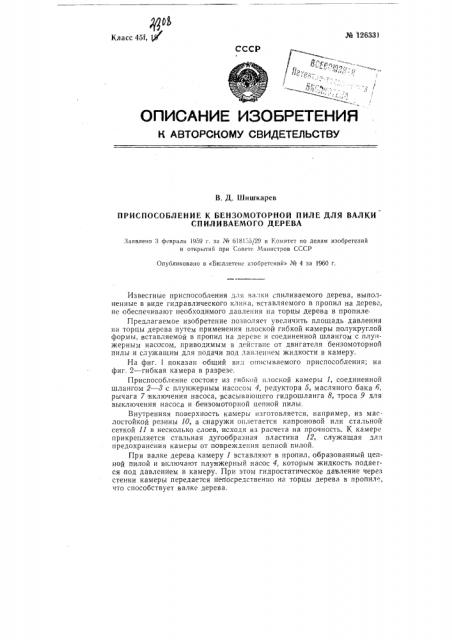

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOM7 СВИДЕтсльству

В. Д. Ш и ш карев

ПРИСПОСОБЛЕНИЕ К БЕНЗОМОТОРНОИ ПИЛЕ ДЛЯ ВАЛКИ

СПИЛИВАЕМОГО ДЕРЕВА

Заявлено 3 февраля 1959 г. за № 6181)5/29 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 4 за 1960 г.

Известные приспособления для валки спиливаемого дерева, выполненные в виде гидравлического клина, вставляемого в пропил на дереве, не обеспечивают необходимого давления на торцы дерева в пропиле

Предлагаемое изобретение позволяет увеличить площадь давления на торцы дерева путем применения плоской гибкой камеры полукруглой формы, вставляемой в пропил на дереве и соединенной шлангом с плупжерным насосом, приводимым в действие от двигателя бензомоторной пилы и служащим для подачи под давлением жидкости в камеру.

На фиг. 1 показан общий вид описываемого приспособления; на фиг. 2 — гибкая камера в разрезе.

Приспособление состоит из гибкой плоской камеры 1, соединенной шлангом 2 — 3 с плунжерным насосом 4, редуктора б, масляного бака 6, рычага 7 включения насоса, всасываюгцего гидрошланга 8, троса 9 для выключения насоса и бензомоторной цепной пилы.

Внутренняя поверхность камеры изготовляется, например, из мас. лостойкой резины 10, а снаружи оплетается капроновой или стальной сеткой 11 в несколько слоев, исходя из расчета на прочность. К камере прикрепляется стальная дугообразная пластина 12, служащая для предохранения камеры от повреждения цепной пилой.

При валке дерева камеру 1 вставляют в пропил, образованный цепной пилой и включают плунжерный насос 4, которым жидкость подаегся под давлением в камеру. При этом гидростатическое давление через стенки камеры передается йепосредственно на торцы дерева в пропиле, что способствует валке дерева. № 126331

Предмет изобретения

Приспособление к бензомоторной пиле для валки спиливаемого д»рева, о т л и ч а ю щ е е с я тем, что, с целью увеличения площади давления на торцы дерева в пропиле, оно выполнено в виде плоской гибкой камеры полукруглой формы, вставляемой в пропил на дереве и соединенной шлангом с плунжерным насосом, приводимым в дей1ствие от двигателя пилы и служащим для подачи под давлением жидкости в камеру иг.
