Реферат



Изобретение относится к устройствам для управления агрегатом питания электрофильтра , может быть использовано в химической промышленности и позволяет повысить степень очистки газов и снизить потери энергии. Устройство содержит высоковольтный управляемый выпрямитель 1, соединенный через реактор 2 с коронирующим электродом электрофильтра 3. Параллельно выпрямителю 1 включен управляемый ключ А, снабженный формирователем 5 управляющих импульсов. Вход последнего соединен с выходом элемента И 6, входы которого подключены к выходам двух генераторов импульсов 7 и 8. 2 с. п. ф-лы, 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5D 4 В 03 С 3 68

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3845783 23-26 (22) 22.01.85 (46) 15.10.86. Бюл. № 38 (72) Н. И. Джус (53) 66.012-52(088.8) (56) Авторское свидетельство СССР № 919747, кл. В 03 С 3/68, 1980.

Разработка и исследование реверсивного преобразователя для питания электрофильтров газоочистки. Отчет по НИР МОНИИПТ, арх. № 894, 1983, госрегистрационный номер № 81046748, ВНТИ Центр. (54) УСТРОЙСТВО ДЛЯ УПРАВЛЕ НИЯ

АГРЕГАТОМ ПИТАНИЯ ЭЛЕКТРОФИЛЬТРА (ЕГО ВАРИАНТЫ) „„SU„,, 1263348 A I (57) Изобретение относится к устройствам для управления агрегатом питания электрофильтра, может быть использовано в химической промышленности и позволяет повысить степень очистки газов и снизить потери энергии. Устройство содержит высоковольтный управляемый выпрямитель 1, соединенный через реактор 2 с коронирующим электродом электрофильтра 3. Параллельно выпрямителю 1 включен управляемый ключ

4, снабженный формирователем 5 управляющих импульсов. Вход последнего соединен с выходом элемента И 6, входы которого подключены к выходам двух генераторов импульсов 7 и 8. 2 с. п. ф-лы, 4 ил.

1263348

Изобретение относится к электрической очистке газов с помощью электрофильтров.

Цель изобретения — повышение степени очистки газов и снижение потерь энергии.

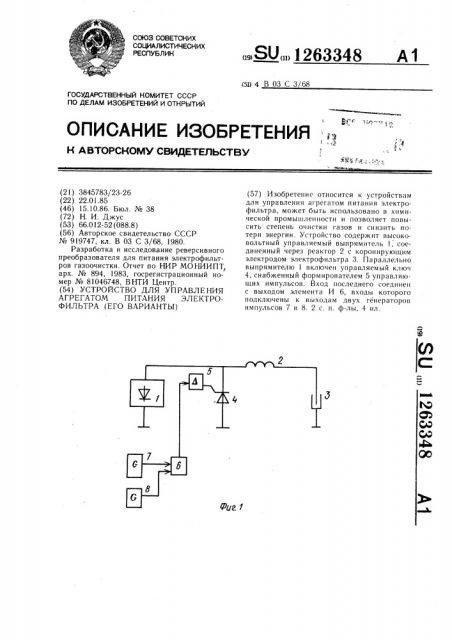

На фиг. 1 приведена схема устройства, первый вариант; на фиг. 2 — то же, второй вариант; на фиг. 3 — диаграммы работы устройства по первому варианту; на фиг. 4— то же, по второму варианту.

Устройство содержит высоковольтный управляемый выпрямитель 1, выход кото- 10 рого через реактор 2 соединен с коронирующим электродом электрофильтра 3. Параллельно выпрямителю включен управляемый ключ 4, снабженный формирователем 5 управляющих импульсов, вход последнего соединен с выходом схемы элемента И 6, входы которой подключены к выходам двух генераторов импульсов 7 и 8 (фиг. 1).

На фиг. 2 вход формирователя 5 соединен с генератором 7, к управляющему входу которого подключен контакт 9, реле

10, катушка которого. соединена с выходом второго генератора 8.

Устройство работает следующим образом.

Выпрямитель 1 подает на электрофильтр

3 постоянное высокое напряжение (30 — 70 кВ), под действием которого в электрофильтре 3 25 происходит очистка газа от пыли, оседающей на электроды электрофильтра 3. Электроды электрофильтра должны очищаться от осевшей пыли. Это производится обычно механизмами встряхивания, в данном случае за счет электрических сил. На фиг. 1 генератор 7 генерирует импульсы высокой частоты (порядка 25 — !0 Гц) — У7 (на фиг. 3)

Генератор 7, выполненный на основе несимметричного мультивибратора, генерирует длинные импульсы низкой частоты Уц (фиг. 3)Ориентировочные значения ширины импульсов TH — — 1 — 10 с, период повторения и м пул ьсов T;-, = 0,5+ 10 мин. Эти величины определяются условиями работы электрофильтра (его типом, запыленностью газов, темпераТУРным Режимом, типом llblJIH H T. II.) H полУ- 40 чаются экспериментальным путем. Сигналы генераторов перемножаются в схеме И 6 и на вход формирователя 5 импульсов управления ключом 4 поступают пакеты импульсов Уб. При поступлении на ключ 4 импульса последний закорачивает колеба- 45 тельный контур, составленный реактором 2 и емкостью электрофильтра 3, в результате чего возникает колебательный двойной перезаряд емкости электрофильтра. Напряжение на электрофильтре 2 имеет форму, показанную на фиг. 3 — Уз. Под действием 50 импульсов положительной полярности в слое пыли возникают отталкивающие силы, приводящие к разрушению комков пыли и очистке электродов.

На фиг. 2 генератор 7 генерирует импульсы низкой частоты (Уб на фиг. 3) порядка 1 — 0,1 Гц, под действием которых происходит «размягчение» комков осевшей на электродах пыли. Периодически, как и на фиг. 1, второй генератор 8 формирует аналогичные импульсы (Vg фиг. 4), запускающие реле 10, которое своим контактом замыкает управляющий вход первого генератора импульсов 7, который существенно увеличивает свою частоту до 25 в 100 Гц, из-за чего формируется «пакет» положительных импульсов, приводящих к отряхиванию пыли с электрода.

Если такие отряхивающие, положительные импульсы подавать не «пакетами», а непрерывно и с достаточно высокой (несколько герц) частотой, то частицы пыли, осевшие на электродах, будут стряхиваться, изза чего возникает вторичный пылеунос, ухудшающий очистку газа.

При использовании предложенного устройства с электродов стряхиваются не отдельные частицы пыли, а комки пыли, за счет чего улучшается степень очистки газа.

Форм ула из об ретения

1. Устройство для управления агрегаroM питания электрофильтра, содержащее выпрямитель, который через реактор соединен с коронирующим электродом и параллельно которому включен управляемый ключ, снабженный формирователем импульсов управления, вход которого подключен к первому генератору импульсов, отличающееся тем, что, с целью повышения степени очистки и снижения потерь энергии, оно дополнительно снабжено схемой И и вторым генератором широких импульсов низкой частоты, выход которого соединен с первым входом схемы И, к второму входу которой подключен выход первого генератора, а выход схемы И соединен с входом формирователя.

2. Устройство для управления агрегатом питания электрофильтра, содержащее выпрямитель, который через реактор соединен с коронирующим электродом и параллельно которому включен управляемый ключ, снабженный формирователем импульсов управления, вход которого подключен к первому генератору импульсов, отличающееся тем, что, с целью повышения степени очистки газа и снижения потерь энергии, оно дополнительно снабжено вторым генератором импульсов и реле, причем к управляющему входу первого генератора подключен контакт реле, а катушка реле подключена к выходу второго генератора.

1263348

luz 2

1263348
