Реферат



Изобретение относится к области машиностроения, может быть использовано в пневмоинструменте ударного и вращательного действия и является усовершенствованием изобретения по авт. св. СССР № 1207749. Цель дополнительного изобретения - повьшгение производительности в условиях отрицательных температур за счет стабилизации давления в глухом продольном отверстии. Канал 12 соединяет дио глухого продольного отверстия 5 с

СОЮЗ СОВЕТСКИХ

СО!.1ИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) А2 (51) 4 В 25 D 17 04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ (61) 1207749 (21) 3876093/29-28 (22) О!.04.85 (46) 15.10.86. Вне. 11-: 38 (71) Куйбышевский ордена Трудового

Красного Знамени авиационный институт им. акад. С.П.Королева (72) И.В.Левичев (53) 62!.972(088.8) (56) Авторское свидетельство СССР

Ф 835733, кн. В 25 D 7/04, 1978.

Авторское свидетельство СССР

Ф 1207749, кл. В 25 D 17/04, 1983. (54) ПНЕВМОИНСТРУМЕНТ (57) Изобретение относится к области машиностроения, может быть использовано в пневмоинструменте ударного и вращательного действия и является усовершенствованием изобретения по авт, св. СССР Ф )207749. Цель дополнительного изобретения — повьппение производительности в условиях отрицательных температур за счет стабилизации давления в глухом продольном отверстии. Канал 12 соединяет дно глухого продольного отверстия 5 с!

? 63517 атмосферой. В результате стабилизируется давление в глухом продольном отверстии 5. При подаче сжатого воздуха через канал 3 часть его поступает через тангенциальное сопло 6 в глухое продольное отверстие 5, обИзобретение относится к машиностроению и может быть использовано в пневмоинструменте как ударного, так и вращательного действия, а именно пневмомолотке, пневмодрели, пневмо- 5 шлифовалки.

Цель изобретения — повышение производительности в условиях отрицательных температур путем стабилизации давления в глухом продольном отверстии.

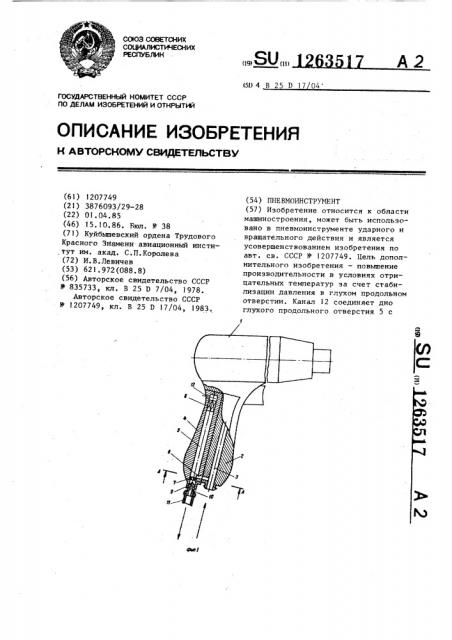

На фиг,! схематически изображен пневмоинструмент, продрльный разрез; на фиг.2 — разрез А-А на фиг.1.

Пневмоинструмент содержит цилиндрический корпус i жестко связанную с корпусом 1 рукоятку 2, имеющую канал 3 для подачи воздуха, охватывающую рукоятку 2 скобу 4 с продольным отверстием 5, расширяющимся на входе в тангенциальном направлении через сопло 6 и связанным с каналом 3 для подачи воздуха, установленную на входе продольного отверстия 5 диафрагму 7 с отверстием и крестовину 8, размещенную в продольном отверстии

5 и предназначенную для турбулизации воздуха. Торец продольного отверстия

5 последовательно прикрыт диафрагмой

7, патрубком 9, регулятором 10 и глу- Зо шителем 11. Другой торец продольного отверстия 5 через канал 12 соединен с атмосферой.

Пневмоинструмент работает следующим образом. 35

При подаче по шлангу сжатого воздуха к пневмоинструменту его небольmoe количество через тангенциальное сопло 6 поступает в продольное отверстие 5, образуя интенсивный круго- 40 вой поток, который через отверстие разуя интенсивный круговой поток, который через отверстие диафрагмы 7, патрубка 9, регулятор 10 и глушитель

11 вытекает в атмосферу. В результате стенки глухого продольного отверстия 5 нагреваются. 2 ил. диафрагмы 7, патрубка 9, регулятор !

О и глушитель 11 вытекает в атмосфеРУ.

В результате стенки отверстия нагреваются, Канал 12 предотвращает возникновение скачков давления в продольном отверстии 5. Регулятором IO устанавливается только желаемая температура скобы 4, и не производится компенсация колебаний ее температуры. Глушитель 11 представляет собой упругую трубку с мягкой внутренней поверхностью и служит для снижения уровня шума и предотвращения попадания холодного потока на рабочего, эксплуатирующего пневмоинструмент.

Крестовина 8 повышает коэффициент теплоотдачи от кругового потока воздуха к внутренней поверхности отверстия.

При отсутствии необходимого подогрева (в летнее время года) регулятор

10 можно завернуть до упора либо снять с патрубком 9 и глушителем 11 со скобы 4, а торец продольного отверстия 5 и канал 12 заглушить, \

Устройство обеспечивает нестабильность температуры скобы 4 не более о

-1 С и повышает производительность труда на 5Х.

Формула и з о б р е т е н и я

Пневмоинструмент, по авт. св.

Ф 1207749, отличающийся тем, что, с целью повышения производительности в условиях отрицательных температур, в скобе выполнен канал, расположенный между дном глухого продольного отверстия и крестовиной и соединенный с атмосферой.! 2635) 7 ф-А лоРерФу т 0
