Класс 59й, 2

Мп 126366

СССР Ф +,J11 и

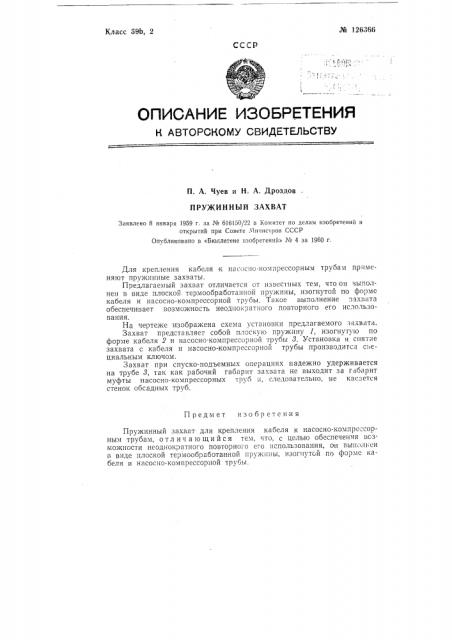

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

П. А. Чуев и H. А. Дроздов

ПРУЖИННЫЙ ЗАХВАТ

Заявлено 8 января 1959 г. за № 616150j22 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» М 4 за 1960 r.

Для крепления кабеля к пас )c00-компрессорным трубам пряменяют пружинные захваты.

Предлагаемый захват отличается от известных тем, что он выполнен в виде плоской термообработанной пружины, изогнутой по форме кабеля и насосно-комлрессорной трубы, Такое выполнение захвата обеспечивает возможность неод11ократного повторного его исгюльзования.

На чертеже изображена схема установки предлагаемого захвата.

Захват представляет собой плоскую пружину 1, изогнутую по форме кабеля 2 и насосно-компрессорной трубы 8. Установка и снятие захвата с кабеля и насосно-компрессорной трубы производится с", ециальным ключом.

Захват при спуско-подъемных операциях надежно удерживается на трубе 3, так как рабочий габарит захвата не выходит за габарит муфты насосно-компрессорных труб Ii, следовательно, не касается стенок обсадных труб.

Предмет изобретения

Пружинный захват для крепления кабеля к насосно-компре сорным трубам, отличающийся тем, что, с целью обеспечения всзможности неоднократного повторного его использования, он вьпгол1-:ен в виде плоской термообработанной пружины, изогнутсй по форме кабеля и насосно-компрессорной трубы.
