Пенообразователь
Иллюстрации
Реферат
ПЕНООБРАЗОВАТЕЛЬ, включающий концентрат сульфитно-дрожжевой бражки, неорганическую соль и воду. о.тличающийся тем, что, с целью улучшения пенообразующей способности, повышения устойчивости пены и снижения расхода концентрата сульфитно-дрожжевой бражки, он содержит дополнительно гидроксид щелочного или щелочно-земельного металла, а в качестве неорганической соли - сульфат закисного железа при следующем соотношении компонентов , мас.%: Концентрат сульфит3-10 но-дрожжевой бражки Сульфат закисного 1-5 железа i Гидрокс«д щелочного (Л или щелочно-земель0 ,15-0,7 ного металла Остальное Вода

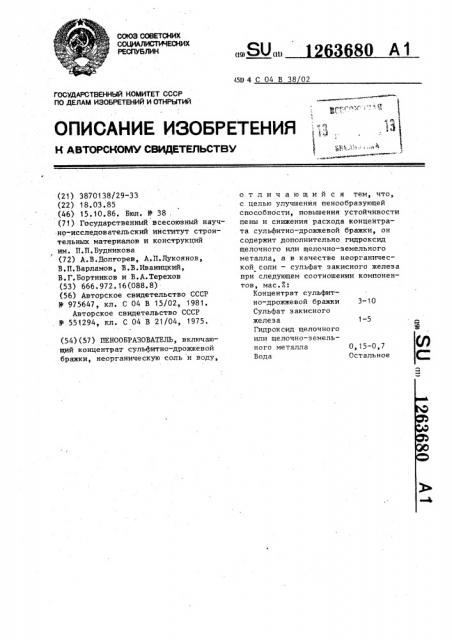

СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСЙУБЛИН (19) (11) 80 А1 (50 4 С 04 В 38 02
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
И АSTOPCHOMY СВИДЕТЕЛЬСТВУ Д- (21) 3870138/29-33 (22) 18.03.85 (46) 15.10.86. Бюл. И 38 . (71) Государственный всесоюзный научно-исследовательский институт строительных материалов и конструкций им. П.П.Будникова (72) А.В.Долгорев, А.П.Лукоянов, В.П.Варламов, В.В.Иваницкий, В,Г.Бортников и В.A,Òåðåõîâ (53) 666.972.16(088.8) (56) Авторское свидетельство СССР
У 975647, кл. С 04 В 15/02, 1981.
Авторское свидетельство СССР
Р 551294, кл. С 04 В 21/04, 1975. (54) (57) ПЕНООБРАЗОВАТЕЛЪ, включающий концентрат сульфитно-дрожжевой бражки, неорганическую соль и воду, о. т л и ч а ю шийся тем, что, с целью улучшения пенообразующей способности, повышения устойчивости пены и снижения расхода концентрата сульфитно-дрожжевой бражки, он содержит дополнительно гидрокснд щелочного или щелочно-земельного металла, а в качестве неорганической соли — сульфат закисного железа при следующем соотношении компонентов, мас.Ж:
Концентрат сульфитно-дрожжевой бражки 3-10
Сульфат закисного железа 1-5
Гидроксид щелочного или щелочно-земельного металла 0 15-0,7
Вода Остальное
1263680
Содержание в составе, мас.7
Компоненты
Лигносульфонатное связующее
3,0
6 5
Сульфат закисного железа
1,0
3,0
5,0
Соединение щелочного или щелочноземельного металла
0,15
Гидроксид натрия
0,45
0,7 кальция
Вода
Изобретение относится к производству поризованных изделий, например, на основе глин, цемента, гипса.
Пель изобретения — улучшение пенообразующей способности, повьппение устойчивости пены и снижение расхода концентрата сульфитно-дрожжевой бражки.
Пенообразователь готовят в смесителях-мешалках. Компоненты в такой последовательности: вода, концентрат сульфитно-дрожжевой бражки, сульфат закисного железа, соединение щелочного и щелочно-земельного металла.
Сульфат закисного железа в водном растворе в присутствии соединения щелочного или щелочно-земельного металла образует коллоидный раствор гидрата закиси железа, который, активно взаимодействуя с лигносульфонатным связующим, увеличивает вязкость жидкости в пленках пены, в .результате происходит упрочнение пле.нок и замедляется истечение из них жидкости, что в конечном итоге приводит к увеличению времени существования пены.
Применение 3,0-10,0Х-ных растворов лигносульфонатного связующего (на сухое вещество) вместо 26,8—
32,1%-ных резко снижает его расход.
Сульфат закисного железа представ ляет собой семиводный кристаллогидрат FeSO< 7Н О, В качестве соединения щелочного или щелочно-земельного металла используются гидроксиды натрия, калия, кальция и т.д. Лигносульфонатное
5 связующее представляет собой концентарт сульфитно-дрожжевой бражки (СДБ) с содержанием сухих веществ
50Õ. В табл. 1 приведены примеры соJ става пенообразователя.
Растворы приведенных составов пенообразователя вспенивали нри интенсивном перемешивании при одинаt5 ковых условиях до получения пены.
Пенообразующую способность характеризовали величиной кратности пены и определяли отношением объема пены к объему раствора, из которого она
20 получена. Устойчивость пены характеризовали временем, в течение которого ее объем уменьшился íà 50Х, а также временем истечения из пены 50Х первоначального объема жидкости, из
25 которой она получена.
В табл. 2 приведены характеристики предлагаемого и известного пено-. образователей.
При весовых значениях компонентов
Зб пенообразователя ниже граничных пределов пенообразующая способность и устойчивость .пены невысоки, а увеличение содержания компонентов вьппе граничных снижает пенообразующую способность и устойчивость пены.
Таблица 1
1 ) 1 3
95,85 90,05 84, 3
1263б80
Таблица 2
Состав
ПенообУстойчивость пены пенообразователя пены, ч
7,.5, 10 мин 35 с
4,2
11,4
4,5
4,3
9,3
Известный
1,84
3,3
3 мин 25 с
Составитель С.Воронина
Редактор Л.Веселовская Техред Л.Сердюкова Корректор Л.Пилипенко, Заказ 5493/24 Тираж 640 Подписное
ВНИИПИ Государственного комитета -СССР но делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Производственно-полиграфическое предприятие, г. Ужгород. ул. Проектная, 4.
Предлагаемый
1 разующая жидкость ность (кратность) Бремя разрушения
50Х объема
Время истечения
507 объема жидкости из пены
14 мин 45 с
11 мин 30 с
