1. ОГРАЖДЕНИЕ ДЛЯ ВОЗВЕДЕНИЯ ИЛИ РЕМОНТА ПОДВОДНОЙ ЧАСТИ МОСТОВЫХ ОПОР, включающее ножевую часть и установленную на нее плавучую пере мычку иэ скреплённых между собой металлических стеновых понтонов с отверстиями для воздуховодовода, отличающееся тем, что, с целью снижения трудоемкости монтажных работ и повышения оборачиваемости и снижения материалоемкости конструкци ограждения, оно снабжено сифонами. вьтолненными составнымииз двух соединенных Ъ1ежду собой половин, укрепленных на обращенных друг к другу торДах стеновых понтонов, имеющих от- « верстия над половинами сифонов для сообщения с атмосферой, а ножевая часть выполнена составной из ножевых понтонов, у которых обращенная к возводимой или ремонтируемой опоре грань выполнена наклонной и покрыта пленкой, завщщенной на острие ножа предохранительным кожухом. 2.Ограяодение по п.1, отличающееся тем, что, с целью сокращения расхода металла и улучщения профилактического обслуживания, стеновые понтоны выполнены открытыми в верхней части. 3.Ограждение по п.1, отличающееся тем, что, с целью обеспечения компактного складирования , транспортирования и улучшения профилактического обслуживания, каждый стеновой понтон выполнен сборноразборньм из двух кососим етричных половин.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (111

А1

754

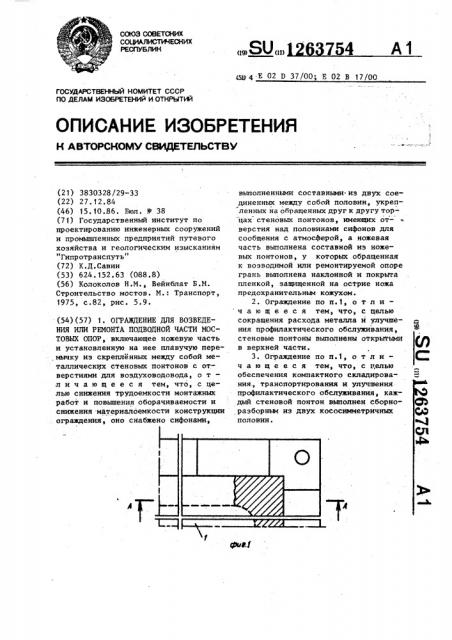

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

r10 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3830328/29-33 (22) 27.12.84 (46) 15. 10.86. Бюл. В 38 (71) Государственный институт по проектированию инженерных сооружений и промьпппенных предприятий путевого хозяйства и геологическим изысканиям

"Гипротранспуть" (72) К.Д.Савин (53) 624.152.63 (088.8) (56) Колоколов Н.М., Вейнблат Б.N.

Строительство мостов. М,: Транспорт, 1975, с.82, рис. 5.9. (54) (57) 1. ОГРАЖДЕНИЕ ДЛЯ ВОЗВЕДЕНИЯ ИЛИ РЕМОНТА ПОДВОДНОЙ ЧАСТИ МОСТОВЫХ ОПОР, включающее ножевую часть и установленную на нее плавучую перемычку из скрепленных между собой металлических стеновых понтонов с отверстиями для воздуховодовода, о тл и ч а ю щ е е с я тем, что, с целью снижения трудоемкости монтажных работ и повышения оборачиваемости и снижения материалоемкости конструкции . ограждения, оно снабжено сиФонами, (д11 g Е 02 D 37/00; Е 02 В 17/00 выполненными составными из двух соединенных между собой половин, укрепленных на обращенных друг к другу торцах стеновых понтонов, имеющих отверстия над половинами сифонов для сообщения с атмосферой, а ножевая часть выполнена составной из ножевых понтонов, у которых обращенная к возводимой или ремонтируемой опоре грань выполнена наклонной и покрыта пленкой, защищенной на острие ножа предохранительньм кожухом.

2. Ограждение по и. 1, о т л и— ч а ю щ е е с я тем, что, с целью сокращения расхода металла и улучшения профилактического обслуживания, стеновые понтоны выполнены открытыми в верхней части.

3. Ограждение по п.1, о т л и— ч а ю щ е е с я тем, что, с целью обеспечения компактного складирования., транспортирования и улучшения профилактического обслуживания, каждый стеновой понтон выполнен сборноразборным из двух кососимметричных половин.

1

12637

Изобретение относится к мотостроению, в частности к возведению или ремонту насухо подводной части желез- нодорожных и автодорожных мостов.

Целью изобретения является снижение трудоемкости монтажных работ, повышение оборачиваемости и снижение материалоемкости конструкции ограждения.

На фиг.1 схематически изображена 10 перемычка со стеновыми и ножевыми понтонами, план (одна четвертая часть); на фиг.2 — разрез А-А на фиг.1; на фиг.3 — разрез Б-Б на фиг.2; на фиг.4 — воздушная и водяная 15 сети в понтонах перемычки; на фиг.5— разрез В-В на фиг.4; на фиг.б — разрез Г-Г на фиг ° 4; на фиг.7 — угловой и промежуточный ножевые понтоны, аксонометрия; на фиг,8 — понтон, откры- 20 тый сверху, аксонометрия; на фиг.9 понтон из кососимметричных половин, аксонометрия; на фиг.10 — складирование и транспортное положение понтонов; на фиг.11 — то же, вариант;. на 5 фиг.12 — угловая часть перемычки, аксонометрия.

Ограждение для возведения или ремонта подводной части мостовых опор

1 включает плавучую перемычку из 30 атеновых 2, 3 и ножевых 4, 5 понтонов, сболченных между собой в горизонтальные ряды. Наклонная грань 6 ножевых понтонов 4, 5 ограничивает с боков тампонажное основание 7 IIop, 35 водного ограждения. Ограждение снабжено сифонами 8 (фиг.4-6), выполненными составными из двух соединенных между собой половин 9, укрепленных на сопрягаемых торцах 10 становых понтонов 2, 3, и отверстиями 11 для сообщения с атмосферой, расположенными над половинами 9 сифонов 8. !

В каждом горизонтальном ряду понтонов 2, 3, образующих замкнутое по 45 контуру ограждение в виде прямоугольника, посередине его сторон или по углам ограждения размещены трубы 12. расположенные вертикально, открытые сверху и снизу понтона и снабженные 50 сифонами 13 (двумя или одним, но удвоенной водопропускной способности), обращенными внутрь понтонов 2 или 3, которые выполнены с отверстиями 14 для сообщения с атмосферой 55 над сифонами 13.

В ножевых понтонах 4, 5 верхние грани соразмерны смежным с кими гра54

2 ням стеновых понтонов 2, 3, а обращенные к опоре 1 грани б ножевых понтонов (фиг.1-4) поставлены наклонно с удалением от опоры 1 низа этой грани и покрыты съемной синтетической пленкой 15 (фиг.5), Острия ножевых понтонов 4, 5 защищены предохранительным кожухом 16 от повреждения пленки при опускании ножа перемычки на грунт. Ножевой понтон 4 или 5 с трубой 12, располагаемый под стеновым понтоном 2 или 3, выполнен с водоводом 17 для выпуска при необходимости воды из стеновых понтонов 0Iраждения в реку после отвинчивания на внешнем конце водовода 17 штуцера

18. В ножевом понтоне 5 отверстие водовода 17 на верхней грани отверстия половин сифонов 8, отверстия 11 для сообщения с атмосферой и торцы трубы 12 обрамлены резиновым уплотнителем 19, приклеенным к соответствующим понтонам (фиг.7).

Стеновые понтоны могут быть выполнены открытыми сверху (фиг.8) или сборно-разборными (фиг.9) из двух объединенных болтов через отверстия

20 кососимметричных половин блоков

21, 22 с предварительным объединением половин в понтон.

Объединение всех понтонов в рядах и по высоте осуществлено через уплотнители 19 с помощью болтов, пропущенных через отверстия 23, причем резиновые уплотнители 19 наклеены на понтоны в местах сопряжения.

Расчленение ножа на понтоны 4, 5, соразмерное по сопрягаемым горизонтальным граням стеновым понтонам 2, 3, позволяет прикреплять пожевые понтоны 4, 5 по одному к днищам стеновых понтонов 2, 3 и вести монтаж (демонтаж) перемычки с ножем на плаву (и вокруг ремонтируемой опоры 1). Выполнение грани 6 ножевых понтонов 4, 5 с наклоном вниз к опоре 1 и наличие закрепленной на этой грани с помощью вязкого состава (типа вазелин, гидропласт и т.п.) синтетической пленки 15 обеспечивает отрыв ножа от тампонажного бетонного основания 7 ограждения при извлечении перемычки из воды, Балластировка водой для погружейия перемычки по мере ее наращивания гориэонтльными рядами понтонов 2, 3 при монтаже над горизонтом воды достигается заливкой воды с помощью на3 1263

< осов (не показань1) в верхние звенья труб 12, откуда вода переливается по сифонам 13 и 8 последовательно из понтона в понтон по мере подъема уровня воды в них до верхнего колена сифона. С подъемом воды в понтонах воздух вытесняется из них через отверстия 11 в понтонах и трубу 12 в атмосферу.

1О

Разбалластировку ведут теми же насосами, выкачивая воду из труб 12, в которые вода по мере ее откачки поступает через сифоны 13 и 8 из понтонов, освобождающихся от воды, 15 начиная с верхнего их ряда, с одновременным поступлением воздуха из атмосферы через отверстия 11 и 14.

Разбалластировка предусмотрена и с помощью компенсатора путем нагнетаниями воздуха в перемычку теми же путями (через отверстия 11 и 14), для чего трубы 12 закрываются вверху герметичными крьппками (не показаны), а внизу с водоводов 17 в ножевых понтонах 5 отворачиваются штуцера 18.

Устройство сифонов 8 в понтонах

2, 3 и сифонах 13 исключает необходимость монтажа и демонтажа навесных сетей (воздушной и водяной) со штуцерами для каждого понтона, обеспечивая при этом плавучесть понтонов 2, 3, несмотря на открытие в них отверстия половин 9 сифонов 8 и отверстия з5

11 для пропуска воздуха.

754

Эта особенность конструкции позволяет монтировать перемычку на плаву, как одиночную и групповую транспортировку стеновых понтонов 2, 3 в нормальном их положении (днищем вниз), в том числе с прикрепленными к ним снизу ножевыми понтонами 4, 5 в качестве плавсредств.

В понтонах, открытых сверху (фиг.8), недостающей верхней гранью в перемычке служат днища понтонов вышестоящего ряда. Самый верхний ряд понтонов перемычки устанавливается днищем вверх, образуя с предшествую— щим рядом понтоны удвоенной высоты, не нарушая при этом работоспособности по изменению водяной балластировки и раэбалластировки перемычки. .Двухблочные понтоны (фиг.9) при хранении и транспортировке компакт— нее одноблочных в несколько раз в зависимости от размеров в плане штабеля блоков 21, 22, укладываемых плашмя друг на друга (фиг.10).

0ткрытые сверху понтоны (фиг.8) при размещении в одном понтоне (фиг. 10), расположенном горизонтально, двух вертикально поставленных на него и покрытых сверху четвертым понтоном, положенным днищем вверх, компактнее объемно-замкнутых и экономичнее по расходу стали.

В открытом сверху и двухблочном понтонах обеспечены лучшие условия для профилактического обслуживания понтонов.

Е-b

3:! 63754

14 sz тг и чт

/" Л a . 1z

1263754 фиаУ

1263754

21
