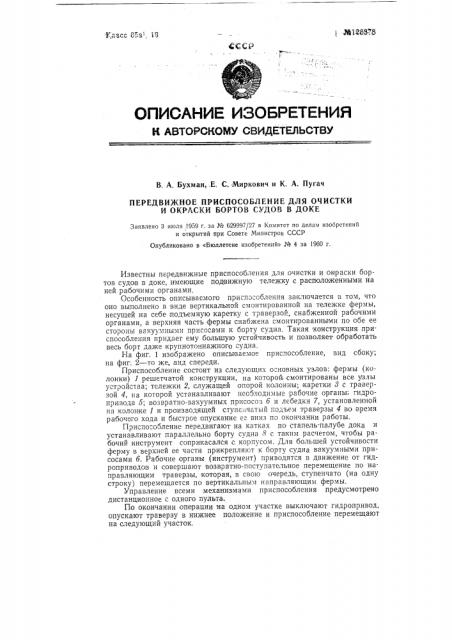

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЪСТВУ

В, А. Бухман,,Е, С. Миркович и К. А. Пугач

ПЕРЕДВИ)КНОЕ ПРИСПОСОБЛЕНИЕ ДЛЯ ОЧИСТКИ

И ОКРАСКИ БОРТОВ СУДОВ В ДОКЕ

Заявлено 3 июля 1959 г. за № 629997/27 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 4 за 19бО .г.

Известны передвижные приспособления для очистки и окраски бортов судов в доке, имеющие подвижную тележку с расположенными на ней рабочими органами, Особенность описываемого приспособления заключается в том, что оно выполнено в виде вертикальной смонтированной на тележке фермы, несущей на себе подъемную каретку с траверзой, снабженной рабочими органами, а верхняя часть фермы снабжена смонтированными по обе ее стороны вакуумными присосами к борту судна. Такая конструкция приспособления придает ему большую устойчивость и позволяет обработать весь борт даже крупнотоннажкогo судна.

На фиг. 1 изображено описываемое приспособление, вид сбоку; на фиг, 2 — то же,,вид спереди.

Приспособление состоит из следующих основных узлов: фермы (колонки) 1 решетчатой конструкции, ца которой. смонтированы все у1злы устройства; тележки 2, служащей опорой колонны; каретки 8 с траверзой 4, на которой устанавливают необходимые рабочие органы; гидропривода б; возвратно-вакуумных прнсосоз б и лебедки 7, установленной на колонке 1 и производящей ступе; чатый подъем траверзы 4 во время рабочего хода и быстрое опускание ее вниз по окончании работы.

Приспособление передвигают на катках по стапель-палубе дока и устанавливают параллельно борту судна 8 с таким расчетом, чтобы рабочий инструмент соприкасался с корпусом. Для большей устойчивости ферму в верхней ее части прикрепляют к борту судна вакуумными присосами б. Рабочие органы (инструмент) приводятся в движение от гидроприводов и совершают возвратно-поступательное перемещение по направляющим траверзы, которая, в свою очередь, ступенчато (на одну строку) перемещается по вертикальным направляющим фермы.

Управление всеми механизмами приспособления предусмотрено дистанционное с одного пульта-.

По окончании операции на одном участке выключают гидропривод, опускают траверзу в нижнее положение и приспособление перемещают на следующий участок. № 126378

Предмет изобретения

Передви>кнос приспособление для очистки и окраски бортов судов в доке, имеющее подвижную тележку с расположенными на ней рабочими органами, о т л и ч а ю щ е е с я тем, что, с целью обработки всего борта судна и придания устройству большей устойчивости, оно выполнено в виде вертикальной смонтированной на тележке фермы, несущей на себе подъемную каретку с траверзой, снабженной рабочими органами, а верхняя часть фермы снабжена смонтированными IIo обе ее стороны вакуумными присосами к борту судна.

Фиг. 8
