Реферат



УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ПРОДОЛЬНЫХ ПЩЛЕВЫХ ВЬШМОК, включающее корпус, связанный с ним породоразрушающий-орган и узел для его поворота в вертикальной плоскости. отличающееся тем, что, с целью упрощения конструкции и повышения точности выполнения шпуров, породоразрушающий орган вьтолнен в виде направляющей с установленными на ее концах ведущей и ведомой звездочками и охватывающего их цепного рабочего элемента, корпус с диаметрально противоположных сторон имеет симметричные криволинейные прорези, узел поворота породоразрушазощего органа выполнен в виде толкателя и жестко связанных средней частью с направляющей со стороны ведущей звездочки двух осей, концы KOTCfJJMx распоi ложены в прорезях корпуса, причем (Л толкатель шарнирно связан с верхней из осей.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51)4 Е 21 В 7/04

OllHCAHME ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕ ГЕЛЬСТВУ

7."В»

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21 ) 3809833/22- 03 (22) 09.10.84 (46) 15.10.86. Бюл. Р 38 (71) Всесоюзный заочный инженерностроительный институт (72) Д.В. Коротеев, А.П. Котов и И.Н. Терновский (53) 622. 242.3(088.8) (56) Патент США Р 2494932, кл. 166-117,5, опублик ° 1950.

Патент СНА 11 2410753, кл. 175-82, опублик. 1946. (54)(57) УСТРОИСТВО ДЛЯ ФОРМИРОВАНИЯ

ПРОДОЛЬНЫХ щЕЛЕВЫХ ВЫЕМОК, включающее корпус, связанный с ним породораэрушающий-орган и узел для его поворота в вертикальной плоскости, „„Я0„„1263794 А 1 о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и повышения точности выполнения шпуров, породоразрушающий орган выполнен в виде направляющей с установленными на ее концах ведущей и ведомой звездочками и охватывающего их цепного рабочего элемента, корпус с диаметрально противоположных сторон имеет симметричные криволинейные прорези, узел поворота породоразрушающего органа выполнен в виде толкателя и жестко связанных средней частью с направляющей со стороны ведущей звез дочки двух осей, концы котоРых расположены в прорезях корпуса, причем толкатель шарнирно связан с верхней из осей.

1263794

Изобретение относится к горному делу, а именно к устройствам для фсрмирования продольных щелевых выемок в стенке ствола скважины.

Цель изобретения — упрощение кон- 5 струкции и повышение точности выполнения вертикальных щелевых выемок.

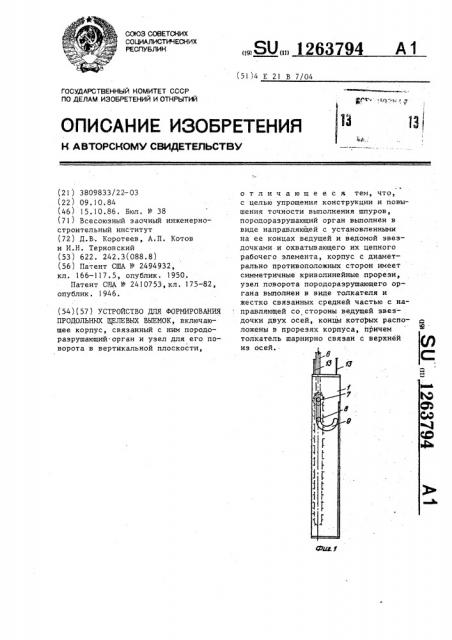

На фиг. 1 представлено устройство для формирования продольных щелевых выемок в транспортном положении; на фиг. 2 — то же, в рабочем положении; на фиг. 3 — сечение А-А на фиг. 2; на фиг. 4 и 5 — последовательность формирования вертикальных щелевых выемок в стенке ствола вертикальнои скважины.

Устройство для формирования про— дальных щелевык выемок включает корпус 1, связанный с ним породоразрушающий орган, выполненный в виде направляющей 2 с установленными на ее концах ведущей 3 и ведомой 4- звездочками и охватывающего их цепного рабо— чего элемента 5, и узел для поворота породоразрушающего органа в вертикальной плоскости, выполненный в виде толкателя 6 и жестко связанных средней частью с направляющей 2 со стороо ны ведущей звездочки 3 двух осей 7 З0 ,и 8, концы которых расположены в криволинейных прорезях 9 корпуса 1.

Толкатель 6 шарнирно связан с осью

7 через скобу 10. Для привода породо- 35 разрушающего органа служат ведущая

11 и ведомая 12 конические шестерни.

Тяги 13 предназначены для спуска и подъема устройства из скважины.

Работа устройства для формирования продольных щелевых выемок осуществляется следующим образом.

Бурится вертикальная скважина (фиг. 4a), в которую на тягах 13 спускается устройство для формирова— ния продольных щелевых выемок в транспортном положении и устанавливается на заданной глубине (фиг. 5), После ориентирования создают осевую нагрузку на толкатель 6 и вращают его.

Вращение через конические шестерни 11 и 12 передается ведущей звездочке 3, которая приводит в движение цепной рабочий элемент 5. Осевое усилие через скобу 10 передается на ось

7. При этом оси 7 и 8 перемещаясь по криволинейным прорезям 9 корпуса

1, выдвигают породоразрушающий орган из корпуса 1.

По мере разрушения горной породы цепным рабочим элементом 5 происходит поворот породоразрушающего органа в вертикальной плоскости на заданный угол.

После завершения процесса формирования щелевой выемки в стенке скважины устройство, перемещением толкателя вверх, переводят в транс— портное положение и извлекают из скважины.

Натяжение цепного рабочего элемента 5 осуществляют за счет перемещения по направляющей 2 ведомой звездочки 4.
