Способ ремонта шестеренных насосов

Способ ремонта шестеренных насосов

Иллюстрации

Показать все

Реферат



Изобретение м.б. использовано для устранения брака при изготовлении шестеренных насосов. Цель изобретения - упрощение технологии ремоя1 Изобретение относится к области машиностроения, а именно к способам ремонта шестеренных насосов и устранения брака при изготовлении насосов. Цель изобретения - упрощение технологии ремонта. На чертеже представлен поперечный разрез шестеренного насоса после ремонта . Предлагаемый способ может быть реализован при ремонте шестеренного насоса, содержащего корпус 1, шестерни 2 и 3 внешнего зацепления и торцовые уплотнительные пластины (не показаны). Способ состоит . в следующем. Шестерни 2 и 3 внешнего зацепления и поверхности торцовых уплотнительных пластин обрабатывают путем шлита насосов восстановлением посадок в сопряжениях до исходных значений путем шлифования и доводки шестерен до вьтедения следов износа. Торцовые поверхности корпуса обрабатывают до размера ширины венца шестерен.Колодцы корпуса растачивают у приемной полости на части окружности длиной, не менееit D/Z со смещением осей расточек в сторону полости. Dдиаметр шестерни; Z - число зубьев. Колодцы корпуса растачивают радиусом , равным нар гжному радиусу наибольшей из шлифовальных шёстереТ Г К корпусе устанавливают шестерни наибольшего и наименьшего диаметров с и S обеспечением в зоне их сопряжения с поверхностью расточек зазора не более номинального. 1 ил. С I фования и доводки до выведения следов износа и восстановления посадок в сопряжениях шестерен с другими деталями насоса до исходных. Колодцы корпуса 1 у приемной полости на участке окружности длиной не менее -, где D - диаметр шестерни; Z число зубьев, растачивают до вьшедения следов износа инструментом радиусом, равным радиусу наибольшей из отшлифованных шестерен 2 и 3, и далее обрабатывают по высоте до размеров высоты отлифованных шестерен 2 и 3. После этого в корпусе 1 устанавливают шестерни наибольшего и наименьшего диаметров с обеспечением в зоне их сопряжения с поверхностью расточки зазора не бапее

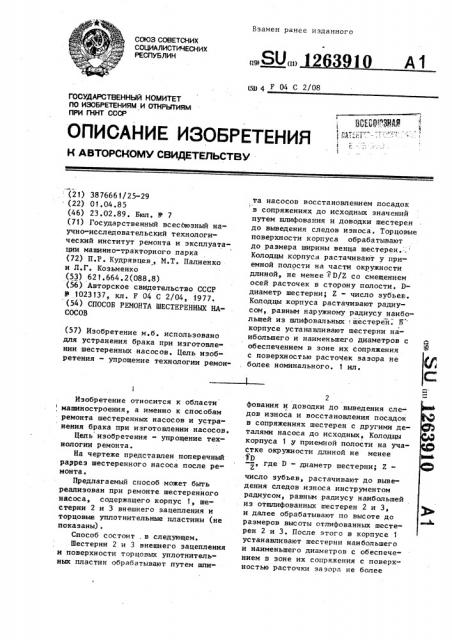

Взамен ранее изданного

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН цц 4 F 04 С 2/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPbfIHRM

ПРИ ГКНТ СССР (21) 3876661/25-29 (22) 01 ° 04.85 (46) 23 . 02. 89. Бюл. В 7 (71) Государственный всесОюзный научно-исследовательский технологический институт ремонта и эксплуатации машинно-тракторного парка (72) П.Р. Кудрявцев, М.Т. Палиенко и Л.Г. Козьменко (53) 62 1.664.2(088.8) (56) Авторское свидетельство СССР

NI 1023137, кл. F 04 С 2/04, 1977. (54) СПОСОБ РЕМОНТА ШЕСТЕРЕНН1 1Х НАСОСОВ (57) Изобретение м.б. использовано для устранения брака при изготовлении шестеренных насосов. Цель изобретения — упрощение технологии ремонИзобретение относится к области, машиностроения, а именно к способам ремонта шестеренных насосов и устранения брака при изготовлении насосов.

Цель изобретения — упрощение технологии ремонта.

На чертеже представлен поперечный разрез шестеренного насоса после ремонта.

Предлагаемый способ может быть реализован при ремонте шестеренного насоса, содержащего корпус 1, шестерни 2 и 3 внешнего зацепления и торцовые уплотнительные пластины (не о казаны) .

Способ состоит в следующем.

Шестерни 2 и 3 внешнего зацепления и поверхности торцовых уплотнительных пластин обрабатывают путем шпи„;SU„, 12 910 та насосов восстановлением посадок в сопряжениях до исходных значений путем шлифования и доводки шестерен до выведения следов износа, Торцовые поверхности корпуса обрабатывают до размера ширины венца шестерен..

Колодцы корпуса растачивают у приемной полости на части окружности длиной, не менее 7Р/2 со смещением осей расточек в сторону полости. Рдиаметр шестерни; Z - число зубьев.

Колодцы корпуса растачивают радиусом, равным наружному радиусу наибольшей из шлифовальных .шестерен. E корпусе устанавливают шестерни наибольшего и наименьшего диаметров с обеспечением в зоне их сопряжения с поверхностью расточек зазора не более номинального. 1 ил.

2 фования и доводки до выведения сле- дов износа и восстановления посадок в сопряжениях шестерен с другими деталями насоса до исходных, Колодцы корпуса 1 у приемной полости на участке окружности длиной не менее

Й) где D — диаметр шестерни; Z— число зубьев, растачивают до выведения следов износа инструментом радиусом, равньк радиусу наибольшей из отшлифованных шестерен 2 и 3, и далее обрабатывают по высоте до размеров высоты отлифованных шестерен 2 и 3. После этого в корпусе 1 устанавливают шестерни наибольшего и наименьшего диаметров с обеспечением в зоне их сопряжения с поверхностью расточки зазора не более

0к-2S

D + мин

Составитель В. Шарыпов

Техред М. Ходанич Корр ект ор В. Романенко

М В

Редактор О. Филипова

Заказ 751 Тираж 520 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

1 13035, Москва, Ж-35, Раушская наб., д, 4/5

Производственно-издательский комбинат "Патент", r.ужгород, ул. Гагарина, 101

3 12639 номинального. При этом наименьший диаметр шестерен 2 и 3, при котором

1 обеспечивается герметичность сопряжения, определяется по соотношению

5 где ЭК вЂ” диаметр расточенного корпуса на участке у приемной 10 полости, равный диаметру наибольшей шестерни;

S — номинальный зазор между шестерней 2, 3 и корпусом;

Й 15 ь =

Z — - число зубьев шестерен

2и3;

Формула изобретения

Способ ремонта шестеренных насосов восстановлением посадок в сопряжениях

10 .4 до исходных значений путем шлифования и доводки шестерен до выведения следов износа обработкой торцовых поверхностей корпуса до размера ширины венца шестерен, растачивання колодцев корпуса у приемной полости на части окружности длиной не менее

TED — со смещением осей расточек в стоZ рону приемной полости, где D - диаметр шестерни; Z — число зубьев, отличающийся тем, что, с целью упрощения технологии ремонта, колодцы корпуса растачивают радиусом, равным наружному радиусу наибольшей из шпифованных шестерен, а в корпусе устанавливают шестерни наибольшего и наименьшего диаметров с обеспечением в зоне их сопряжения с поверхностью расточки зазора не более номинального.
