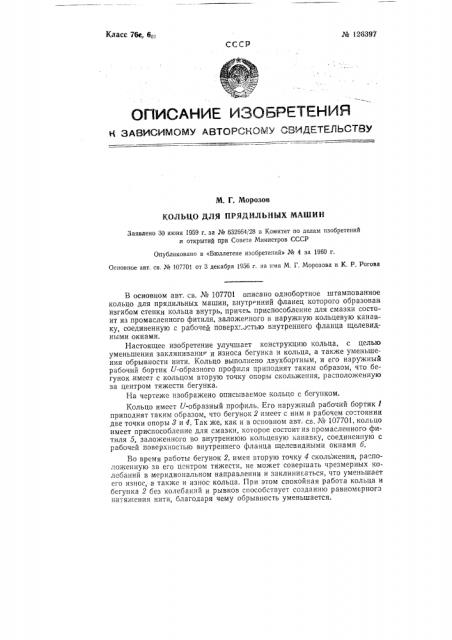

Реферат



М. Г. Морозов

КОЛЬЦО ДЛЯ ПРЯДИЛЬНЫХ МАШИН

Заявлено 30 июня 1969 r. за № 632664/28 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 4 за 1960 r.

Основное авт. св. № 107701 от 3 декабря 1956 г. на имя М. Г. Морозова и К. P. Рогова

В основном авт. св. № 107701 описано однобортное штампованное кольцо для прядильных машин, внутренний фланец которого образован изгибом стенки кольца внутрь, причем приспособление для смазки состоит из промасленного фитиля, заложенного в наружную кольцевую канавку, соединенную с рабочеи поверх. остью внутреннего фланца щелевидными окнами.

Настоящее изобретение улучшает конструкцию кольца, с целью уменьшения заклинивани и износа бегунка и кольца, а также уменьшения обрывности нити. Кольцо выполнено двухбортным, и его наружный рабочий бортик U-образного профиля приподнят таким образом, что бегунок,имеет с кольцом вторую точку опоры скольжения, расположенную за центром тяжести бегунка.

На чертеже изображено описываемое кольцо с бегунком.

Кольцо имеет U-образный профиль. Его наружный рабочий бортик 1 приподнят таким образом, что бегунок 2 имеет с ним в рабочем со"тоянии две точки опоры 8 и 4. Так же, как и в основном авт. св. № 107701, кольцо имеет приспособление для смазки, которое состоит из промасленного фитиля 5, заложенного во внутреннюю кольцевую канавку, соединенную с рабочей поверхностью внутреннего фланца щелевидными окнами б.

Во время работы бегунок 2, имея вторую точку 4 скольжения, ра положенную за его центром тяжести, не может совершать черезмерных колебаний в меридиональном направлении и заклиниваться, что уменьшает его износ, а также и износ кольца. При этом спокойная работа кольца и бегунка 2 без колебаний и рывков способствует созданию равномерного натяжения нити, благодаря чему обрывность уменьшается, № 126397

Предмет изобретения

Кольцо для прядильных машин по авт. св. № 107701, отлича ющ е е ся тем, что, с целью уменьшения заклинивания и износа бегунка и кольца, а также обрывности нити, наружный рабочий бортик U-образного профиля приподнят таким образом, что бегунок имеет с ним вторую точку опоры скольжения, расположенную за центром тяжести бегунка.

Комитет по. делам изобретений. и открытий при Совете Министров CCCP

Редактор P. Б. Кауфман Гр. 257

Информационно-издательский отдел.

Объем 0,17 и. л. Зак. 1312

Поди. к печ. 2.1Ъ -60 r.

Тираж 750 Кена 25 кои.

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.
