Реферат



Изобретение относится к холодильной технике и может использоваться для повышения степени очистки. осушки и охлаждения газовой пробы. Газовая проба через заборный патрубок 2, снабженный на выходе соплом 3, направляется на лопасти крьшьчатки (к) 9 турбинного типа, расположенные в камере расширения 1 вокруг охладителя 6. При этом проба дополнительно охлаждается за счет расширения в камере 1 и в К 9. Для контроля расхода газовой пробы на валу К 9 установлен датчик центробежного типа, соединенный с индикатором , проградуированным в единицах расхода пробы. 2 ил.

СОЮЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51) 4 F 25 В 9/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOIVIY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3776305/23-06 (22) 31.07,84 (46) 15. 10.86. Бюл. И 38 (71) Специальное конструкторское бюро средств аналитической техники (72) В.P. Козубовский (53) 621,575(088.8) (56) Авторское свидетельство СССР

N 956935, кл. F 25 В 9/02, 1981. (54) УСТРОЙСТВО ДЛЯ ОХЛАЖДЕНИЯ, ОСУШЕНИЯ И ОЧИСТКИ ГАЗОВОЙ ПРОБЫ (57) Изобретение относится к холодильной технике и может использоваться для повышения степени очистки, ÄÄSUÄÄ 1263977 А 1 осушки и охлаждения газовой пробы.

Газовая проба через заборный патрубок 2, снабженный на выходе соплом

3, направляется на лопасти крыльчатки (К) 9 турбинного типа, расположенные в камере расширения 1 вокруг охладителя 6 ° При этом проба дополнительно охлаждается за счет расширения в камере 1 и в К 9. Для контроля расхода газовой пробы на валу К 9 установлен датчик центробежного типа, соединенный с индикатором, проградуированным в единицах расхода пробы. 2 ил.

f 1

Изобретение относится к холодильной технике, а точнее к устройствам для подготовки газовых проб.

Цель изобретения — повышение степени очистки, осушки и охлаждения.

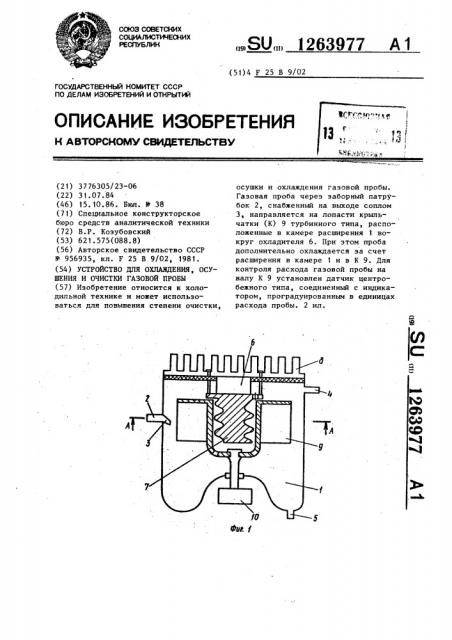

На фиг. 1 схематично представлено предлагаемое устройство, на фиг. 2 — разрез А-А на фиг. 1.

Устройство для охлаждения, осушения и очистки газовой пробы содержит камеру 1 расширения, заборный патрубок 2 с установленным на нем соплом 3, отводящий патрубок 4, линию 5 слива, охладитель 6 с винтовой поверхностью 7, радиатор 8, крыпьчатку 9, устройство 10 отбора мощности в виде датчика оборотов.

Устройство работает следующим образом.

Газовая проба через заборный патрубок 2 направляется соплом 3, установленным под небольшим углом к .плоскости вращения крыльчатки, на лопасти крыльчатки 9, приводя ее во вращательное движение. При этом проба охлаждается за счет расширения в камере 1 и расширения в крыльчатке 9 турбинного типа. В результате охлаждения пробы происходит интенсивное влагоотделение. Водяные капли, аэрозоль, механИческие частицы в результате центробежной силы, возникающей при вращении крыльчатки, отбрасываются к боковой стенке камеры 1, стекают на ее дно, имеющее выпуклость в центре для создания завихрения газовой пробы, и удаляются с помощью линии 5 слива.

263977 11

Вихревые потоки пробы, отразившись от дна камеры, устремляются вверх и проходят через охладитель 6, выполненный с наружной винтовой поверхностью, обраэуюший со стенками крыльчатки спиральный канал. При этом проба дополнительно охлаждается и осушается. Для отбора тепла от горячего торца охладителя служит ра1б диатор 8. Очищенная, охлажденная, осушенная проба выводится из устройства через отводящий патрубок 4.

Для контроля расхода газовой пробы на валу крыльчатки 9 установлен датчик центробежного типа, соединенный с индикатором, проградуированным в единицах расхода пробы. При больших Массах газовой пробы на вал крыльчатки может быть установлен также генератор для питания, например, охладителя 6. формулаизобретения

2 Устройство для охлаждения, осушения и очистки газовой пробы, содержащее камеру расширения с заборным, отводным патрубками и линией слива, и размещенный внутри камеры охладитель с наружной винтовой поверхностью, о т л и ч а ю щ е е с я тем, что, с целью повышения степени очистки, осушки и охлаждения, в камере расширения вокруг охладителя дополнительно размещена крыльчатка

35 с лопастями турбинного типа, а заборный патрубок снабжен на выходе соплом, расположенным напротив лопастей крыльчатки.

1263977

A-А

Фиг. Р
