СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1264066 дц 4 G 01 И 33/34

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЬ1Й КОМИТЕТ СССР

00 ДЕЛАМ ИЗОБРЕТЕНИЙ И QTHPblTPM (21) 3870958/28-12 (22) 21.03,85 (46) 15.10.86. Бюл. Р 38 (71) Центральное конструкторско-технологическое бюро приборостроения с опытным производством (72) В. А. Чуперов, П. П. Бахарев и В. И. Даценко (53) 621.317.3)7.39.002.56 .676.017 (088.8) (56) Авторское свидетельство СССР

У 188541, кл. Н 01 В 19/00, 1966. (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ КОЛИЧЕСТВА ТОКОПРОВОДЯЩИХ ВКЛИЧЕНИЙ В

КОНДЕНСАТОРНОЙ БУМАГЕ (57) Изобретение относится к устройствам для определения количества то.копроводящих включений в конденсаторной бумаге и позволяет повысить точность определения. Блок 3 управления приводом включает блок включения привода (БВП) 11, генератор нарастающего напряжения (ГНН) )2, формирователь управляющих импульсов (ФУИ) 13, управляемый .тиристорный мост 14 и генератор пилообразного напряжения (ГПН)

15. Между контактным 4 и приводным 2 валиками заправляют конденсаторную бумагу 16. Электрический выход механизма 1 перемотки соединен с первым входом первого логического элемента (ЛЭ) И 9, выход которого связан с а входом счетчика 5 длины бумаги 16, выходом соединенного с первым входом

1264066 второго логического элемента (ЛЭ)

И 10 и входом БВП ll выход которого через ГНН 12 связан с первым входом

ФУИ 13 и входом порогового элемента

8, выход которого подключен к вторым входам ЛЭ И 9 и 10. Третий вход ЛЭ

И 10 связан с выходом датчика ? токоI

Изобретение относится к устройствам для испытаний бумаги, а именно к устройствам для определения количества токопроводящих включений в конденсаторной бумаге.

Цель изобретения — повышение точности определения количества токопроводящих включений.

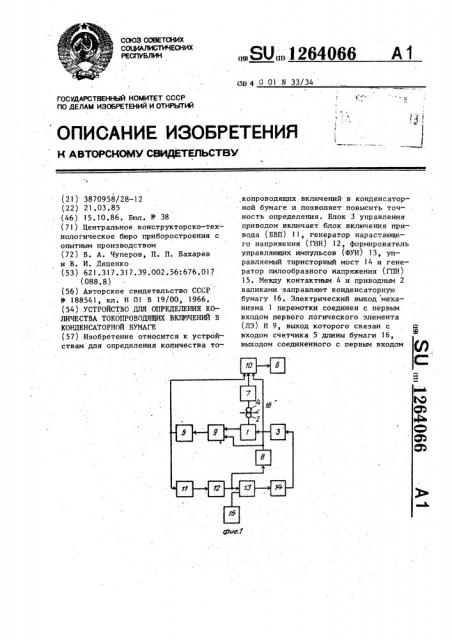

На фиг. 1 изображена структурная схема предлагаемого устройства; на фиг. 2 — временная диаграмма работы устройства.

Устройство состоит из механизма 1 перемотки, приводного валика 2, привода 3, контактного валика 4, счетчика 5 длины перематываемой конденсаторной бумаги, счетчика 6 токопроводящих включений, датчика 7 токопроводяших включений, порогового элемента 8, первого 9 и второго 10 логических элементов И. Блок управления приводом 3 включает блок 11 включения привода, генератор 12 нарастающего напряжения, формирователь 13 управляющкх импульсов, управляемый тиристорный мост 14 и генератор 15 пилообразного напряжения. Конденсаторная бумага 16 заправляется между контактным 4 и приводными 2 валиками. Электрический выход механизма 1 перемотки соединен с первым входом .первого логического элемента И 9, выход кото-. рого связан с входом счетчика 5 длины перематываемой конденсаторной бумаги, выходом соединенного с первым входом второго логического элемента

И 10 и с входом блока 11 включения привода, выход которого через генератор 12 нарастающего напряжения связан с первым входом формирователя 13 управляющих импульсов и входом порогового элемента 8, выход которого подюаючен к вторым входам первого 9 проводящих включений, выход его связан с входом счетчика 6 токопроводящих включений. ГПН 15 выходом связан с вторым входом ФУИ 13, выходом связанного с входом моста 14, выход которого связан с приводом 3 механизма перемотки 1. 2 ил. и второго 10 логических элементов И.

Третий вход второго логического элемента И 10 связан с выходом датчика

7 токопроводящих включений, выход— с входом счетчика 6 токопроводящих включений, а выход генератора 15 пилообразного напряжения связан с вторым входом формирователя 13 управляющих импульсов, выходом соединенного с входом управляемого тиристорного моста 14, выход которого связан с приводом 3 механизма, перемотки 1.

Устройство работает следующим образом.

l5

В момент пуска привода 3 (момент времени t ) блок 11 включения приво1 да 3 вырабатывает напряжение U, за-: пускающее генератор 12 нарастающего напряжения. На выходе последнего

20 появляется напряжение 11, поступающее на вход порогового элемента 8 и первый вход формирователя 13 управляющих импульсов, нарастающее в период времени от t, до tz (во время разгона привода 3 до рабочей скорости) по закону, выбираеМому из условий обеспечения необходимого нарастания скорости привода 3 во времени от требуемого ускорения и т.д. Для простоты принимают, что в период времени от

t, до 1 напряжение U, нарастает по линейному закону. Начиная с момента времени t и до окончания цикла из1 мерения. (момент времени 1 ), напряжение 0 своей величины не .йзменяет.

Величина этого напряжения выбирается исходя из необходимой скорости пере.мотки бумажного полотна.

На второй вход формирователя 13 управляющих импульсов поступает пилообразное напряжение U вырабатываемое генератором 15 пилообразного иаз 12640

Устройство для определения количества токопроводящих включений в конденсаторной бумаге, содержащее датчик токопроводящих включений, механизм перемотки с приводом, снабженным блоком управления, счетчик токопроводящих включений и счетчик длины перематываемой конденсаторной бумаги, о т л и ч а ю щ е е с я тем, что, .с целью повышения точности, оно имеет пороговый элемент и логические

1 элементы И, а блок управления приводом состоит из блока включения привода, генератора нарастающего напря- жения, генератора пилообразного напряжения, формирователя управляющих импульсов и управляемого тиристорного моста, причем электрический выход механизма перемотки соединен с первым входом первого логического элемента И, выход которого связан с входом счетчика длины перематываемой ,конденсаторной бумаги, выходом соединенного с первым входом второго логического элемента И и с входом блока включения привода, выход которого через генератор нарастающего напряжения связан с первым входом формирователя управляющих импульсов и входом поро.roaoro элемента выход которого подключен к вторым входаи первого и втопряжения и определенным образом сфазированное с напряжением U, питающим .управляемый тиристорный мост 14.

В момент равенства по абсолютной величине напряжений Б и U на выходе формирователя 13 управляющих импульсов появляются импульсы напряжения поступающие на вход управляемого ,тйристорного моста 14. Таким обра зом, угол отпирания тириеторов уп- 10 равляемого тиристорного моста 14 пропорционален напряжению 11 . Следовательно, напряжение U на выходе управляемого тиристорного моста 14 и .скорость вращения привода 3 связаны f5 прямой зависимостью с величиной напряжения U .

Начиная с момента времени t,, скорость вращения вала привода 3, а также скорость перемотки конденсатор- 20 ной бумаги 16 нарастают плавно от нуля до рабочего значения, в результате чего исключаются рывки привода 3, приводящие к обрывам бумажного полотна. За время нарастания напряжения 25 (период времени от t, до t ) пороговый элемент 8 вырабатывает напряжение U„, запирающее первый 9 и второй

10 логические элементы И, исключая таким образом возможность ложного срабатывания счетчика 5 длины перематываемой конденсаторной бумаги 16 и счетчика 6 токопроводяпих.включений в.период разгона привода 3.

В момент выхода привода 3 на рабочую скорость (момент времени 1 ) пороговьпЪ элемент 8 вырабатывает отпирающее напряжение U» поступающее на первый 9 и второй 10 логические 4О элементы И, обеспечивая таким образом подключение счетчика б токопроводящих включений к датчику 7 токопроводящих включений, а счетчика 5 длины перематываемой конденсаторной 45 бумаги 16 к механизму 1 перемотки.

В процессе перемотки бумажного полотна при наличии в бумаге токопроводящих включений на выходе датчика 7 токопроводящих включений появляются импульсы напряжения U, амплитуда .которых пропорциональна величине сопротивления. токопроводящего включения.

На выходе датчика 7 токопроводящих включений формируются импульсы. на- 55 пряжения U, нормированные по амплитуде .и через второй 1О логический элемент И поступающие на вход счетчн66 4 ка 6 токопроводящих включений, который подсчитывает их количество.

При прохождении между контактным

4 и приводным 2 валиками конденсаторной бумаги 16 заданной длины (момент времени t, ) счетчик 5 длины перемаз тываемой конденсаторной бумаги вырабатывает запирающее напряжение 11, поступающее на вход второго 10 логического элемента И и запрещающее прохождение импульсов напряжения U

9 с выхода датчика 7 токопроводящих включений на вход счетчика 6 токопроводящих включений.

Напряжение U с выхода счетчика (о

5 длины перематываемой конденсаторной бумаги поступает на вход блока 11 включения привода, который в момент времени 1 снимает напряжение U,, при этом напряжение U становится равным нулю и привод 3 останавливается. На этом цикл работы заканчивается.

Формула изобретения

Составитель Б. Быховский

ТехредЛ.Олейник Корректор EРедактор С. Лисина

Заказ 5553/43

Тираж 778 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. ужгород, ул. Проектная, 4

S 1 рого лсгических элементов И, при этом третий вход второго логического элемента И связан с выходом датчика токопроводящих включений, выход — с входом счетчика токопроводящих включений, а выход генератора пилообраз264066 d ного напряжения связан с вторым входом формирователя управляющих импульсов, выходом соединенного с входом

:управляемого тиристорного моста, выход которого связан с приводом механизма перемотки.
