Устройство для автоматической подачи воды в питающий резервуар оросительной системы

Устройство для автоматической подачи воды в питающий резервуар оросительной системы

Иллюстрации

Показать все

Реферат



Изобретение относится к орошаемому земледелию и может быть использовано в оросительных системах. Устройство для автоматической подачи воды содержит подводящий трубопровод с запорным органом и релейный элемент, выполненный в виде коромысла с балансировочной емкостью, поплавковый датчик уровня. Включение в устройство дополнительного запорного органа, контрольной накопительной емкости, гидравлически связанной с питающей емкостью через расположенный в ее стенке желоб, над которым установлен на оси поворотный лоток с противовесом, связь контрольной накопительной емкости со средствами для сигнализации и выработки управляющего сигнала на закрытие дополнительного запорного органа позволяет исключить переполнение питающего резервуара выше заданного уровня при неисправности запорного органа . 1 з.п. ф-лы. 2 ил. с

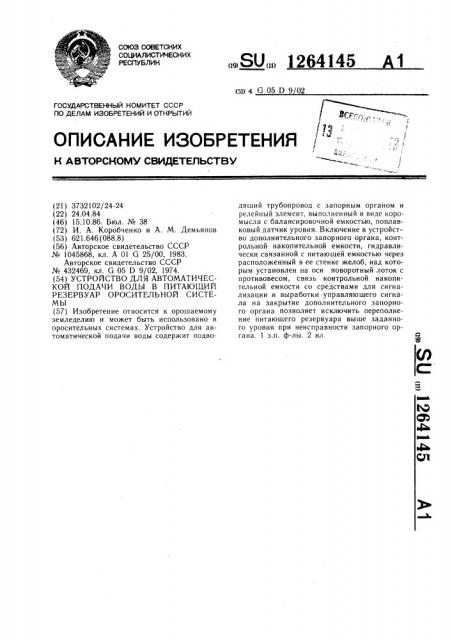

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1264145 (Я) 4 G 05 D 9 0

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

У

Э, L

ОПИСАНИЕ ИЗОБРЕТЕНИЯ / " К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3732102/24-24 (22) 24.04.84 (46) 15.10.86. Бюл. № 38 (72) И. А. Коробченко и А. М. Демьянов (53) 621.646 (088.8) (56) Авторское свидетельство СССР № 1045868, кл. А 01 G 25/00, 1983.

Авторское свидетельство СССР № 432469, кл. G 05 D 9/02, 1974. (54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ ПОДАЧИ ВОДЫ В ПИТАЮЩИЙ

РЕЗЕРВУАР ОРОСИТЕЛЬНОЙ СИСТЕМЫ (57) Изобретение относится к орошаемому земледелию и может быть использовано в оросительных системах. Устройство для автоматической подачи воды содержит подводящий трубопровод с запорным органом и релейный элемент, выполненный в виде коромысла с балансировочной емкостью, поплавковый датчик уровня. Включение в устройство дополнительного запорного органа, контрольной накопительной емкости, гидравлически связанной с питающей емкостью через расположенный в ее стенке желоб, над которым установлен на оси поворотный лоток с противовесом, связь контрольной накопительной емкости со средствами для сигнализации и выработки управляющего сигнала на закрытие дополнительного запорного органа позволяет исключить переполнение питающего резервуара выше заданного уровня при неисправности запорного органа. 1 з.п. ф-лы. 2 ил.

1264145

Изобретение относится к орошаемому земледелию и может быть использовано в различных оросительных системах, преимущественно в оросительных системах при орошении садов и огородов.

Цель изобретения — исключение переполнения питающего резервуара выше заданного уровня при неисправности запорного органа.

На фиг.1 изображено устройство с электрическими средствами сигнализации; на фиг.2 — то же, с механическими средствами сигнализации.

Устройство содержит подводящий трубопровод 1, соединенный с ним питающий трубопровод 2 с запорным органом 3 и с установленным до запорного органа 3 дополнительным запорным органом 4. Релейный элемент выполнен в виде коромысла 5, одно плечо которого соединено через шарнирную жесткую тягу 6 с запорным органом 3, а другое плечо при помощи гибкой тяги 7 — со штангой 8, на которой укреплен поплавковый датчик 9 уровня.

Штанга 8 с поплавковым датчиком 9 уровня может поворачиваться вокруг оси 10, размещенной у боковой стенки питающего резервуара 11. Коромысло 5, качающееся на оси

12, снабжено балансировочной емкостью 13 с шариками 14. Непосредственно под седлом

15 запорного органа 3 внутри питающего резервуара 11 размещен поворотный лоток 16 с противовесом 17, приемная часть которого размещена под запорным органом 3. Устройство содержит сливной желоб 18, над которым установлен лоток 16. Сливной желоб

18 установлен в отверстии 19, выполненном в боковой стенке питающего резервуара 11. К наружной стенке последнего ниже сливного желоба 18 прикреплен корпус 20, в котором установлена контрольная накопительная емкость 21, снабженная упором 22, связанным со средствами сигнализации и выработки управляющего сигнала на закрытие дополнительного запорного органа 4.

Средства сигнализации и выработки управляющего сигнала выполнены в виде электрической цепи с выключателем 23, сигнальной лампой 24 и электромагнитом 25, соединенным жесткой тягой 26, соединенной с дополнительным запорным органом 4.

Средства сигнализации и выработки управляющего сигнала (фиг. 2) содержат коромысло 27 с трубкой 28, имеющей шарик 29, одно плечо которого контактирует с упором 22 контрольной накопительной емкости

21, а другое плечо через систему жестких тяг соединено с дополнительным запорным органом 4 и при помощи троса 30 через ролики 31 и 32 — с заслонкой 33, ось 34 которой размещена в подшипниках 35 и соединена с возвратной пружиной 36. Заслонка 33 при повороте на оси 34 открывает

I0

ЗО

55 знак 37 (сигнализирующий об исправной работе устройства) или знак 38 (сигнализирующий о неисправности устройства) .

Контрольная накопительная емкость 21 возвращается в исходное положение при помощи пружины 39. Для защиты емкости 21 от дождя предусмотрен козырек 40. Из питающего резервуара 11, вода заданными порциями поступает в оросительную систему 41 через клапан 42, открывающийся и закрывающий по заданному режиму при помощи специального. устройства (не показано).

Устройство работает следующим образом.

В исходном положении дополнительный запорный орган 4 установлен в положение, когда вода из подводящего трубопровода 1 заполнила питающий трубопровод 2, резервуар 11 заполнен водой до максимального уровня 43, поплавковый датчик 9 уровня находится в крайнем верхнем положении, оттягивая за гибкую тягу 7 одно плечо коромысла 6, в результате чего шарики 4 перекатываются в крайнее правое полОжение, и запорный орган 3 прижат к седлу 15.

За счет облучения питающей емкости 11 солнечной энергией (при этом на наружные стенки металлического питающего резервуара 11 нанесено поглощающее покрытие) вода в ней нагревается и расходуется из питающего резервуара 11 через оросительную систему 41 порциями, определяемыми режимом, поддерживаемым специальным устр йством (не показано). ри израсходовании воды в питаюшем резервуаре 11 до заданного минимального уровня 44 поплавковый датчик 9 уровня опускается, поворачиваясь на штанге 8 вокруг оси 10 и своим весом давит на одно плечо коромысла 5. Гибкая тяга 7, прогнувшись, занимает произвольное положение. Коромысло 5 проворачивается на оси !

2 и шарики 14 перекатываются в другой конец балансировочной емкости 13 (занимают теперь крайнее левое положение), резко увеличивая крутящий момент коромысла 5. Жесткая тяга 6 поднимает запорный орган 3, и вода из питающего трубопровода 2 устремляется в питающий резервуар 11, под действием которого поворотный лоток 16 поворачивается против часовой стрелки, гидравлический контакт между лотком 16 и сливным желобом 18 нарушается. При повышении уровня воды поплавковый датчик 9 уровня поднимается, увлекая за собой гибкую тягу 7. Когда уровень воды достигает своего максимального уровня 43 за счет подъемной силы датчика 9 уровня, гибкая тяга 7 натягивается и приподнимает плечо коромысла 5, шарики 14 перекатываются в балазсировочной емкости 13 и занимают крайнее правое положение, запорный орган 3 опускается и плотно прижимается к седлу 15.

Доступ воды в питающий резервуар 11 прек1264145 ращается. За счет контакта стенок питающего резервуара 11 с о уужающим воздухом и облучения их солнечными лучами вода в питающем резервуаре 11 нагревается и в дальнейшем порционно поступает в оросительную систему 41 по заданному режиму полива.

В случае неплотного прилегания запорного органа 3 к седлу 15 происходит подтекание в резервуар 11 холодной воды. При этом вода попадает на поворотный лоток 16 и по нему стекает в сливной желоб 18 и далее в контрольную накопительную емкость

21, вес Которой увеличивается. При малом напоре Йоды при подкапываиии или медленном стекании лоток 16 не проворачивается на оси, а противовес 1? удерживает его в гидравлическом контакте со сливным желобом 18. Контрольная накопительная емкость 21, достигнув заданного веса, преодолевает усилие пружины 39 и упором 22 нажимает на устройство, включающее сред- ао ства сигнализации о неисправности и выработки управляющего сигнала на закрытие дополнительного запорного органа 4. Замыкаются контакты выключателя 23 (фиг.1) и включается сигнальная лампа 24, и электромагнит 25, который, потянув за жесткую тягу

26, перекрывает воду, поступающую из магистрали подводящего трубопровода 1, или поворачивается коромысло 27 (фиг.2), шарик 29 перекатывается в трубке 28 в крайнее левое положение, доступ воды в питающий резервуар 11 также прекращен, заслонка 33 поворачивается на оси 34 и открывает сигнал 38, например круг красного цвета, указывающий на неисправность устройства.

Если после заполнения питающего резервуара 11 через запорный орган 3 вода вытекает под большим напором (когда нарушен гидравлический контакт лотка 16 с желобом 18), она переполняет питающий резервуар 11 и в первую очередь вытекает через отверстие 19 в стенке резервуара 11 40 и по направляющему желобу опять попадает в контрольную накопительную емкость 21.

Для регулирования максимального уровня 43 воды в резервуаре 11 предусмотрено изменение длины гибкой тяги 7, для регулирования минимального уровня 44 воды в резервуаре 11 — изменение высоты положения оси !О штанги 8, для изменения усилия прижима запорного органа 3 к седлу 15 предусмотрено перемещение балансировочной емкости 13 вдоль коромысла 5, для регулирования поворотного лотка 16 — перемещение противовеса 17 вдоль оси поворотного лотка 16.

Формула изобретекия

1. Устройство для автоматической подачи воды в питающий резервуар оросительной системы, содержащее подводящий трубопровод с установленным на нем запорным органом и релейный элемент, выполненный в виде коромысла с балансировочной емкостью, одно плечо которого связана с поплавковым датчиком уровня, другое плечо коромысла связано через шарнирную жесткую тягу с запорным органом, отличающееся тем, что, с целью исключения переполнения питающего резервуара выше заданного уровня при неисправности запорного органа, устройство содержит дополнительный запорНый орган, установленый на подводящем трубопроводе до запорного органа, а также контрольную накопительную емкость, гидравлически связанную с питающей емкостью через расположенный в ее стенке сливной желоб, над которым установлен на оси поворотный лоток с противовесом, приемная часть которого размещена под запорным органом, причем контрольная накопительная емкость связана со средствами для сигнализации и выработки управляющего сигнала на закрытие дополнительного запорного органа.

2. Устройство по и. 1, отличающееся тем, что контрольная накопительная емкость подпружинена относительно питающего резервуара.

4Рие 1
