¹ 126443

Класс 5а, ЗЗ„

СССР с

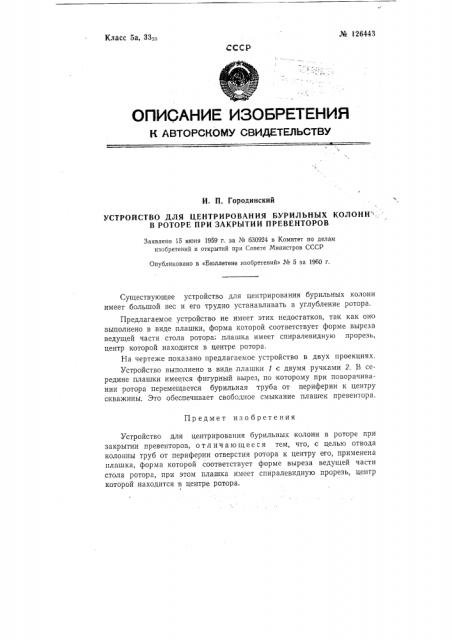

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И. П. Городинский

УСТРОЙСТВО ДЛЯ ЦЕНТРИРОВАНИЯ БУРИЛЪНЫХ КОЛОНН".

В РОТОРЕ ПРИ ЗАКРЫТИИ ПРЕВЕНТОРОВ

Заявлено 15 июня 1959 r. за № 630924 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 5 за 1960 г.

Существующее устройство для центрирования бурильных колонн имеет большой вес и его трудно устанавливать в углубление ротора.

Предлагаемое устройство не имеет этих недостатков, так как оно выполнено в виде плашки, форма которой соответствует форме выреза ведущей части стола ротора; плашка имеет спиралевидную прорезь, центр которой находится в центре ротора.

На чертеже показано предлагаемое устройство в двух проекциях.

Устройство выполнено в виде, плашки 1 с двумя ручками 2, В середине плашки имеется фигурный вырез, по которому при поворачивании ротора перемещается бурильная труба от периферии к центру скважины. Это обеспечивает свободное смыкание плашек превентора.

Предмет из о 6 ретения

Устройство для центрирования бурильных колонн в роторе при закрытии превенторов, о т л и ч а ю щ е е с я тем, что, с целью отвода колонны труб от периферии отверстия ротора к центру его, применена плашка, форма которой соответствует форме выреза ведущей части стола ротора, при этом плашка имеет спиралевидную прорезь, центр которой находится в центре ротора. №-126443
