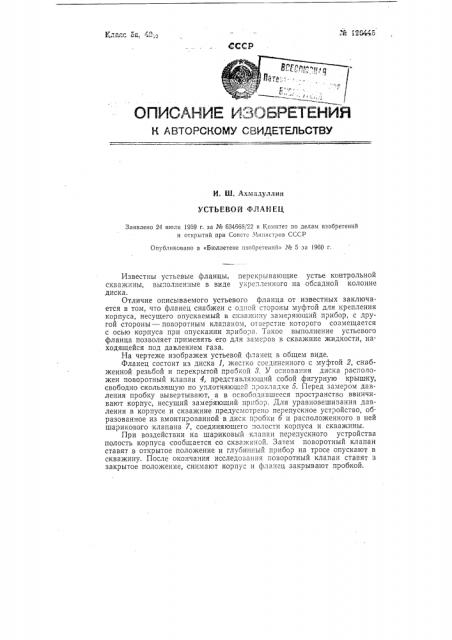

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И. Ul, А хм а дул л и н

УСТЬЕВОЙ ФЛАНЕЦ

Заявлено 24 июля 1959 r. за ¹ 634668 22 в 1(омитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 5 за 196Р г.

Известны устьевые фланцы, перекрывающие устье контрольной скважины, выполненные в виде укрепленного на обсадной колонне диска.

Отличие описываемого устьевого фланца от известных заключается в том, что фланец снабжен с одной стороны муфтой для крепления корпуса, несущего опускаемый в скважину замеряющий прибор, с другой стороны — поворотным клапаном, отверстие которого совмещается с осью корпуса при опускании прибора. Такое выполнение устьевого фланца позволяет применять его для замеров в скважине жидкости, находящейся под давлением газа.

На чертеже изображен устьевой фланец в общем виде.

Фланец состоит из диска 1, жестко соединенного с муфтой 2, снабженной резьбой и перекрытой проокой 8, У оснозания диска расголожен поворотный клапан 4, представляющий собой фигурную крышку, свободно скользящую по уплотняющей прокладке 5. Перед замером давления пробку вывертывают, а в освободившееся пространство ввинчивают корпус, несущий замеряющий прибор. Для уравновешивания давления в корпусе и скважине предусмотрено перепускное устройство, ооразованное из вмонтированной B диск пробки 6 и расположенного в ней шарикового клапана 7, соединяющего полости корпуса и скважины.

При воздействии на шариковый клапан перепускного устройства полость корпуса сооощается со скважиной. Затем поворотный клапан ставят в открытое положение и глубинньш прибор на тросе опускают в скважину. После окончания исследования поворотный клапан ставят в закрытое положение, снимают корпус и фланец закрывают пробкой..й;,2644Е

Предмет изобр етения

1. Устьевой фланец, перекрывающий устье контрольной скважины, выполненный в виде укрепленного на обсадной колонне диска, отлич а ю щи и с я тем, что, с целью применения фланца для замеров в скважине жидкости, находящейся под давлением газа, он снабжен с одной стороны муфтой для крепления корпуса, несущего опускаемый в скважину замеряющий прибор, с другой стороны — поворотным клапаном, отверстие которого совмещается с осью корпуса при опускании прибора.

2. Форма выполнения устьевого фланца по п. 1, отличающаяся тем, что, с целью уравновешивания давлении в корпусе и скважине, фланец снабжен перепускным устройством, образованным из вмонтированной в диск пробки и шарикового клапана, соединяющего полости корпуса и скважины при отжатии шарика. l
