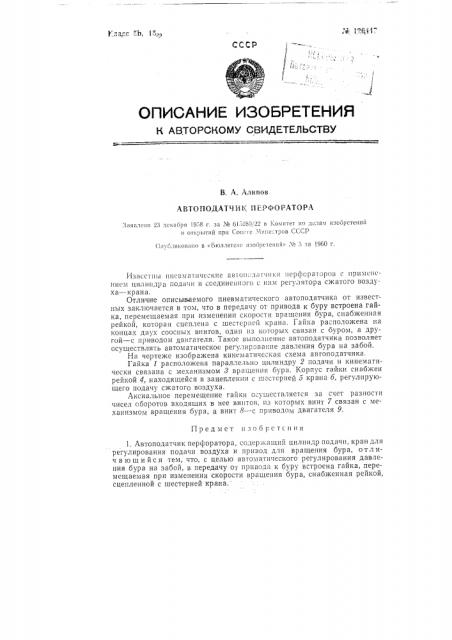

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В, А. Алипов

АВТОПОДАТ 1л К ЛЕ1а ОГАТОРА

Залвпено 23 Пекабол !9)8 г. за ¹ 616)2)Î, 22 в Комитет Ilo делам изобретений и открытий при Col! е Мнннетров СССР ()нуп)инковано в «Б)олоетсне ))зов!)етеннй» № 5 за !960 г.

Извес! !и>! ИпсВ»!ИГ!!)!секие яв О!)":lя Гч и к и !! е1)фc p BTop(IB с )!риме!!опием цилиндр а подачи и сседине!1!!Ого с и 1M регул)!Торя сжатого Возду" ха — крана.

Отличие описываемого пневматического автоподатчика от известных зак,почается в том, что в передачу от привода к буру встроена гайка, перемещаемая при изменении скорости вращения бура, снабженная рейкой, которая сцеплена с шестерней крана. Гайка расположена на концах двух соосных винтов, один из которых связан с буром, а другой — с приводом двигателя. Такое Выполнение автоподатчика позволяет осуществлять автоматическое регулирование давления бура на забой.

На чертеже изображена кинематичсская схема автоподатчика.

Гайка 1 расположена параллельно цилиндру 2 подачи и кинематически связана с мехЯГИ!Ямом 8 вращения бура. Корпус гайки снабжен рейкой 4, находящейся в зацеплении с шестерней 5 крана 6, регулирующего подачу сжатого воздуха.

Аксиальное .перемещение гайки oсушествляется за счет разности чисел оборотов входящих в нее винтов, из которых винт 7 связан с механизмом вращения бура, а винт 8 — с приводом двигателя 9.

Предмет изобpcтсllия

1. Автоподатчик перфоратора, содержащий цилиндр подачи, кран для регулирования подачи воздуха и привод дня вращения бура, отлич а ю шийся тем, что, с целью автоматического регулирования давления бура на забой, в передачу от привода к буру встроена гайка, перемещаемая при изменении скорости вращения бура, снабженная рейкой, сцепленной с шестерней крана, о. Форма вьеполнеееия автоподатчика по и. 1, О тл и ч а Io щ а я с я тем, что, с целью аксиального перемещения гайки при изменении скорости вращения бура, последняя расположена на концах двух соосных винтов, из которых один связан с буром, а другой — с приводом двигателя.

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Л. М. Струве Гр. 11

Информационно-издательский отдел. Поди. к печ, 9.IV-GO г

Объем 0,17 и. л. Зак. 3428 Тираж 650 Цена 25 коп.

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.
