Реферат



Класс 8а, 95о

ЛЪ 126464

СССР

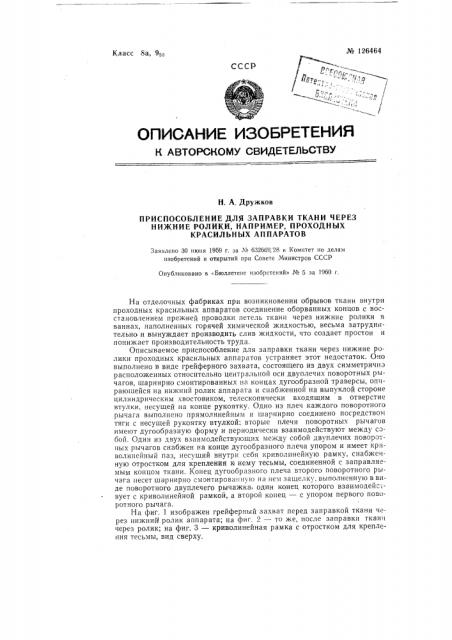

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Н. А. Дружков

ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАПРАВКИ ТКАНИ ЧЕРЕЗ

НИЖНИЕ РОЛИКИ, НАПРИМЕР, ПРОХОДНЫХ

КРАСИЛЬНЫХ АППАРАТОВ

Заявлено 30 июня 1959 г. за Х. 632669, 28 в Комитет ио делам изобретений и открытий при Совете Министров СССР

Опубликовано в <.Бюллетене изобрстений» К9 5 3а 1960 г, На отделочных фабриках при возникновении обрывов ткани внутри проходных красильных аппаратов соединение оборванных концов с восстановлением прежней проводки петель ткани через нижние ролики в ваннах, наполненных горячей химической жидкостью, весьма затруднительно и вынуждает производить слив жидкости, что создает простои н понижает производительность труда.

Описываемое приспособление для заправки ткани через нижние ролики проходных красильных аппаратов устраняет этот недостаток. Оно выполнено в виде грейферного захвата, состоящего из двух симметрично расположенных относительно центральной оси двуплечих поворотных рычагов, шарнирно смонтированных на концах дугообразной траверсы, опирающейся на нижний ролик аппарата и снабженной на выпуклой стороне цилиндрическим хвостовиком, телескопически входящим в отверстие втулки, несущей на конце рукоятку. Одно из плеч каждого поворотного рычага выполнено прямолинейным и шарнирно соединено посредством тяги с несущей рукоятку втулкой; вторые плечи поворотных рычагов имеют дугообразную форму и периодически взаимодействуют между собой. Один из двух взаимодействующих между собой двуплечих поворотных рычагов снабжен va конце дугообразного плеча упором и имеет криволинейный паз, несущий внутри себя криволинейную рамку, снабженную отростком для крепления к нему тесьмы, соединенной с заправляемым концом ткани. Конец дугообразного плеча второго поворотного рычага несет шарнирно смонтированную на нем защелку, выполненную в виде поворотного двуплечего рычажка, один конец которого взаимодей"-,вует с криволинейной рамкой, а второй конец — с упором первого поворотного рычага.

На фиг. 1 изображен грейферный захват перед заправкой ткани через нижний ролик аппарата; на фиг. 2 — то же, после заправки ткани через ролик; на фиг. 3 — криволинейная рамка с отростком для крепления тесьмы, вид сверху. № 126464

Приспособление выполнено в виде грейферного захвата, который состоит из двух симметрично расположенных относительно центральной оси двуплечих поворотных рычагов 1 и 2, шарнирно смонтированных на концах дугообразной траверсы 8, которая во время работы приспособления опирается на нижний ролик 4 аппарата. Траверса 8 на выпуклой стороне имеет цилиндрический хвостовик 5, телескопически входящий в отверстие втулки б, несущей на своем конце рукоятку 7. Одно из пл ч каждого поворотного рычага 1 и 2 выполнено прямолинейным и шарнирно соединено тягой 8 со втулкой 6, несущей рукоятку 7, а вторые плечи поворотных рычагов 1 и 2 имеют дугообразную форму и периодически взаимодействуют между собой для передачи конца заправляемой тканч с одной стороны нижнего ролика 4 аппарата на его другую сторону. Для этого один из поворотных рычагов 1 имеет и конце дугообразного плеча упор 9 и криволинейный паз 10, в который закладывается криволинейная рамка 11 с отростком 12 для крепления на нем тесьмы И соединяемой другим. концом при помощи карабина 14 с концом заправляемой ткани.

У второго поворотного рычага 2 конец дугообразного плеча имеет паз

15, в котором помещается шарнирно смонтированная на рычаге 2 зашелка 1б, выполненная в виде поворотного двуплечего рычажка, один конец которого взаимодействует с криволинейной рамкой 11, а второй конец — с упором 9 первого поворотного рычага 1 при подходе его ко второму поворотному рычагу 2.

Приспособлением пользуются при заправке ткани через нижний ролик следующим образом.

Криволинейную рамку 11 вставляют в паз 10 дугообразного плеча поворотного рычага 1. В это время рычаги 1 и 2 разомкнуты, образуя зев (фиг. 1). Рамка 11 удерживается в пазу 10 тесьмой И, закрепленной одним концом с отростком 12 рамки 11, а другим концом через карабин 14, соединенный с тканью, подлежащей заправке через нижний ролик 4 красильного аппарата. Тесьму 18 держат в натянутом состоянии. Затем за рукоятку 7 приспособление опускают в ванну аппарата и ставят его дугообразной траверсой 3 на нижний ролик 4 аппарата, после чего нажимают на рукоятку 7. При этом втулка б опускается по хвостовику 5 вниз, вследствие чего тяги 8 расходятся, раздвигая прямолинейные плечи двуплечих рычагов 1 и 2 и сводя между собой нижние дугообразные концы этих рычагов. При этом рамка 11 входит в паз 15 поворотного рычага 2, отжимая защелку 16.

При дальнейшем движении рамки 11 вглубь паза 15 в защелку И упирается упор 9, который находится на конце дугообразного плеча рычага 1. Упор 9 поворачивает защелку 16 в обратную сторону, ее нижний конец входит в окно 17 рамки 11 и запирает ес в пазу 15 поворотного рычага 2, в результате чего тесьма И оказывается закрепленной на рычаге 2, то есть с противоположной стороны ролика 4. При обратном движении рукоятки 7 поворотные рычаги 1 и 2 разводят между собой и приспособление поднимают вверх, вытаскивая при этом тесьму И с прикреп. ленной к ней карабином 14 тканью с противоположной стороны ролика

4. Таким образом, ткань оказывается заправленной через нижний ролик красильного аппарата„без слива химической жидкости из ванны аппарата.

Предмет изобретения

1. Приспособление для заправки ткани через нижние ролики, например, проходных красильных аппаратов, о тл и ч а ю щ е е с я тем, что, с целью повышения производительности труда, оно выполнено в виде грейферного захвата, состоящего из двух симметрично расположенных относительно центральной оси двуплечих поворотных рычагов, шарнирно смонтированных на концах дугообразной траверсы, опирающейся на ниж№ 12646 1

;ний ролик аппарата и снабженной на выпуклои стороне цилиндрическим хвостовиком, телескопически входящим в отверстие втулки, несущей на конце рукоятку, причем одно из плеч каждого поворотного рычага выполнено прямолинейным и шарнирно соединено посредством тяги с несущей рукоятку втулкой, а вторые плечи поворотных рычагов имеют дугообразную форму и периодически взаимодействуют между собой.

2. Приспособление по п. 1, отличающееся тем, что один из двух взаимодействующих между собой двуплечих поворотных рычагоз снабжен на конце дугообразного плеча упором и имеет криволинейный паз, несущий внутри себя*криволинейную рамку, снабженную отростком для крепления к нему тесьмы, соединенной с заправляемым концом ткани, а конец дугообразного плеча второго поворотного рычага несет шарнирно смонтированную на нем защелку, выполненную в виде поворотного двуплечего рычажка„один конец которого взаимодействует с криволинейной рамкой, а второй конец — с упором первого поворотного рычага.
