Устройство для подачи огнетушащего порошка

Устройство для подачи огнетушащего порошка

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) ИИ (594 А 62 С 13 50

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

««п р«а»

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3825805/29-12 (22) 18. 12, 84 (46) 23. 10.86. Бюл. У 39 (71) Всесоюзный научно-исследовательский институт противопожарной обороны (72) В.П.Тарадайко, В.И.Горшков и В.В.Масленников (53) 614 ° 844(088.8) (56) Авторское свидетельство СССР

Ф 971361, кл. А 62 С 13/50, 1979. (54)(57) УСТРОЙСТВО ДЛЯ ПОДАЧИ ОГНЕ-, ТУШАЩЕГО ПОРОШКА, содержащее резервуар с днищем и установленной в нем выпускной головкой, взрыхлитель порошка, выполненный в виде кольцевой мембраны из пористого материала, прилегающей к днищу, и источник сжатого газа, о т л и ч а ю щ e e r я тем, что, с целью упрощения технологичности изготовления и эксплуатации, мембрана выполнена в виде двухстенной кольцевой камеры, закрепленной у верхнего торца выпускной головки, а в ее корпусе выполнена кольцевая проточка с отверстиями для сообщения с полостью камеры, при этом источник сжатого воздуха подключен к кольцевой проточке.

1264954

ВНИИПИ Заказ 5604/6 . Тираж 431 Подписное

Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4

Изобретение относится к пожарной технике, в частности к устройствам для тушения пожаров порошковыми составами.

Цель изобретения — упрощение технологичности изготовления и эксплуатации.

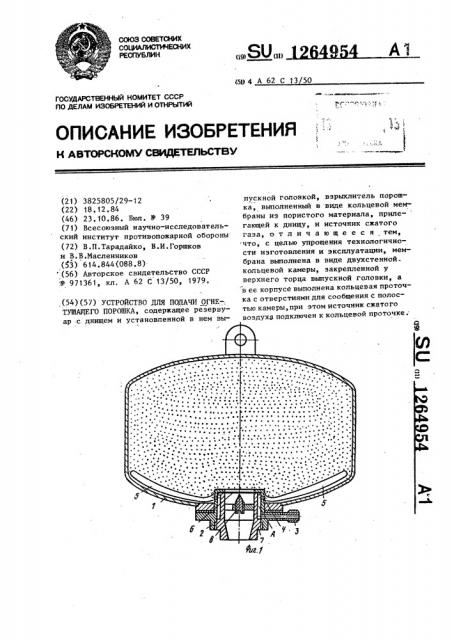

На фиг.1 изображено предлагаемое устрейство, разрез, перед началом ра- 10 боты» на фиг,2 - то же, в рабочем состоянии, Устройство содержит резервуар 1 с отверстием в нижнем днище, в котором 15 установлена выпускная головка 2. К корпусу выпускной головки подсоединен патрубок 3 для подачи сжатого газа, который через отверстие 4 поступает в резервуар. На корпусе выпускной ro- 20 ловки жестко закреплена пористая двухстенная мембрана 5, выполненная в виде кольцевой мембраны. Мембрана 6 расположена между выступом на торце корпуса выпускной головки и втулкой

7, снабженной проточкой по ее наружной цилиндрической поверхности, которая образует с внутренней стенкой корпуса полость А для распределения сжатого воздуха к выпускным отверсти- ЗО ям 4. Внутри втулки размещен узел разрыва мембраны 8, позволяющий устанавливать требуемую величину давления в резервуаре.

Устройство работает следующим об раэом.

В режиме ожидания под действием веса порошка пористая мембрана 5 прижата к нижнему днищу резервуара (фиг.1). Для срабатывания устройства сжатый гаэ известным способом подводится через патрубок 3 в полость А и поступает через отверстие 4 внутрь двухстенной мембраны 5. Так как пористая двухстенная мембрана обладает определенным гидравлическим сопротивлением, то в начальный момент времени

B результате повышения давления между стенками мембраны она занимает соответствующее положение (фиг.2), осуществляя при этом предварительное рыхление порошка. Затем "жатый гаэ через отверстия пористой мембраны приводит порошок в псевдоожиженное состояние.

При достижении рабочего давления в резервуаре разрушается мембрана 6, обеспечивая выпуск порошка. Полное освобождение резервуара от порошка достигается за счет того, что при подаче сжатого газа внутрь двухстенной мембраны образуется воронка с двойными пористыми стенками. Причем по внутренней стенке порошок перемещается как по аэрожелобу к отверстию выпускной головки, а оставшийся порошок на днище резервуара выдувается наружной

/ л стенкой воронки .и попадает внутрь воронки.
