Реферат



Изобретение относится к обработке металлов резанием, а именно к устройствам для установки различных приспособлений на столах металлорежущих станков. Изобретение позволяет расширить технологические возможности путем установки приспособлений на столах с различными размерами станочных пазов. Устройство содержит стержень 1 со ступенчатой головкой, которая имеет упорную торцовую поверхность Ж и рабочие поверхности И и К. Рабочие поверхности И и К выполнены по спирали Архимеда и предназначены для взаимодействия со станками станочного паза стола станка. Стержень 1 поворачивается по часовой стрелке до контакта поверхностей И и К с вертикальными стенками станочного паза, а вращением гайки 4 обеспечивается контакт поверхности Ж с горизонтальными поверхностями станочного паза. 10 ил. $ сл А-А tsD о: ел о N) СП

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1265025 (gg 4 В 23 Q 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, "

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ яркие 1

Фиг 2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

llO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3890008/25-08 (22) 22.04.85 (46) 23.10.86. Бюл. № 39 (72) Г. Ф. Федоров, Ю. А. Орлов и Ю. Ф. Перлова (53) 62.229.329 (088.8) (56) Авторское свидетельство СССР № 685475, кл. В 23 Я 3/00, 1978.

Радченко В. М. и др. Станочные приспособления в машиностроении. — М.: Машгиз, 1952, с. 353, фиг. 292. (54) УСТАНОВОЧНОЕ УСТРОЙСТВО

ДЛЯ ПРИСПОСОБЛЕНИЙ (57) Изобретение относится к обработке металлов резанием, а именно к устройствам для установки различных приспособлений на столах металлорежущих станков. Изобретение позволяет расширить технологические возможности путем установки приспособлений на столах с различными размерами станочных пазов. Устройство содержит стержень 1 со ступенчатой головкой, которая имеет упорную торцовую поверхность Ж и рабочие поверхности И и К. Рабочие поверхности И и К выполнены по спирали

Архимеда и предназначены для взаимодействия со станками станочного паза стола станка. Стержень 1 поворачивается по часовой стрелке до контакта поверхностей И и К с вертикальными стенками станочного паза, а вращением гайки 4 обеспечивается контакт поверхности Ж с горизонтальными поверхностями станочного паза. 10 ил.

12б5025

35

Формула изобретения

1

Изобретение относится к обработке металлов резанием, а именно к устройствам для установки различных приспособлений на столах металлорежущих станков.

Цель изобретения — расширение технологических возможностей путем обеспече ния установки приспособлений на столах металлорежущих станков с различными размерами станочных пазов.

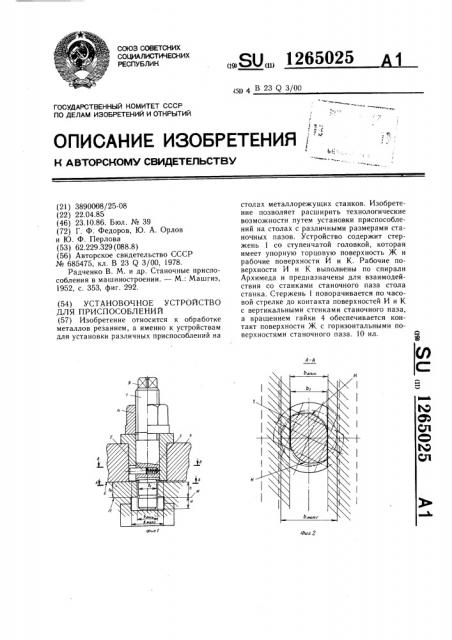

На фиг. 1 — изображено устройство в положении установки, продольный разрез; на фиг. 2 — разрез А — А на фиг. 1 (в положении установки); на фиг. 3 — - то же, (в положении базирования); на фиг. 4— разрез 6 — Б на фиг. 1; на фиг. 5 — — приспособление с базирующими элементами в положении установки на столе станка, общий вид; на фиг. б — разрез  — В на фиг. 5 (в положении установки); на фиг. 7 - — то же (в положении базирования); на фиг. 8 —— разрез à — Г на фиг. 5 (в положении базирования); на фиг. 9 — вид Д на фиг. 5 (в положении установки); на фиг. 10 — то же (в положении базирования) .

Установочное устройство для приспособлений состоит из стержня 1, фиксатора 2, пружины 3 и гайки 4. Стержень 1 установлен в приспособлении 5, а ступенчатая головка шириной Ьь предназначенная для базирования по направляющей поверхности станочного паза от Ьминдо Ьмакс и крепления приспособления к столу станка («e показан), выступает за опорную плоскость Е приспособлений 5.

Стержень 1 содержит базирующий элемент, выполненный в виде четырехгранной головки с поверхностями И, К, П и P и крепежный элемент в виде четырехгранной головки с поверхностями С, Т, Э и 1О и упорной поверхностью Ж, центрирующую и резьбовую поверхности и заканчивается многогранником Я. Рабочие поверхности И и К размещены на ступенчатой головке на высоте

h, которая должна быть меньше высоты hi минимального паза выбранного диапазона.

Поверхности И и К в сечении, перпендикулярном оси стержня 1, представляют собой фигуру, очерченную архимедовыми спиралями, сопряженными с прямыми (фиг. 2 и 8).

Ось стержня 1 проектируется на горизонтальную плоскость в токе М.

Центрирующей частью стержень 1 установлен в приспособлении 5. В центрирующей части расположен фиксатор 2 с пружиной 3.

Резьбовая часть предназначена для крепления приспособления 5 к столу станка гайкой 4.

Ступенчатая головка стержня 1, кроме рабочих поверхностей И и К, размещенных на высоте h, содержит элемент высотой

Н для крепления приспособления к столу станка, по форме соответствующий головке станочного болта и упорную поверхность Ж.

Исходными данными для построения архимедовой спирали является выбранный диапазон размеров станочных пазов, например диапазон 18 — 22 мм.

Устройство работает следующим образом.

В исходном положении головки стержней

1 сориентированы в приспособлении 5 вдоль оси паза. Ориентирование производится фиксатором 2, который пружиной 3 постоянно поджат к приспособлению 5. Положение головки стержня 1 определяется поворотом стержня 1 за многогранник Я до упора Л приспособления 5 против часовой стрелки.

Фиксатор 2, постоянно поджатый к приспособлению 5, делает устойчивой ориентацию головки стержня 1 относительно паза станка, а условие Ь|(Ь - позволяет беспрепятственно установить приспособление по пазу стола. Гайка 4 не затянута. Торец Ж выступает из-под плиты приспособления на величину больше Ьь Затем оба стержня 1 разворачивают за многогранник Я по часовой стрелке, при этом фиксатор 2 оказывается в нейтральном положении, и производят базирование приспособления рабочими поверхностями И и К, расположенными симметрично относительно центра симметрии, лежащего на оси стержня 1.

Когда головка стержня развернута до соприкосновения рабочими поверхностями И и

К с направляющими поверхностями пазов от

Ьмин до Ьмак и поворачиватъся больше не может, создаются условия для закрепления приспособления 5 торцовыми поверхностями

Ж на столе станка. При затягивании гайки

4 стержень 1 получает осевое перемещение, за счет чего выбирается зазор между торцом Ж стержня и торцом П станочного паза.

Установочное устройство для приспособлений, в корпусе которого размещены крепежные и базирующие элементы, при этом каждый крепежный элемент выполнен в виде стержня с гайкой и четырехгранной головкой на конце, а каждый базирующий элемент — в виде четырехгранной головки с рабочими поверхностями, при этом две грани крепежного и базирующего элементов выполнены плоскими, отличающееся тем, что, с целью расширения технологических возможностей путем установки приспособлений на столах с различными размерами станочных пазов, каждый базирующий элемент размещен на конце стержня, а его рабочие поверхности выполнены фасонными, образующими в сечении перпендикулярном оси стержня, фигуру, очерченную спиралями Архимеда, сопряженными с, прямыми линиями, образованными проекциями на плоскость грани базирующего элемента, при этом каждая плоская грань базирующего элемента размещена в одной плоскости с соответствующей плоской гранью крепежного элемента.

1265025

1265025 в

Qr иг.

Фиг. 7 иг.

Вид А

Вид A

Фиг. !й

Фиг. 9
