Лепестковый круг

Лепестковый круг

Иллюстрации

Показать все

Реферат



Изобретение относится к механической обработке металлов резанием, в частности касается конструкции инструмента для шлифования и полирования. Целью изобретения является повышение стойкости инструмента за счет повышения надежности крепления лепестков, а также повышение качества обработки. Указанная цель достигается тем, что на боковых поверхностях абразивных лепестков с двух сторон выполнены на разных уровнях пазы на глубину, равную половине ширины лепестка. Смежные лепестки сопрягаются по указанным пазам. Благодаря указанному соединению лепестков друг с другом на ступице круга они устанавливаются тангенциально, т.е. под углом к оси круга, что позволяет лепесткам плавно входить в зону обработки. 4 ил.

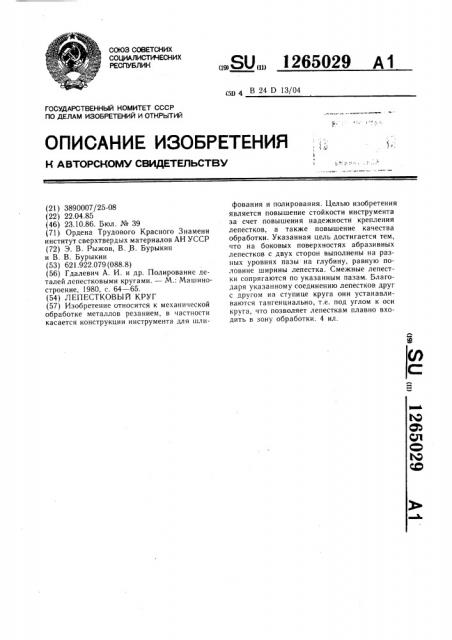

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (gg 4 В 24 D 13/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A8TOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3890007/25-08 (22) 22.04.85 (46) 23.10.86. Бюл. № 39 (71) Ордена Трудового Красного Знамени институт сверхтвердых материалов АН УССР (72) Э. В. Рыжов, В. В. Бурыкин и В. В. Бурыкин (53) 621.922.079 (088.8) (56) Гдалевич А. И. и др. Полирование деталей лепестковыми кругами. — М.: Машиностроение, 1980, с. 64 — 65. (54) ЛЕПЕСТКОВЫЙ КРУГ (57) Изобретение относится к механической обработке металлов резанием, в частности касается конструкции инструмента для шли„Я0„„1265029 А1 фования и полирования. Целью изобретения является повышение стойкости инструмента за счет повышения надежности крепления лепестков, а также повышение качества обработки. Указанная цель достигается тем, что на боковых поверхностях абразивных лепестков с двух сторон выполнены на разных уровнях пазы на глубину, равную половине ширины лепестка. Смежные лепестки сопрягаются по указанным пазам. Благодаря указанному соединению лепестков друг с другом на ступице круга они устанавливаются тангеициально, т.е. под углом к оси круга, что позволяет лепесткам плавно входить в зону обработки. 4 ил.

1265029

Формула изобретения

18

Фиг.!

Фиг. 2

Фиг.. 4

Составитель Л. Сергеева

Техред И. Верес Корректор А. Зимокосов

Тираж 740 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5 филиал ППП «Патент», r. Ужгород, ул. Проектная, 4

Редактор И. Горная

Заказ 5609/9

Изобретение относится к механической обработке металлов резанием и может быть использовано при шлифовании и полировании деталей.

Цель изобретения — повышение стойкости круга путем повышения надежности крепления лепестков, а также повышение качества обрабатываемой поверхности за счет плавного вхождения лепестков в зону обработки.

На фиг. 1 показан лепестковый круг; на фиг. 2 — вид А на фиг. 1; на фиг. 3— лепесток с пазами; на фиг. 4 — метод крепления лепестков.

Лепестковый круг содержит ступицу 1 с фланцами 2 и 3, закрепленными на ней стягивающими винтами 4. Между фланцами

2 и 3 установлены тангенциально лепест14и 5 с пазами 6. При этом пазы одного лепестка входят в пазы двух соседних, расположенных по обе стороны от него, образуя прочное крепление между собой. Крепление лепестков 5 со ступицей 1 осуществляется с помощью кольцевых выступов 7 и 8 фланцев 2 и 3, входящих в радиусные пазы 9 лепестков 5 на их торцах, и эпоксидной композици 10, заливаемой через отверстия во фланцах.

Изменяя расстояние между пазами а (фиг. 3), можно управлять плотностью упаковки лепестков.

Лепестковый круг работает следующим

5 образом.

Круг закрепляют на шпинделе шлифовального станка и придают ему вращение.

При помощи поперечной подачи шлифовальной бабки круг подводят к вращающейся детали до касания и создают ему необходимую деформацию. Лепестковый круг контактирует с обрабатываемой поверхностью кромками лепестков, установленных тангенциально к оси инструмента.

Лепестковый круг, на ступице которого между двумя фланцами установлены лепестки абразивной шкурки, причем на фланцах выполнены кольцевые выступы для фиксации лепестков, а на последних — соответствующие указанным выступам канавки, отличаюи ийся тем, что, с целью повышения стойкости круга путем повышения надежности крепления лепестков, с двух сторон каждого лепестка на разных уровнях выполнены пазы на глубину, равную половине ширины лепестков, при этом смежные лепестки сопряжены по указанным пазам.
