Стенд для испытания винтовертов

Стенд для испытания винтовертов

Иллюстрации

Показать все

Реферат



Изобретение относится к области машиностроения . Цель изобретения - повышение производительности, которая достигается за счет исключения операции вывинчивания винтов после каждого проведенного испытания винтоверта. Стенд для испытания винтовертов содержит основание 1 с закрепленными на нем стойками 2 и 3, в которых размеш,ены цапфы 4 и 5. Планка 6 с резьбовыми отверстиями 7 закреплена в цапфах 4 и 5. В резьбовых отверстиях 7 размешены винты 8 с головками 9 и дополнительными головками 10, жестко закрепленными на свободных концах винтов 8. 1 з.н. ф-лы, 2 ил. Ю 05 сд о со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (gg 4 В 25 В 21 00 с

ОПИОАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТЬЕННЫЙ НОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3878109/25-28 (22) 07.03.85 (46) 23.10.86. Бюл. № 39 (72) Л. М. Либерчук (53) 621.883 (088 8) (56) ОСТ 25 115 — 72. (54) СТЕНД ДЛЯ ИСПЫТАНИЯ ВИНТОВЕРТОВ (57) Изобретение относится к области машиностроения. Цель изобретения — повышение производительности, которая дости„„SU„, 1265031 А1 гается за счет исключения операции вывинчивания винтов после каждого проведенного испытания винтоверта. Стенд для испытания винтовертов содержит основание 1 с закрепленными на нем стойками 2 и 3, в которых размещены цапфы 4 и 5. Планка 6 с резьбовыми отверстиями 7 закреплена в цапфах 4 и 5. В резьбовых отверстиях 7 размещены винты 8 с головками 9 и дсполнительными головками 10, жестко закрепленными на свободных концах винтов 8.

1 з.п. ф-лы, 2 ил.

1265031

Формула изобретения

Составитель Ю. Сергеев

Техред И. Верес Корректор А. Зимокосов

Тираж 1031 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор И. Горная

Заказ 5608/9

Изобретение относится к машиностроению, в частности к стендам для испытания винтовертов.

Цель изобретения — повышение производительности путем исключения операции вывинчивания винтов после каждого проведенного испытания винтоверта.

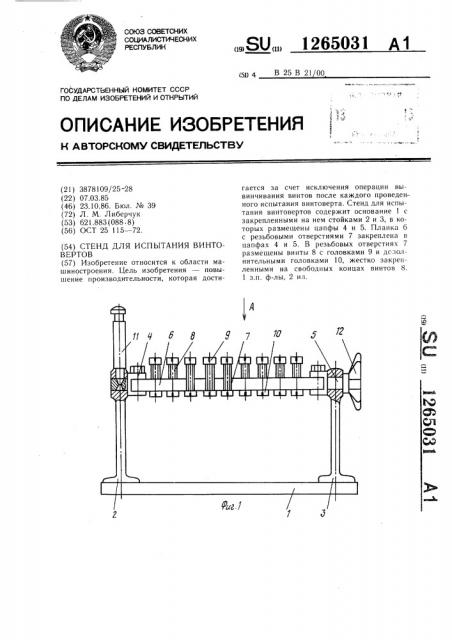

На фиг. 1 изображен стенд, общий вид; на фиг. 2 — вид А на фиг. 1.

Стенд для испытания винтовертов содержит основание 1, на котором закреплены стойки 2 и 3 с размещенными в них цапфами 4 и 5. В последних закреплена планка 6 с резьбовыми отверстиями 7, в которых установлены. винты 8 с головками 9 и дополнительными головками 10, жестко закрепленными на свободных концах винтов 8. В стойке 2 установлен фиксатор 11, взаимодействующий с цапфой 4. На цапфе 5 закреплена рукоятка 12.

Испытание винтоверта проводят следующим образом.

Винтоверт подводят к головке 9 винта 8 и закручивают винт 8 до упора в планку 6.

Производят завертывание всех установленных в планке 6 винтов 8, например пятидесяти. Затем вытягивают фиксатор 11, освобождают цапфу 4 и при помощи рукоятки

12 переворачивают планку 6 и опускают фиксатор 11. Для определения момента затяжки винты 8 вкручивают на 1 — 2 оборота при помощи динамоментрической отвертки. После этого стенд подготовлен к испытанию следующего винтоверта без выкручивания винтов 8. При необходимости испытать винтоверт при закручивании винтов с иным диаметром планку 6 заменяют на другую планку 6 с соответствующими диаметрами резьбовых отверстий 7 и размещенными в них винтами 8.

1. Стенд для испытания винтовертов, содержащий основание, связанную с ним планку с резьбовыми отверстиями и размещенные в последних винты с головками, отличающийся тем, что, с целью повышения производительности, он снабжен закрепленными на основании стойками, размещенными в последних цапфами, в которых закреплены концы планки, а каждый из винтов выполнен с дополнительной головкой на свободном конце.

2. Стенд по п. 1, отличающийся тем, что, с целью повышения удобства обслу25 живания, он снабжен закрепленным в стойке и взаимодействующим с одной из цапф фиксатором.
