Устройство для разрезки обрезиненного полотна

Устройство для разрезки обрезиненного полотна

Иллюстрации

Показать все

Реферат



Изобретение относится к оборудованию шинной промышленности и предназначено для раскроя обрезиненного полотна. С целью упрощения конструкции и повышения надежности устройства механизм отрыва полотна от подвижного ножа выполнен в виде ролика , установленного на штоке пневмоцилиндра и взаимодействующего с подкладкой из фрикционного материала. Ролик перемещается поступательно и одновременно получает вращение при фрикционном контакте с подкладкой. При этом он приближается к полотну, приподнимает его и перемещает в сторону от подвижного ножа, отрывая кромку полотна от ножа. 2 ил.

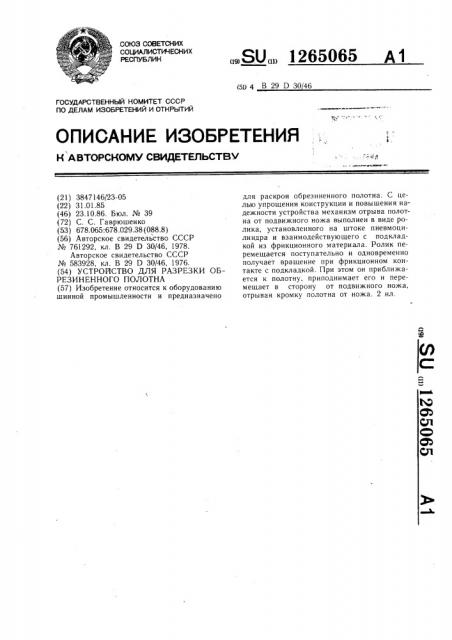

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1265065 д1 (50 4 В 29 D 3046

OllHCAHHE ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3847146/23-05 (22) 31.01.85 (46) 23.10.86. Бюл. № 39 (72) С. С. Гаврюшенко (53) 678.065:678.029.38 (088.8) (56) Авторское свидетельство СССР № 761292, кл. В 29 D 30/46, 1978.

Авторское свидетельство СССР № 583928, кл. В 29 D 30/46, 1976. (54) УСТРОЙСТВО ДЛЯ РАЗРЕЗКИ ОБРЕЗИНЕННОГО ПОЛОТНА (57) Изобретение относится к оборудованию шинной промышленности и предназначено для раскроя обрезиненного полотна. С целью упрощения конструкции и повышения надежности устройства механизм отрыва полотна от подвижного ножа выполнен в виде ролика, установленного на штоке пневмоцилиндра и взаимодействующего с подкладкой из фрикционного материала. Ролик перемещается поступательно и одновременно получает вращение при фрикционном контакте с подкладкой. При этом он приближается к полотну, приподнимает его и перемешает в сторону от подвижного ножа, отрывая кромку полотна от ножа. 2 ил.

1265065

Изобретение относится к оборудованию для шинной промышленности и может быть использовано в машинах для раскроя обрезиненного кордного полотна на заготовки.

Цель изобретения — упрощение конструкции и повышение надежности.

На фиг. 1 изображено устройство, общий вид в разрезе; на фиг. 2 — разрез А — А на фиг. 1.

Устройство содержит неподвижный нож 1, подвижный нож 2 и механизм отрыва полотна от подвижного ножа, который выполнен в виде ролика 3, установленного с помощью кронштейнов 4 на штоках 5 силовых пневмоцилиндров 6, закрепленных неподвижно в корпусе 7. На внутренней стенке 8 корпуса 7 закреплена подкладка 9 из фрикционного материала, находящаяся в постоянном контакте с роликом 3.

Устройство работает следующим образом.

После отрезки режущими инструментами — ножами 1 и 2 заготовки обрезиненного полотна 10 ролик 3 с помощью выдвигающихся штоков 5 силовых пневмоцилиндров 6 начинает подниматься в направлении стрелки Б до соприкосновения с заготовкой обрезиненного полотна 10. При этом в процессе перемещения ролик 3, контактируя с подкладкой 9, получает вращение в направлении против часовой стрелки и при соприкосновении с обрезиненным полотном 10 несколько приподнимает его в направлении стрелки Б и посредством фрикции сообщает перемещение в направлении стрелки В, отрывая тем самым отрезанную кромку полотна от режущего инструмента.

Применение изобретения позволит использовать приспособление для отрыва кромок обрезиненного полотна вне кинематической связи его с подающим механизмом машины для раскроя обрезиненного полотна на заготовки, что значительно упрощает конструкцию подающего механизма машины и позволяет использовать механизм с различными подающими устройствами.

Формула изобретения

Устройство для разрезки обрезиненного полотна, содержащее корпус с непод20 вижным и подвижным ножами и механизм отрыва полотна от подвижного ножа, отличающееся тем, что, с целью упрощения конструкции и повышения надежности, механизм отрыва полотна выполнен в виде смонтированных в корпусе ролика для взаимодействия с полотном, который закреплен на штоке пневмоцилиндра, и подкладки из фрикционного материала для взаимодействия с образующей ролика, установленной параллельно штоку пневмоцилиндра.

1265065

А-А

Составитель Е. Михайлова

Техред И. Верес Корректор М. Самборская

Тираж 640 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )К вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Н. Тупица

Заказ 5612/1!
