Класс H Olp; 21а, 73 № |26535
СССР

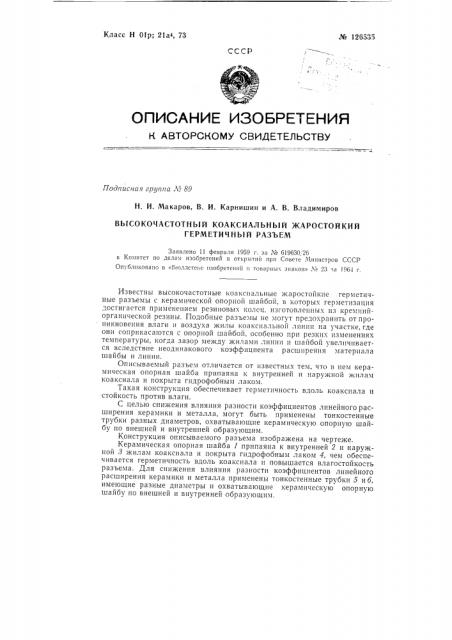

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписная группа Л3 89
Н. И. Макаров, В. И. Карнишин и А. В. Владимиров
ВЫСОКОЧАСТОТНЪ|Й КОАКСИАЛЬНЫЙ )КАРОСТОЙКИЙ
ГЕРМЕТИЧНЪ|Й РАЗЪЕМ
Заявлено 11 февраля 1959 г. за М 619630 26 в Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Ь,оллетеие изобретений и товарнык знаков» ¹ 23 за 1961 г.
Известны высокочастотные коаксиальные жаростойкие .герметичные разъемы с керамической опорной шайбой, в которых герметизация достигается применением резиновых колец, изготовленных из кремнийорганической резины. Подобные разъемы не могут предохранить от проникновения влаги и воздуха жилы коаксиальной линии на участке, где они соприкасаются с опорной шайбой, особенно при резких изменениях температуры, когда зазор между жилами линии и шайбой увеличивается вследствие неодинакового коэффициента расширения материала шайбы и линии.
Описываемый разъем отличается от известных тем, что в нем керамическая опорная шайба припаяна к внутренней и наружной жилам коаксиала и покрыта гидрофобным лаком.
Такая конструкция обеспечивает герметичность вдоль коаксиала и стойкость против влаги.
С целью снижения влияния разности коэффициентов линейного расширения керамики и металла, могут быть применены тонкостенные трубки разных диаметров, охватывающие керамическую опорную шайбу по внешней и внутренней образующим.
Конструкция описываемого разъема изображена на чертеже.
Керамическая опорная шайба 1 припаяна к внутренней 2 и наружной 8 жилам коаксиала и покрыта гидрофобным лаком 4, чем обеспечивается герметичность вдоль коаксиала и повышается влагостойкость разъема. Для снижения влияния разности коэффициентов линейного расширения керамики и металла применены тонкостенные трубки 5 и б, имеющие разные диаметры и охватывающие керамическую опорную шайбу по внешней и внутренней образующим. № 126535
Описанный разъем рассчитан на волновое сопротивление 50 ол, пригоден для работы при температурах от — 60 до +430 С и предназначен для работы на радиотехнических станциях и радиоизмерительной аппаратуре.
Предмет изобретения
1. Высокочастотный коаксиальный жаростойкий герметичный разьем с опорой из керамики и герметизирующими резиновыми прокладками, отличающийся тем, что, с целью обеспечения герметичности вдоль коаксиала и стойкости против влаги, в нем керамическая опорная шайба припаяна к внутренней и наружной жилам коаксиала и покрыта гидрофобным лаком.
2. Разъем по п. 1, отл и ч à ю щи и ся тем, что, с целью снижения влияния разности коэффициентов линейного расширения керамики и металла, применены тонкостенные трубки разных диаметров, охватывающие керамическую опорную шайбу ло внешней и внутренней образующим.
