ГАЗОВАЯ РАСШИРИТЕЛЬНАЯ МАШИНА, содержащая цилиндр с поршнем, покрытым снаружи слоем телоизоляции, отличающаяся тем, что, с целью повышения КПД, внутренняя поверхность цилиндра также покрыта слоем теплоизоляции, причем слои теплоизоляции имеют толщину, не превышаюшую длину тепловой волны в теплоизоляции , соответствующей частоте перемещения поршня.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5D 4 F 25 В 9 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Рпигп

Фиг1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3886036/31-06 (22) 15.04.85 (46) 23.10.86. Бюл. № 39 (71) Институт тепло- и массообмена им. А. В. Лыкова (72) Е. И. Широков (53) 621.57 (088.8) (56) Авторское свидетельство СССР № 1134859, кл. F 25 В 9/00, 1980.

„„SU„„1265441 (54) (57) ГАЗОВАЯ РАСШИРИТЕЛЬНАЯ

МАШИНА, содержащая цилиндр с поршнем, покрытым снаружи слоем телоизоляции, отличающаяся тем, что, с целью повышения

КПД, внутренняя поверхность цилиндра также покрыта слоем теплоизоляции, причем слои теплоизоляции имеют толщину, не превышающую длину тепловой волны в теплоизоляции, соответствующей частоте перемещения поршня.

1265441 д 2ам

ОЭ

Изобретение относится к холодильной технике, а именно к поршневым расширительным машинам.

Цель изобретения — повышение КПД машины.

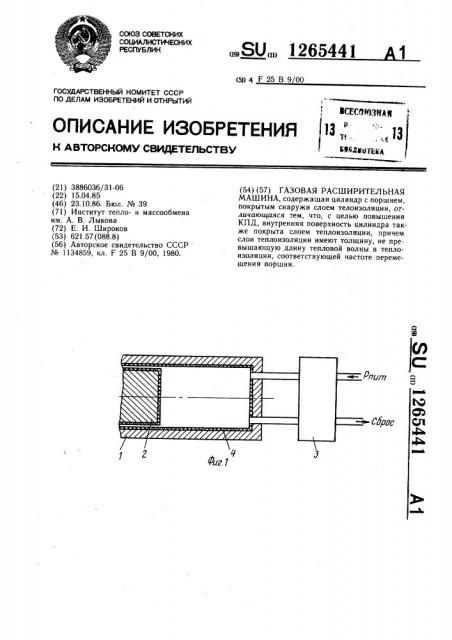

На фиг. 1 изображена схема газовой расширительной машины; на фиг. 2 — экспериментальная диаграмма изменения температуры Т и тепловых потоков q в рабочих полостях обычной и теплоизолированной расширительных машин.

Машина содержит цилиндр 1, поршень 2, блок 3 распределительных клапанов и слой теплоизоляции 4, толщина которого определяется из выражения где a> — коэффициент температуропроводности теплоизолирующего материала; co — характерная частота работы машины.

В качестве материалов для образования слоя теплоизоляции можно использовать, например, напыляемые полимеры, лакокрасочные покрытия или специально подобранные смазочные материалы с низкой теплопроводностью.

Машина работает следующим образом.

При наполнении рабочей полости с теплоизоляцией температура Тз газа в ней выше, чем температура Ti газа в обычной полости, за счет снижения теплового потока от газа к стенке, что повышает внутреннюю энергию газа и снижает его весовой расход (фиг. 2). После свершения работы, при сбросе газа, его температура ниже, чем в обычном приводе,. что несколько сокращает время выхлопа и, следовательно, увеличивает работу в единицу времени. Далее циклы повторяются.
