Реферат



СОЮЗ СОВЕТСНИХ

««

РЕСА!У БЛИН

„„SU „„1265491 (бц 4 G 01 J 3/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И ASTOPCHOMY СВИДЕТЕЛЬСТВУ

««

° °

Ъ«

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 1203376 (21) 3867928/31-25 (22) 11 ° 01. 85 (46) 23. 10.86. Бюл. Н 39 (72) В.А.Кирилловых и Ю.В.Шатохин (53) 535.853(088.8) (56) Федоров Б.Ф. Авиационная инфракрасная техника и светотехника.

Изд-во ВВИА им. Н.Е.Жуковского, 1953, с. 17.

Авторское свидетельство СССР

У 1203376, кл. G 01 J 3/02, 1984. (54) ГРАДУИРОВОЧНОЕ УСТРОЙСТВО ДЛЯ

СПЕКТРОГРАФОВ (57) Изобретение позволяет повысить точность калибровки путем компенсации влияния размеров светящегося

I . тела источника света на отношение освещенностей ступеней ступенчатого ослабителя. Градуировочное устройство для,спектрографов содержит источник 3 света, освещающий торцы 4 световодов 5. Торцы 4 второго и последующих световодоэ 5 отклонены от направления на светящееся тело источника света на угол P„, on еляемый выражением: P„ = а/R„ 1/2(Å,/Е„ -1), где а — характерный размер светящегося тела источника света, R„ — расстояние от светящегося тела источника света до торца n-ro световода, Š— освещенность торца 1-го свето< вода, E > — освещенность торца п-го @ световода. 1 ил.!

265491

1 =— а характерный размер светящегося тела источника света — расстояние от светяще» гося тела источника света до торца и-го световода

- освещенность торце

1-го световода, — освещенность торца и-го световода. где

45

E итель С.Иванов

И.Попович КоРРектоР Л.Патай

Заказ 5648/32 Тираж 778 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва,, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, 4

Изобретение относится к оптическому спектральному приборостроению и является усовершенствованием устройства по авт.св. У 1203376.

Целью изобретения является повышение точности калибровки путем компенсации влияния размеров светящегося тела источника света на отношение освещенностей стут еней ступенчатого ослабителя.

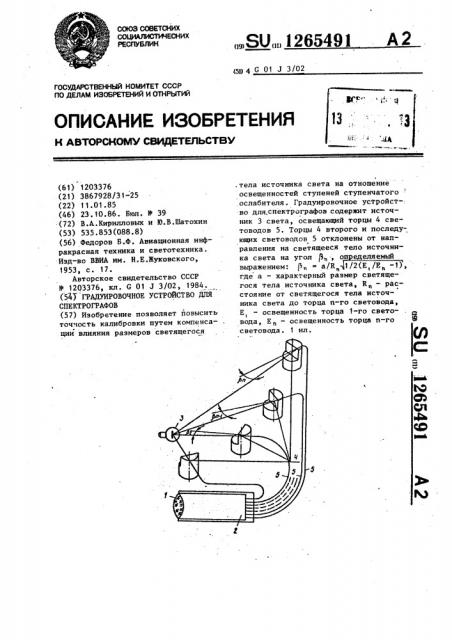

На чертеже изображена схема градуировочного устройства для снектрографов.

Градуировочное устройство для спектрографов содержит коллиматор калибровочную щель 2:со ступенчатым изменением яркости cseTa, образованную из торцов одноволоконных световодов, источник 3 света и обращенные к источнику света торцы 4 световодов

5. Торцы 4 второго и последующих световодов 5 отклонены от направления на светящееся тело источника 3 света на углы соответственно P,, P> .Р Величины углов P„ oïðåäåëÿþòcÿ о формуле а 1 Е< а -- -(— -1) (» R» 2 Е» где а — характерный размер светящегося тела источника света, R„ - расстояние от светящегося тела источника света до торца п-го световода

E, — освещенность торца 1-ro cseтовода;

E - освещенность торца и-го световода.

Величина угла » получае*ся иэ условия, что освещенность ступени калибровочной щели пропорциональна косинусу этого угла, причем делаются

;следующие допущения: функция cos P заменяется степенным рядом и берутся два первых члена ряда, источник света имеет светящееся тело с характернйм размером, квадрат величины которого много меньше учетверенного квадрата расстояния от светящегося тела источника светадо торца nepsoro световода

Состав

Редактор И.Шулла Техред

Градуировочное устройство для спектрографов работает следующим образом.

Световой поток от источника 3 света, пропорциональный отношению косинуса угла разворота к квадратурасстояния от светящегося тела источника света до торца соответствующего световода, попадает в световоды и, проходя через них, создает на калибровоч+ ной щели 2 ступени яркости с величинами, обратно пропорцнональнымн квадратам расстояний от светящегося те ла источника света до торцов соответствующих световодов. Коллиматор 1 обеспечивает получение параллельного пучка света на выходе градуировочного устройства.

20Формула изобретения

Градуировочное устройство для спектрографов по авт.св. У 1203376, отличающееся. тем, что, с

2 целью повышения точности калибровки путем компенсации влияния размеров светящегося тела источника света на отношение освещенностей ступеней

;тупенчатого ослабнтеля, торцы во30 локонных световодов, оптически сопряженные с источником света и образующие вторую и последующие ступени ступенчатого ослабителя,отклонены от направления на светящееся тело

З источника света на угол
