Устройство для испытания изделий на термоусталость

Устройство для испытания изделий на термоусталость

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике. Цель изобретения повышение производительности устройства за счет одновременного и независимого нагрева и охлаждения двух изделий. Устройство содержит герметичную камеру 1, разделенную на зону 4 тепла и зону 5 холода двумя . параллельными теплоизолирующими перегородками 2 и 3 со сквозными от- . верстиями 6 и 7. В пространстве меявду перегородками 2 и 3 разме щен привод поворота средств 8 и 9 крепления испытуемых изделий, которые установлены на концах зубчатых реек 19 и 20, кинематически связанных с редуктором 11. При испытании изделий одно из них через отверстие 6 подается в зону 4 тепла, а другое - через отверстие 7 в зону 5 холода. После достижения заданной температуры и вьщержки изделия извлекаются из соответствующих зон и (Л поворачиваются на 180 , при этом I нагретое изделие подается в зону 5 холода, а охлажденное - в зону 4 тепла. 2 ил. 05 СП ел СА Од

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

G 01 N $/60,. 1 .)

i)

1.

OI1HCAHHE HSOEPETEHHH

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

М

Ф

1$

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАН ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ.-(21) 3880309/25-28 (22) 02.04 ° 85 (46) 23. 10.86. Бюл. Ф 39 (72) Н.Н. Марков и И.В. Куликов

i(53) 620.172.25 1(088.8) (56) Авторское свидетельство СССР

Ф 896509, кл. G 01 N 3/60, 1980.

Авторское свидетельство СССР

У 868465, кл. С 01 И 3/60, 1980. (54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ ИЗДЕЛИЙ НА ТЕРМОУСТАЛОСТЬ (57) Изобретение относится к испытательной технике. Цель изобретения— повышение производительности устройства за счет одновременного и независимого нагрева и охлаждения двух

:изделий. Устройство содержит герметичную камеру 1, разделенную на

„„Я0„„1265536 А 1 зону 4 тепла и зону 5 холода двумя параллельными теплоизолирующими перегородками 2 и 3 со сквозными .от- . верстиями 6 и 7. В пространстве между перегородками 2 и 3 размещен привод поворота средств 8 и 9 крепления испытуемых изделий, которые установлены на концах зубчатых реек 19 и 20, кинематически связанных с редуктором 11. При испытании изделий одно из них через отверстие

6 подается в зону 4 тепла, а другое — через отверстие 7 в зону 5 холода. После достижения заданной температуры и выдержки изделия извлекаются из соответствующих зон и о поворачиваются на 180, при этом нагретое изделие подается в зону 5

"холода, а охлажденное — в зону 4 тепла. 2 ил. !

1 12

Изобретение относи-ся к испытательной технике, в частности к устройствам для испытания изделий на термоусталость.

Цель изобретения — повышение производительности испытания путем одновременного испытания двух изделий.

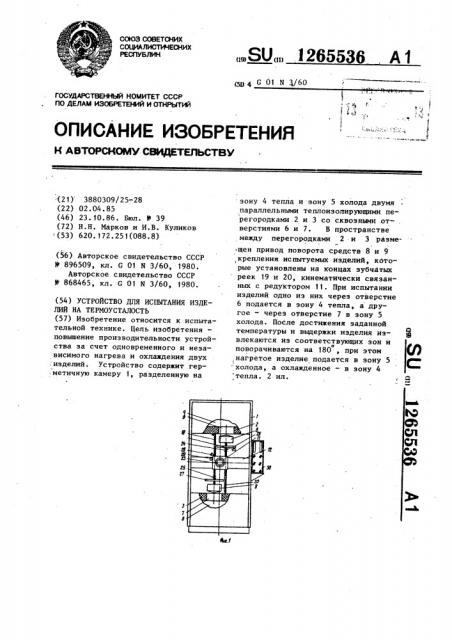

На фиг. 1 изображена схема предлагаемого устрбйства; на фиг. 2— схема привода поворота средства крепления испытуемых иэделий.

Устройство содержит герметичную камеру 1, разделенную двумя параллельными теплоиэолирующими перегородками 2 и 3 на зону 4 тепла и зону 5 .холода. В каждой перегородке 2 и 3 выполнено по сквозному отверстию 6 и 7. В пространстве между перегородками 2 и 3 установлено средство, крепления испытуемых изделий (не показаны), выполненное в виде зажимов

8 и 9, и средство их перемещения, выполненное в виде привода 10 поворота зажимов относительно оси„ перпендикулярной оси отверстий 6 и 7, и редуктора 11. Привод 10 закреплен на камере 1 с помощью кронштейна 12 и состоит из электродвигателя 13, кинематически связанного со штангой

14, установленной в подшипниках 15 . и 16. На свободном конце штанги 1I4 привода 10 закреплен редуктор 11 и жестко связанные с ним направляющие 17 и 18, в которых размещены зубчатые рейки 19 и 20, кинематичес.ки связанные через шестерни 21 и 22 редуктора 11 с электродвигателем

23. Оси зубчатых реек 19 и 20 совпадают с осями отверстий 6 и 7, а на их свободных концах установлены зажимы 8 и 9. На зубчатых рейках 19 и 20 под зажимами 8 и 9 установлены винтовые пружины ?4 и 25, соединенные с крышками 26 и 27, которые пред назначены для герметизации сквозных отверстий 6 и 7. Концевые выключатели 28 и 29 закреплены на кронштейне

12 и электрически связаны с блоком

30 управления испытанием и служат для ограничения угла поворота зубчатых реек 19 и 20.

Устройство работает следующим образом.

Два изделия, подлежащие испытанию, фиксируют в зажимах 8 и 9. Включают блок 30 управления испытанием, в результате чего в зонах 4 и 5 тепла и холода устанавливается и постоянно поддерживается заданная температура

65536 2

30

Затем с блока 30 управления подается команда на включение электродвигателя 13, поворачивающего штангу 14 с редуктором 11 относительно оси, перпендикулярной осям отверстий 6 и 7. При совпадении осей зубчатых. реек 19 и 20 с осями отверстий 6 и

7 выключатель 29 отключает электродвигатель 13 привода 10 поворота и включает электродвигатель 23 редуктора 11. Зубчатые рейки 19 и 20 одновременно перемещают зажим 9 в зону 5 холода, а затем 8 — в зону 4 тепла. Подпружиненные теплоизолирующие крышки 26 и 27 герметизируют отверстия 6 и 7, предотвращая утечки тепла и холода из соответствующих зон 4 и 5. После выдержки изделий при заданных температурах зубчатые рейки 19 и 20 извлекают зажимы 8 и 9 из зон 4 и 5 тепла и холода. Электродвигателем 13 они поворачиваются на 180 > а с помощью электродвигателя 23 и редуктора 12 снова вдвигаются через сквозные отверстия 6 и 7 в зоны 4 и 5 тепла и холода. В этом случае зажим 9 располагается в зоне

4 тепла, а зажим 8 — в зоне 5 холода, т.е. два испытуемых изделия одновременно подвергаются, термическому воздействию. нагревом и охлаждением, эа счет чего увеличивается производительность испытания. Повторение термических воздействий на испытуемые изделия .производят до тех нор, пока не изменятся контролируемые параметры (например, чувсвтвительность, если изделиями являются электронные приборы) и по числу циклов, приводящих к изменению этих параметров, судят о термоусталости изделий, Формула и э о б р е т е н и я

Устройство для испытания изделий на термоусталость, содержащее герметичную камеру, теплоизолирующую пере-. городку со сквозным отверстием, разделяющую камеру на зону тепла и зону холода, средство крепления испытуе-, мых изделий с приспособлением его перемещения и теплоиэолирующие крышки

У для герметизации отверстия,, о тл и ч а ю щ е е с я тем, что, с целью повышения производительности устройства, оно снабжено второй теплоизолирующей перегородкой со сквозным отверстием, установленной внутри

Составитель В.Гринеико

Редактор В.Иванова Техред М.Ходанич корректор А.Зимокосов

Заказ 5651/35

Тираж 728 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35 Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4 з 1265536

4 льно первой перегород- в направляющих ке, приспособление для перемещения занных с шестернями редуктора двух средства крепления размещено между зубчатых реек, оси которых совпадаперегородками и выполнено в виде при- ют с осями отверстий, теплоиэолируювода его поворота относительно оси g щие крышки подпружинены относительотверстий, закрепленного на приводе но реек, а средство крепления выполРедуктора, направляющих, жестко свя- нено в виде двух установленных на занных с редуктором, и размещенных соответствующих рейках зажимов.
