№ 126561 . Класс 21g, 18о, 42m, 14

21а, 36

СССР

r p>JA+óó *

ЩЦ1 т и@1 j Дт

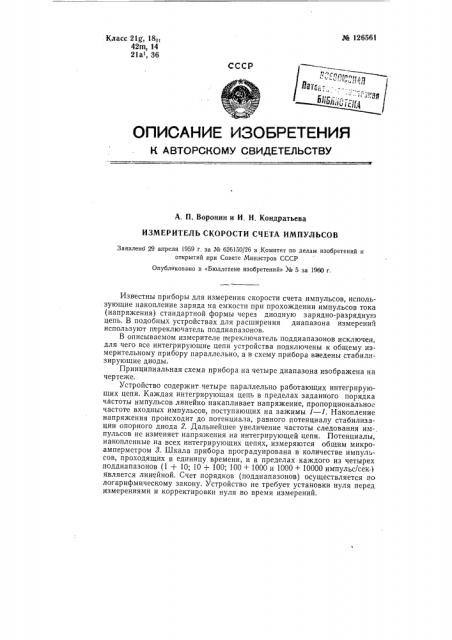

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. П. Воронин и И, H. Кондратьева

ИЗМЕРИТЕЛЬ СКОРОСТИ СЧЕТА ИМПУЛЬСОВ

Заявлено 29 апреля 1959 г, за № 626150/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 5 за 1960 r.

Известны приборы для измерения скорости счета импульсов, использующие накопление заряда ча емкости при прохождении импульсов тока (напряжения) стандартной формы через диодную зарядно-разрядную цепь. В подобных устройствах для расширения диапазона измерений используют п реключатель поддиапазонов.

В описываемом измерителе переключатель поддиапазонов исключен, для чего все интегрирующие цепи устройства подключены к общему измерительному прибору параллельно, а в схему прибора введены стабилизирующие диоды.

Принципиальная схема прибора на четыре диапазона изображена на чертеже.

Устройство содержит четыре параллельно работающих интегрирующих цепи. Каждая интегрирующая цепь в пределах заданного порядка частоты импульсов линейно накапливает напряжение, пропорциональное частоте входных импульсов, поступающих на зажимы 1 — 1. Накопление напряжения происходит до потенциала, равного потенциалу стабилизации опорного диода 2. Дальнейшее увеличение частоты следования им-, пульсов не изм няет напряжения на интегрирующей цепи. Потенциалы, накопленные на всех интегрирующих цепях, измеряются общим микроамперметром 8. Шкала прибора проградуирована в количестве импульсов, проходящих в единицу времени, и в пределах каждого из четырех поддиапазонов (1 + 10; 10 + 100; 100+ 1000 и 1000+ 10000 импульс/сек-) является линейной. Счет порядков (поддиапазонов) осуществляется по логарифмическому закону. Устройство не требует установки нуля перед измерениями н корректировки нуля во время измерений. № 126561

Предмет изобретения

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Н. С. Кутафина Гр. 97, 174, 86

Информационно-издательский отдел.

Объем 0,17 п. л. Зак. 1807

Поди. к печ. 25Л1-60 г,.

Тираж 1050 Цена 25 коп.

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.

Измеритель скорости счета импульсов на диодах со стрелочным индикатором, от л.и ч а ю щи и с я тем, что, с целью повышения точности и расширения диапазона измерений без переключения поддиапазонов, измерители скорости счета каждого поддиапазона подключены через диодные схемы фиксации к измерительному прибору.
