Автоматическое устройство для подачи воды в резервуар

Автоматическое устройство для подачи воды в резервуар

Иллюстрации

Показать все

Реферат



Изобретение относится к гидротехнике и может быть использовано для регулирования уровня воды в резервуарах . Включение в устройство для подачи воды в гидроразгрузочном узле втулки с зазором и концентрично полому штоку, кроме того, с зазором между ее нижним торцом и пйршнем,соединение втулки в верхней ее части с корпусом цилиндрической обоймы и образование заглушенной полости между втулкой и обоймой, сообщение полости над поршнем с водовыпускной трубой через отверстие в заглушенной полости позволяют повысить надежность устройства. 1 ил.

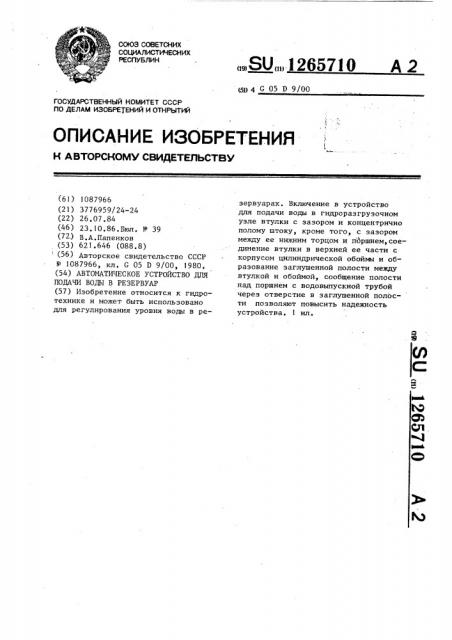

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU „„1265710

А2

1д) 4 С 05 Р 9/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К А BTOPCMOMY СВИДЕТЕЛЬСТВУ (61) 1087966 (21) 3776959/24-24 (22) 26,07,84 (46) 23.10.86.Бюл. №- 39 (72) В.А.Папенков (53) 621.646 (088.8) (56) Авторское свидетельство СССР № 1087966, кл. G 05 D 9/00, 1980. (54) АВТОМАТИЧЕСКОЕ УСТРОЙСТВО ДЛЯ

ПОДАЧИ ВОДЫ В РЕЗЕРВУАР (57) Изобретение относится к гидротехнике и может быть использовано для регулирования уровня воды в резервуарах. Включение в устройство для подачи воды в гидрораэгрузочном узле втулки с зазором и концентрично полому штоку, кроме того, с зазором между ее нижним торцом и пбршнем,соединение втулки в верхней ее части с корпусом цилиндрической обоймы и образование заглушенной полости между втулкой и обоймой, сообщение полости над поршнем с водовыпускной трубой через отверстие в заглушенной полости позволяют повысить надежность устройства. 1 ил.

1265710

1О

25

35

45

55

Изобретение относится к гидротехнике, может быть использовано для регулирования воды в резервуарах,каналах и на оросительных системах и является усовершенствованием устрой" ства по основному авт.св.В 1087966.

Цель изобретения — повышение надежности работы устройства.

На чертеже представлена схема автоматического устройства для подачи воды в резервуар.

Устройство смонтировано внутри резервуара 1, который имеет водовпускной 2 и водовыпускной 3 трубопровод.

На оголовке 4, смонтированном на вертикальном участке трубопровода 2,установлен запорный клапан 5,.соединенный полым штоком 6 с подвижным элементом, выполненным в виде поршня 7, размещенным в цилиндрической обойме

8, жестко связанной с водовыпускным трубопроводом 2. В полости обоймы 8 установлена втулка 9 с зазором и концентрично полому штоку 6 и с зазором между ее нижним торцом и поршнем 7, при этом втулка 9 в верхней ее части соединена с корпусом цилиндрической обоймы 8 и образует с ней заглушенную полость, которая отверстиями 10 сообщена с водовпускным трубопроводом 2. Полость 11 под поршнем 7 заглушена и сообщена с резервуаром 1 через полый шток 6. Втулка 9 предназначена. для направления движения воды первоначально к поршню 7 с тем, чтобы при работе устройства компенсировать усилие, создаваемое динамическим давлением воды и приложенное к запорному клапану 5. Таким образом, достигается снижение противоусилия, которое должно быть создано мембранным узлом регулирования и приложено к запорному клапану 5 при его закрывании. Это предотвращает разрушение мембраны узла регулирования и позволяет использовать устройство в широком диапазоне разницы давлений воды до и после запорного клапана 5, который жесткими тягами 12 соединен с мембраной узла регулирования, усилие которой, создаваемое гидростатическим давлением столба воды в резервуаре 1 над мембраной, приложено к запорному клапану 5.

Узел регулирования содержит расположенную снаружи оголовка емкость, разделенную мембраной на воздушную камеру 13, которая сообщается через трубку 14 с эластичной герметичной камерой 15, размещенной выше верхнего значения уровня воды в резервуаре 1, и на гидравлическую камеру 16 °

Мембранная гидравлическая камера 16 сообщается через гибкий трубчатый элемент 17 с полостью резервуара 1 на двух уровнях. В зоне нижнего уровня воды гибкий трубчатый элемент 17 выполнен в виде водоструйного насоса 18, наружное выходное отверстие которого направлено вниз и взаимрдействует с поплавковым клапаном 19,выполненным с возможностью ограниченного перемещения по выходной части водоструйного насоса 18, в верхней точке которого со стороны подключенного к нему трубчатого элемента 17, соединенного с мембраной гидравлической камерой 16, смонтирован воздуховыпускной клапан 20,,предназначенный для выпуска воздуха из камеры 16 при первоначальном наполнении резервуара 1. Верхний воронкообразный конец гибкого трубчатого элемента 17 удерживается жесткой штангой 21, а водоструйный насос 18 — жесткой штангой 22. Штангами 21 и 22 осуществляется раздельное фиксированное перемещение в резервуаре 1 гибкого трубчатого элемента 17 и водоструйного насоса 18.

Устройство работает следующим об" разом.

Перед первоначальным заполнением резервуара 1 устанавливают с помощью элементов узла регулирования заданные значения верхнего и нижнего уровней воды в резервуаре 1, после чего по водовпускному трубопроводу

2 подают воду с некоторым давлением.

Вода через отверстия 1О по кольцевой полости между обоймой 8 и втулкой 9 и далее через кольцевой зазор между. втулкой 9 и поршнем 7 поступает по

) кольцевому зазору между втулкой 9 и полым штоком 6 к запорному клапану 5, который из-за разницы эффективных площадей его самого и поршня 7 открывается и вода поступает в резервуар

1 ° При своем движении вода оказывает динамическое давление не только иа запорный клапан 5, но и на поршень 7 в противоположном направлении, вследствие чего результирующая этих противоусилий становится значительно мень.шей, чем в случае воздействия динамического давления воды исключительно

10 воды до и после запорного клапана устройства.

Составитель Т.Задворная

Техред И.Верес

Редактор Е.Папп

- Корректор С.Черни

Заказ 5661/43 Тираж 836

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Подписное

Производственно-полиграфическое предприятие, r.Óæãoðîä, ул.Проектная, 4. з .12657 на запорный клапан 5. Вследствие этого в значительной мере снижается необходимое противоусилие мембраны узла регулирования, благодаря которому закрывается запорный клапан 5 при достижении водой в резервуаре 1 заданного верхнего уровня. По мере отбора воды из резервуара I и при достижении ею заданного значения нижнего уровня, запорный клапан -10

5 открывается и цикл повторяетСЯ е

Предлагаемое автоматическое устройство для подачи воды харак- . 15 теризуется надежнои работой, целесообразно его использование в различных гидротехнических сооружениях в широком диапазоне разницы давлений формула изобретения

Автоматическое устройство для подачи воды в резервуар о авт,св.

N -1087966, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, в гидроразгрузочном узле установлена втулка с зазором и концентрично полому штоку и с зазором между ее нижним торцом и поршнем, причем втулка в верхней ее части соединена с корпусом цилиндрической обойма и образует с ней заглушенную полость, в которой расположено отверстие дпя со-, общения полости над поршнем с водовыпускным трубопроводом.
