Реферат



Изобретение относится к области накопления информации. Цель изобретения - уменьшение колебаний скорости перемещения магнитной ленты. Устройство содержит блоки 1 силовых ключей, формиров.атели 2 управляющих сигналов, электродвигатели 3, катушки 4 с магнитной лентой. 5, блок 6 воспроизводящих магнитйых головок, усилитель 7 синхросигналqB, блок 8 управления скоростью перемещения:, формирователь 9 синхронизирующих импульсов , счетчики 10 и 11, блоки 12 и 13 сравнения, кварцевый генератор 14, блок 15 памяти, входные шины 16 и 17, регистр 18 режима работы, мультиплексор 19, элементы И 20и 21, (Л to а СП 00 4 сл

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„„1265845

А1 (so 4 С 11 В 15/46

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3904513/24-10 (22) 04.06.85 (46) 23.10.86. Бюл. №- 39 (72) В.И.Циунчик, А.М.Жаврид, В.И.Сидоров и В.И.Чеховский (53) 681.846.73(088.8) (56) Авторское свидетельство СССР

¹ 538408, кл. С 11 В 15/46, 1975.

Авторское свидетельство СССР № 746705, кл. G 11 В 15/46, 1977. (54) УСТРОЙСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ

МАГНИТНОЙ ЛЕНТЫ ,(57) Изобретение относится к области накопления информации. Цель изобретения — уменьшение колебаний скорости переМещения магнитной ленты.

Устройство содержит блоки 1 силовых ключей, формирователи 2 управляющих сигналов, электродвигатели 3, катушки 4 с магнитной лентой. 5, блок 6 воспроизводящих магнитных головок, усилитель 7 синхросигналов, блок 8 управления скоростью перемещения, формирователь 9 синхронизирующих импульсов, счетчики 10 и 11, блоки f2 и i3 сравнения, кварцевый генератор

14, блок 15 памяти, входные шины 16 и 17, регистр f8 режима работы, муль-: типлексор 19, элементы И 20 и 21, 1265845 элементы ИЛИ-HE 22 и 23, триггеры 24 позволяет достичь сочетания мгновени 25, регистры 26 и 27 сдвига, коль- ного приращения скорости перемещения цевые сдвиговые регистры 28 и 29, магнитной ленты сразу же после полуэлементы ИЛИ 30 и 31 и входные шины чения знака ее отклонения от номи32, 33, 35, 36, 37 и 38. Введение нального значения с обеспечением боновых элементов и образование новых лее медленного повышения ее среднего связей между элементами устройства значения. 1 ил..

Изобретение относится к области накопления информации, а именно к устройствам для перемещения магнитной ленты.

Целью изобретения является уменьшение колебаний скорости перемещения магнитной ленты.

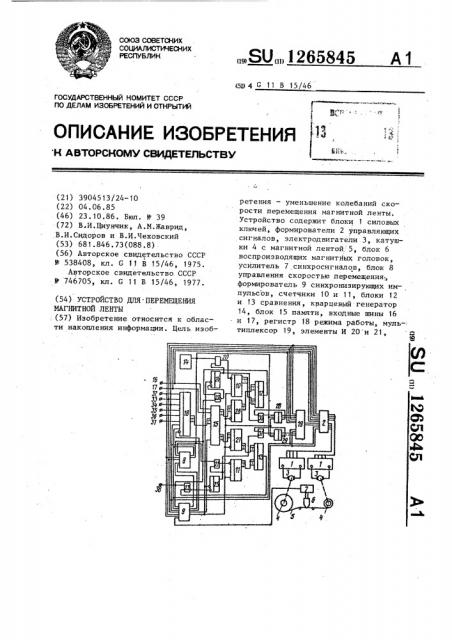

На чертеже изображено предложенное устройство для перемещения магнитной ленты, вариант.

Устройство содержит блоки 1 силовых ключей, подсоединенные входами к формирователю 2 управляющих сигналов и подключенные выходами к электродвигателям 3, кинематически соединенным с катушками 4, на которых размещена магнитная лента 5, сопряженная с блоком 6 воспроизводящих магнитных головок, соединенным со входом усилителя 7 синхросигналов, блок 8 управления скоростью перемещения, формирователь 9 синхронизирующих импульсов, первый и второй счетчики 10 и 11, первый и второй блоки 12 и 13 сравнения и кварцевый генератор 14.

Устройство содержит также блок 15 памяти, подсоединенный первым, вторым и третьим входами соответственно к первому выходу формирователя 9 синхронизирующих импульсов и к первой и второй входным шинам 16 и 17, соединенным с первым и вторым входами формирователя 2 управляющих сигналов, регистр 18 режима работы, мультиплексор 19, первый и второй элементы И 20 и 21, йервый и второй элементы ИЛИ-HE 22 и 23, первый и второй триггеры 24 и 25, первый и второй регистры 26 и 27, первый и второй кольцевые сдвиговые регистры

28 и 29 и первый и второй элементы

ИЛИ 30 и 31. Третий и четвертый входы формирователя 2 управляющих сигна,лов подсоединены к третьей и четвер, той входным шинам 32 и 33, соединенным соответственно с первым и вторым входами блока 8 управления скоростью перемещения. Третий и четвертый

l входы блока 8 управления скоростью перемещения подключены соответственно ко второму и третьему выходам формирователя 9 синхронизирующих импульсов, первый вход которого соеди-!

О нен с пятой входной шиной 34. Регистр 18 режима работы подсоединен входом синхронизации и первым, вторым и третьим информационными входами соответственно к четвертому входу

15 формирователя 9 синхронизирующих импульсов и к шестой, седьмой и восьмой входным шинам 35-37 и подключен

;четвертым и пятым информационными входами к первому и второму выходам

20 .блока 8 управления сКоростью перемещения, соединенным со вторым и третьим входами формирователя 9 синхро. низирующих импульсов и с пятым и

f шестым входами формирователя 2 управ25 ляющих сигналов. Выходы мультиплексо1 ра 19 подключены к седьмому и восьмому входам формирователя 2 управляющих сигналов. Первый и второй элементы И 20 и 21 соединены выходами со

3О входами синхронизации соответственно первого и второго счетчиков 10 и 11 и подсоединены первыми входами к вы ходу кварцевого генератора 14, под" ключенному к пятому входу блока 8

35 Управления скоростью перемещения.Первый.и второй элементы ИЛИ-HE 22 и 23, подсоединены первыми входами к выхо. дам соответственно первого и второго блоков 12 и 13 сравнения и соеди4О иены вторыми входами с девятой вход ной шиной 38, подключенной к шестому входу блока 8 управления скоростью перемещения и к четвертому входу

- формирователя 9 синхронизирующих им3 126, пульсов. Нятыи вход формирователя 9 синхронизирующих импульсов подсоединен к выходу усилителя 7 синхросигналов. Входы синхронизации первого и второго триггеров 24 и 25 соединены с пятым выходом формирователя 9

5 синхронизирующих импульсов, подключенным к установочным входам первого и второго счетчиков 10 и 11, подключенньгх выходами к входам соответ- 10 ственно первого и второго блоков 12 и 13 сравнения. Первый и второй регистры 26 и 27 соединены выходами с другими входами соответственно первого и второго блоков 12 и 13 срав15 нения, Выход кварцевого генератора

14 подключен к первым входам первого и второго кольцевых сдвиговых регистров 28 и 29.1 подсоединенных вторыми входами к выходам соответственно пер-

20 вого и второго элементов ИЛИ 30 и 3 1 и соединенных первыми и вторыми выходами со входами мультиплексора 19.

Другие входы мультиплексора 19 подсоединены к первой входной шине

16,. к первому и второму выходам блока 8 управления скоростью перемещения и к третьей, четвертой и пятой входным шинам 32-34, соединенным с шестым, седьмым и восьмым инфомационны30 ми входами регистра 18 режима работы, подключенного выходами к другим входам блока 15 памяти. Выходы блока

15 памяти подключены к информационным входам первого и второго регистров 26 и 27, соединенных входами синхронизации с пятым выходом формирователя 9 синхронизирующих импульсов, подсоединенному к третьим входам первого и второго кольцевых сдвиговых регистров 28 и 29. Третьи выходы первого и второго кольцевых сдвиговых регистров 28 и 29 подключены к первым входам соответственно первого и второго элементов ИЛИ 30 и 31, подсоединенных вторыми входами к выходам соответственно первого и второго триггеров 24 и 25, соединенным со вторыми входами соответственно первого и второго элементов

И 20 и 21. Установочные входы первого и второго триггеров 24 и 25 подсоединены к выходам соответственно первого и второго элементов ИЛИ-НК

22 и 23.

Работа предложенного устройства для перемещения магнитной ленты происходит следующим образом.

5845 4

Сигналы, поступающие с блока 9 управления скоростью перемещения и по третьей, четвертой, пятой, шестой, седьмой и восьмой входным шинам 3237, задают код режима работы, который заносится в регистр 18 режима работы по импульсу с формирователя 8 синхронизирующих импульсов. Сигналы . регистра 18 режима работы подаются на блок 15 памяти, на который со второй входной шины 17 поступает сигнал заданной скорости. Блок 15 памяти по импульсу опроса формирует различные восьмиразрядные кодовые слова, которые заносятся в первый и второй регистры 26 и 27 при поступлении импульса с формирователя 9 синхронизирующих импульсов. Одновременно этим же импульсом производится установка в единичное состояние первого и второго триггеров 24 и 25 и установка в нулевое состояние первого и второго счетчиков 10 и 11 и первого и второго кольцевых сдвиговых регистров 28 и 29.:Уровни; логической "1" с первого и второго триггеров 24 и 25 разрешают прохождение сигнала кварцевого генератора 14 через первый и второй элементы И 20 и 21 на первый и второй счетчики 10 и 11, а также воздействуют через первый и второй элементы ИЛИ 30 и 31 на первый и вто" рой кольцевые сдвиговые регистры 28 и 29, в которые начинают заноситься единичные коды. Первый и второй счетчики 10 и 11 воздействуют соответственно на первый и второй блоки 12 и 13 сравнения, на которые воздействуют также первый и второй регистры

26 и 27 соответственно. При равенстве кодой первого счетчика 10 и первого регистра 26 первый блок 12 сравнения вырабатывает высокий уровень, устанавливающий через первйй элемент

ИЛИ-НЕ 22 первый триггер 24 в нулевое состояние, обеспечивающее прекращение занесения единиц в первый кольцевой сдвиговый регистр 28. Аналогично, при равенстве кодов второго счетчика 11 и второго регистра 27 второй блок 13 сравнения вырабатывает высокий уровень, устанавливающий через второй элемент ИЛИ-НЕ 23 второй триггер 25 в нулевое состояние, обеспе.— чивающее прекращение занесения единиц во второй кольцевой сдвиговый регистр 29. В результате этого первый и второй кольцевые сдвиговые регистры 28 и 29 формируют сигналы, подаБ 12658 наемые на мультиплексор 19, на кото= рый по первой, второй, третьей, четвертой и пятой входным шинам 16, 17, 32, 33 и 34 поступают сигналы режима работы. Мультиплексор 19 через фор5 рирователь 2 управляющих сигналов воздействует на блоки 1 силовых ключей, формирующих токи через электродвигатели 3. Электродвигатели 3 посредством катушек 4 обеспечивают пе — ремещение магнитной ленты 5. При том блок 6 воспроизводящих магнитных головок воспроизводит с магнитной ленты 5 записанный на ней контрольный сигнал, который через усилитель 7 синхросигналов подается на формирователь 9 синхронизирующих импульсов.

Формула

Предложенное устройство обеспечи20 вает уменьшение колебаний скорости перемещения магнитной ленты. Это достигается сочетанием мгновенного приращения скорости перемещения магнитной ленты сразу же после получения

25 знака ее отклонения от номинального значения с обеспечением более медленного повышения ее среднего значения. изобретения

Устройство для перемещения магнитной ленты, содержащее блоки силовых ключей, подсоединенные входами к формирователю управляющих сигналов, а выходами — к электродвигателям, кй- З5 нематически соединенным с катушками, на которых размещена магнитная лента, сопряженная с блоком воспроизводящих магнитных головок, соединенным с входом усилителя синхросигналов, блок

4Q управления скоростью перемещения, формирователь синхронизирующих импульсов, первый счетчик, первый блок сравнения, кварцевый генератор и входные шины, о т л и ч а ю щ е е с я тем, что, 45 ! с целью уменьшения колебаний скорости .перемещения магнитной ленты, в него ,введены второй счетчик, второй блок сравнения, блок памяти, подсоединенный первым, вторым и третьим входами 50 соответственно к первому выходу формирователя синхронизирующих импульсов и к первой и второй входным шинам, соединенным с первым и вторым входами формирователя управляющих сигналов, подсоединенного третьим и четвертым входами к третьей и четвертой входным шинам, соединенным

45 Ь соответственно с первым и вторым входами блока упранле ния с корост ью перемещения, подключенного третьим и четвертым входами соответственно к второму и третьему выходам формирователя синхронизирующих импульсов, первый вход которого соединен с пятой входной шиной, регистр режима работы, подсоединенный входом синхронизации и первым, вторым и третьим информационными входами соответственно к четвертому выходу формирователя синхронизирующих импульсов и к шес— той, седьмой и восьмой входным шинам и четвертым и пятым информационными входами — к первому и второму выходам блока управления скоростью перемещения, соединенным с вторым и третьим входами формирователя синхронизирующих импульсов и с пятым и шестым входами формирователя управляющих сигналов, мультиплексор,подключенный выходами к седьмому и восьмому входам формирователя управляющих сигналов, первый и второй элементы И, соединенные выходами с входами синхронизации соответственно первого и второго счетчиков и подсоединенные первыми входами к выходу кварцевого генератора, подключенному к пятому входу блока управления скоростью перемещения, первый и второй элементы ИЛИ-НЕ, подсоединенные первыми входами к выходам соответственно первого и второго блоков сравнения и соединенные вторыми входами с девятой входной шиной, подключенной к шестому входу блока управления скоростью перемещения и к четвертому входу формирователя синхронизирующих импульсов, подсоединенного пятым входом к выходу усилителя синхросигналов, первый и второй триггеры, соединенные входами синхронизации с пятым выходом формирователя синхронизирующих импульсов, подключенным к установочным входам первого и второго счетчиков, подключенных выходами к входам соответственно первого и вторго блоков сравнения, первый и второй регистры, соединенные выходами с другими входами соответственно первого и второго блоков сравнения, первый и второй кольцевые сдвиговые регистры и первый и второй элементы ИЛИ, причем выход кварцевого генератора подключен к первым входам первого и второго кольцевых сдвиговых регистров, подсоединенных вторыми входаСоставитель Ю.-К.Розенкранц

Техред М.Ходанич - Корректор"И.Муска

Редактор П.Коссей

Заказ 5671/50 Тираж 543 Подпис ное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д . 4/5

Производственно-полиграфическое предприятие, r.Óêãîðîä, ул.Проектная, 4

7 1265845 ми к выходам соответственно первого диненных входами синхронизации к пяи второго элементов ИЛИ и соединен- тому выходу формирователя синхронизи-. ных первыми и вторыми выходами с вхо- руюших импульсов, подключенному к дами мультиплексора, другие входы,третьим входам первого и второго которого подсоединены к первой вход- кольцевых сдвиговых регистров, сое"! ной шине, к первому и второму выхо- диненных третьими выходами с первыдам блока управления скоростью пере- ми входами соответственно первого мещения и к третьей, четвертой и пя- и второго элементов ИЛИ, вторые вхотой входным шинам, соединенным с шес- ды которых подсоединены к выходам тым, седьмым и восьмым информацион- 1р соответственно первого и второго ными входамн регистра режима работы, элементов И, а установочные входы подключенного выходами к другим вхо- первого и второго триггеров подсоедам блока памяти, выходы которого динены к выходам соответственсоединены с информационными входами но первого и второго элемен первого и второго регистров, подсое- 15 тов ИЛИ вЂ” НЕ °
