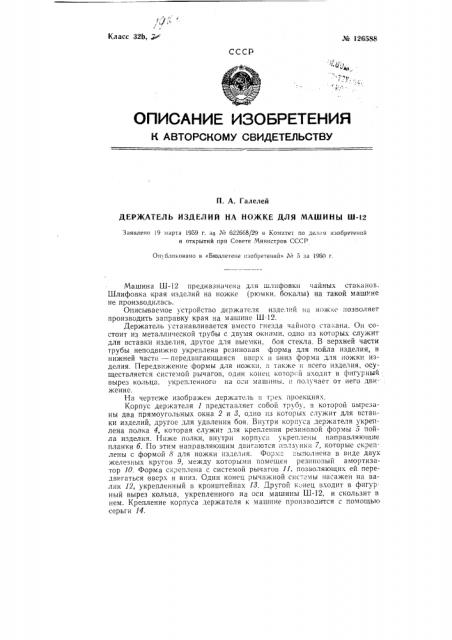

Класс 32о, .а" № 126588

СССР

°, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

П. А. Галелей

ДЕРЖАТЕЛЬ ИЗДЕЛИЙ НА НОЖКЕ ДЛЯ МАШИНЫ Ш-12

Заявлено 19 марта l959 г. за ЛЪ 622668/29 в Комитет по дезам изобретений и открытий нри Совете Министров СССР

Опубликовано в «Бюллетене изобретений» М 5 за 1960 г.

Машина Ш-12 предназначена для шлифовки чайных стаканов.

Шлифовка края изделий на ножке (рюмки. бокалы) на такой машине не производилась.

Описываемое устройство держателя изделий на ножке позволяет производить заправку края на машине Ш-12.

Держатель устанавливается вместо гнезда чайного стакана. Он состоит из металлической трубы с двумя окнами, одно из которых служит для вставки изде.сия, другое для выемки, боя стекла. В верхней части трубы неподвижно укреплена резиновая форма для пойла изделия, в нижней части — передвигающаяся вверх и ьниз форма для ножки изделия. Передвижение формы для ножки, а также и всего изделия, осуществляется системой рычагов, один конец которой входит в фигурный вырез кольца, укрепленного на оси машпнь), и получает от него движение.

На чертеже изображен держатель в трех проекциях, Корпус держателя 1 представляет собоп трубу, в которой вырезаны два прямоугольных окна 2 и 8, одно пз которых служит для вставки изделии, другое для удаления боя. Внутри корпуса держателя укреплена полка 4, которая служит для крепления резиновой формы б пойла изделия, Ниже полки, внутри корпуса укреплены направляющие планки б. По этим направляющим двигаются ползунки 7, которые скреплены с формой 8 для ножки изделия. Форма ыполнена в виде двух железных кругов 9, между которыми помещен резиновый амортизатор 10. Форма скреплена с системой рычагов 11, позьоляющих ей передвигаться вверх и вниз. Один конец рычажной системы насажен на валик 12, укрепленный в кронштейнах 18. Другой конец входит в фигурный вырез кольца, укрепленного на оси машины Ш-12, и скользит в нем. Крепление корпуса держателя к машине производится с помощью серьги 14.
