Устройство для сборки сердечника магнитопровода

Устройство для сборки сердечника магнитопровода

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике , в частности к технологическому , оборудованию для магнитопроводов электрических машин. Целью изобретения является расширение технологических возможностей за счет сборки пакетов различных типоразмеров. Устройство содержит загрузочный механизм, корпус с ориентирующими элементами в виде калибров, имеющих возможность колебательного вращения и установленных в каретках, которые расположены в направляющих пазах корпуса и снабжены механизмом их перемещения. Калибры снабжены механизмом их фиксирования . Загрузочный механизм сталкивает листы статора на калибры, совершающие колебательные вращательные движения. После укладки всей дозы листов калибры повернуты в пазах листов максимально, предотвращая их смещение , и фиксируются в этом положеi нии. После фиксации калибров пакет скрепляют. Наличие механизма перемеСО щения кареток позволяет устанавливать калибры по размеру пластин. 1 з.п. ф-лы. 4 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

09) (11) д1) 4 Н 02 К 15/02

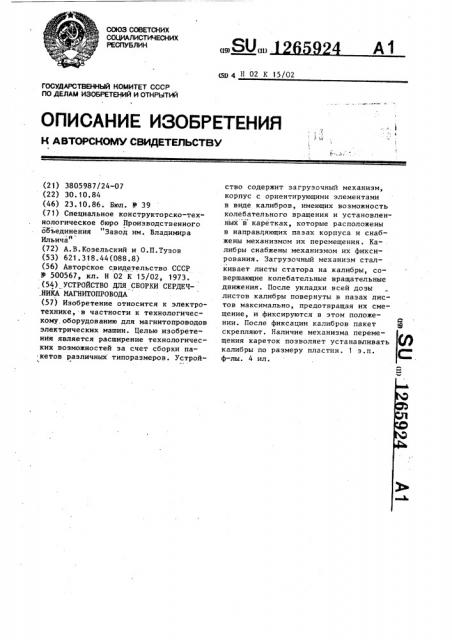

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3805987/24-07 (22) 30. 10.84 (46) 23.10.86. Бюл. У 39 (71) Специальное конструкторско-технологическое бюро Производственного объединения "Завод им. Владимира

Ильича" (72) А.В.Козельский и О.П.Тузов (53) 621.318.44(088 ° 8) (56) Авторское свидетельство СССР

У 500567, кл. Н 02 К 15/02, 1973. (54) УСТРОЙСТВО ДЛЯ СБОРКИ СЕРДЕЧНИКА МАГНИТОПРОВОДА (57) Изобретение относится к электротехнике, в частности к технологическому. оборудованию для магнитопроводов электрических машин. Целью изобретения является расширение технологических воэможностей за счет сборки пакетов различных типоразмеров. Устройство содержит загрузочный механизм, корпус с ориентирующими элементами в виде калибров, имеющих возможность колебательного вращения и установленных в каретках, которые расположены в направляющих пазах корпуса и снабжены механизмом их перемещения. Калибры снабжены механизмом их фиксирования. Загрузочный механизм сталкивает листы статора на калибры, совершающие колебательные вращательные движения. После укладки всей дозы листов калибры повернуты в пазах листов максимально, предотвращая их смещение и фиксируются в этом положеt

И нии. После фиксации калибров пакет Е скрепляют. Наличие механизма перемещения кареток позволяет устанавливать калибры по размеру пластин. 1 э.п. ф-лы. 4 ил.

1265 в промежуток между выступами колеса;

17 и под действием пружины 30 фикси- рует его в этом положении. Механизм линии перемещает корпус 2 с дозой ориентированных листов на позицию опрессовки и сварки пакета, При перемещении корпуса 2 хвостовик 31 фиксатора 22 выходит из зацепления со штоком гидроцилиндра 24. Одновременно с этим цилиндрический выступ 15 выхо-10 дит из паза 16, разрывая кинематическую связь между колесом 17 и кривошипным диском 11. Для настройки стапелирующего блока на другой типоразмер листов разъединяют скрепленные 15 винтами части шатуна 18 (при этом одна часть остается соединенной со шпинделем, а другая — с двухдисковым колесом 17), и ключом, вставленным в центральное отверстие шайбы 20, 70 вращают ее. При этом хвостовики 21 кареток 3, входящие в спиральные пазы шайбы 20, перемещают каретки в радиальном направлении. После установки кареток в. требуемое положение части 25 шатунов 18 вновь скрепляют. Для установки требуемого угла поворота калибров 5 вращением винта 12 перемещают гайку 13 и установленную на ней

924 4 опору шатуна 18, при этом изменяется угол поворота кривошипного диска 11.

Зафиксированное изменение через звенья 17-19 передается шпинделям 4.

Формула из обре те ния

1. Устройство для сборки сердечника магнитопровода, содержащее загрузочный механизм, корпус с ориентирующими элементами в виде калибров, имеющих возможность вращения, о т— л и ч а ю щ е е с я тем, что, с целью расширения технологических воэможностей за счет сборки пакетов различных типоразмеров, корпус выполнен с радиальными направляющими пазами и содержит каретки, установленные в этих пазах, снабженные механизмом их перемещения, калибры установлены в каретках, имеют возможность колебательного вращения и снабжены механизмом фиксации их положения.

2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что наибольший размер сечения рабочей части калибра выполнен большим, чем ширина паза

1пластины пакета.

1265924

1265924
