Формирователь разностной частоты импульсных последовательностей

Формирователь разностной частоты импульсных последовательностей

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано в устройствах с фазовой автоподстройкой частоты. Цель изобретения - увеличение точности вычисления разностной частоты и повьинение быстродействия устройства. Устройство содержит триггеры 1, 2 и 3 и элемент И-НЕ 4. Для достижения поставленной цели в устройство введен формирователь 5 импульсов по переднему и заднему фронтам. Кроме того, в описании предусмотрен вариант выполнения формирователя в состав которого введены дополнительные триггер, элемент И-НЕ и формирователь импульсов по переднему и заднему фронтам. 1 з.п.ф-лы, 3 ил. Sfi (Л ts3 О5 сд со оо О

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1265985

А1 (5!) 4 Н 03 К 5 24

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ! лЪ

3-, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

) 4 1 с

Н АBTOPCKOMY СВИДЕТЕЛЬСТВУ (21) 3812553/24-21 (22) 19. 11.84 (46) 23.10.86. Бюл. № 39 (72) И. В. Колосов, М. Я. Осетров и А. В. Колосов (53) 621.374.387 (088.8) (56) Авторское свидетельство СССР № !102027, кл. Н 03 К 5/156, 1983.

Авторское свидетельство СССР № 947954, кл. Н 03 К 5/24, 1982. (54) ФОРМ ИРОВАТЕЛ Ь РАЗНОСТНО)

ЧАСТОТЫ ИМПУЛЬСНЫХ ПОСЛЕДОВАТЕЛ ЬНОСТЕЙ (57) Изобретение может быть использовано в устройствах с фазовой автоподстройкой частоты. Цель изобретения — увеличение точности вычисления разностной частоты и повышение быстродействия устройства. Устройство содержит триггеры 1, 2 и 3 и элемент И-НЕ 4. Для достижения поставленной цели в устройство введен формирователь 5 импульсов по переднему и заднему фронтам. Кроме того, в описании предусмотрен вариант выполнения формирователя в состав которого введены дополнительные триггер, элемент И-НЕ и формирователь импульсов по переднему и заднему фронтам. ! з.п.ф-лы, 3 ил.

1265985

Изобретение относится к импульсной технике и может быть использовано в устройствах с фазовой автоподстройкой частоты.

Цель изобретения — увеличение точности вычисления разностной частоты при одновременном повышении быстродействия устройства, а также расширение диапазона отношений входных частот.

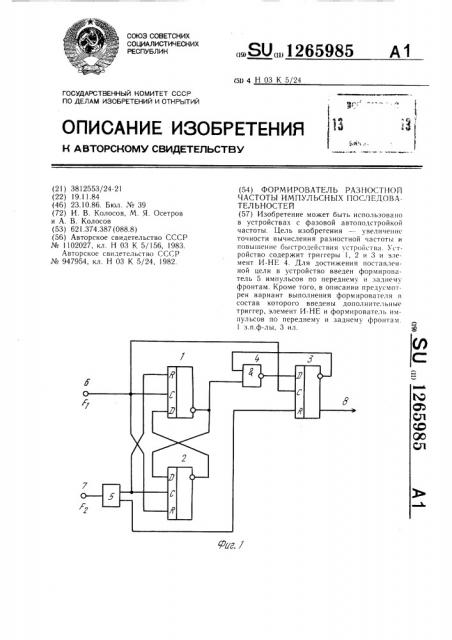

На фиг.! изображена функциональная логическая схема предлагаемого устройства; на фиг.2 — временные диаграммы его работы на фиг.3 — функциональная логическая схема предлагаемого устройства, вариант.

Формирователь разностной частоты импульсных последовательностей (фиг.1) содержит первый 1, второй 2 и третий 3 триггеры, элемент И-НЕ 4 и формирователь 5 импульсов, причем первая входная шина 6 соединена с тактовыми входами первого 1 и третьего 3 триггеров и R-входом второго 2 триггера, выходная шина формирователя 5 импульсов, соединена с R-входом третьего 3 триггера, инфорационный D-вход которого соединен с выходом элемента 4, а инверсный выход — с первым входом элемента 4, второй вход которого соединен с

D-входом второго 2 и инверсным выходом первого 1 триггеров. Инверсный выход второго триггера 2 соединен с D-входом первого триггера !. R-вход первого 1 и тактовый вход второго 2 триггеров соединены с вторым выходом формирователя 5 импульсов, вход которого соединен с второй входной шиной 7, выход триггера 3 соединен с выходной шиной 8 устройства.

На эпюре а (фиг.2) представлена временная диаграмма импульсов высокочастотной последовательности Рь на эпюре б— временная диаграмма импульсов низкочастотной последовательности Р, на эпюре в— импульсы на первом выходе формирователя импульсов 5, на эпюре г — импульсы на втором выходе формирователя импульсов 5, на эпюре д — диаграмма логических состояний на прямом выходе триггера 1, на эпюре е — временные диаграммы импульсной последовательности разностной частоты на выходе 6 устройства.

Устройство (фиг.3) дополнительно содержит триггер 9, элемент И-НЕ 10 и формирователь 11 импульсов, причем R-вход триггера 9 соединен с первым выходом формирователя 11 импульсов, второй выход которого соединен с тактовыми входами триггеров 1 и 3 и R-входом триггера 2, а вход — с первой входной шиной 6. Вторая входная шина соединена с входом формирователя 5 импульсов, второй выход которого соединен с тактовым входом триггера 9, D-вход которого соединен с выходом элемента 10, а инверсный выход — с первым входом элемента 1О, второй вход ко1О

Зо

55 торого соединен с инверсным выходом триггера 2. Прямые выходы третьего 3 и четвертого 9 триггеров соединены с выходными шинами 8 и 12 разностной частоты импульсных последовательностей при F ) F и при F (Fz, соответственно.

Устройство (фиг.1) работает следующим образом.

На шину 6 поступают короткие импульсы высокой частоты Fi (фиг.2а), а на шину 7 поступают импульсы низкой частогы F> (фиг.2б) с некоторой скважностью g, например, равной двум. Причем считается, что

2Р,Э-Г,)eF,. На первом выходе формирователя 5 по срезам Fz формируются импульсы с длительностью, определяемой быстродействием используемой элементной базы (фиг 2г), а на втором выходе формирователя 5 — импульсы той же длительности, сформированные по фронтам F>. В исходном состоянии на выходах триггеров

1 — 3 имеются уровни логического «0». Первый импульс частоты F (фиг.2а) переключает триггер 1 в единичное состояние (фиг.2д), а импульс частоты Fq с первого выхода формирователя 5 (фиг.2в) сбрасывает по R-входу триггер 1 в исходное нулевое состояние.

Второй импульс частоты Fi переключает триггер 1 в единичное состояние, второй импульс с первого выхода формирователя 5 сбрасывает триггер 1 в исходное нулевое состояние. Далее возникает ситуация, когда между двумя импульсами на первом выходе формирователя 5 имеются два импульса частоты F . Тогда первый из импульсов Fi переключает триггер 1 в единичное состояние.

При этом на выходе элемента И-НЕ 4 образуется уровень логической «1», который переписывается на выход триггера 3 вторым импульсом частоты Fn Одновременно происходит сброс триггера 1 в исходное нулевое состояние, а сброс триггера 3 (фиг.2е) осуществляется им пульсами, поступающими с второго выхода формирователя 5, сдвинутыми по фазе относительно импульсов на первой выходной шине формирователя 5.

На выходной шине триггера 3 формируется первый импульс разностной частоты. Таким образом, импульс разностной частоты на выходе триггера 3 появляется всякий раз, когда между импульсами частоты F появляются два импульса частоты Fi, причем разностная частота вычисляется с точностью до нестабильности фазы более низкой частоты

F . Вариант устройства (фиг.3) предназначен для случая, когда априорно не известен знак разности частот F и F . Работа устройства при этом аналогична описанной, причем импульсы разностной частоты формируются на шине 8, если Fi ) Fq (на шине

12 при этом сохраняет уровень логического «О») либо на шине 12 при F ) Fi.

1265985

Формула изобретения

1. Формирователь разностной частоты импульсных последовательностей, содержащий первую и вторую входные шины, пер5 вый, второй и третин тактируемые триггеры и элемент И-НЕ, причем тактовые входы первого и третьего триггеров соединены с первой входной шиной, отличающийся тем, что, с целью увеличения точности формирования разностной частоты при одновремен- 10 ном повышении быстродействия, в него введен первый формирователь импульсов по переднему и заднему фронтам, вход которого соединен с второй входной шиной, первый выход — с тактовым входом второго триггера и R-входом первого триггера, второй выход соединен с R-входом третьего триггера, информационный вход которого соединен с выходом элемента И-НЕ, инверсный выход — с первым входом элемента И-НЕ, второй вход которого соединен с инверсным выходом первого триггера и информационным входом второго триггера, инверсный выход которого соединен с информацинным входом первого триггера, R-вход соединен с первой входной шиной, прямой выход третьего триггера соединен с выходной шиной.

2. Формирователь по п. 1, отличающийся тем, что, с целью расширения диапазона отношений входных частот, в него введены дополнительные триггер, элемент И-НЕ и формирователь импульсов по переднему и заднему фронтам, причем первый выход дополнительного формирователя импульсов по переднему и заднему фронтам соединен с тактовым входом первого триггера, второй выход — с R-входом дополнительного триггера, тактовый вход которого соединен с первым выходом первого формирователя импульсов по переднему и заднему фронтам, а информационный вход — с выходом дополнительного эпемента И-НЕ, первый вход которого соединен с инверсным выходом второго триггера, второй вход — с инверсным выходом дополнительного триггера, прямой выход которого соединен с дополнительной выходной шиной, вход дополнительного формирователя импульсов по переднему и зад иму фронтам соединен с второй входной шиной
