Реферат



Изобретение относится к медицинской технике и может быть использовано при операциях на желудке и пищеводе. Цель изобретения - создание хирургического инструмента для проведения дна желудка позади пищевода при фундопликации. Инструмент представляет собой металлическую конструкцию и имеет рукоятку 1 с браншей 2, рабочую площадку 3. Перед этой площадкой 3 бранша имеет изгиб 4 под углом 90°, переходящий в другой изгиб в виде полуокружности в плоскости, перпендикулярной оси рукоятки . После мобилизации дистального отдела пищевода и взятия его на держалку рабочая площадка подводится под дно желудка . Желудок проводится позади пищевода. После наложения швов между стенками желудка и пищевода инструмент удаляется. 2 ил. (/) 1C о: о 01 со Oi сриг. ;

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (50 4 А 61 В 19/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3774758/28-! 4 (22) 24.07.84 (46) 30.10.86. Бюл. № 40 (71) Ленинградский государственный ордена

Ленина институт усовершенствования врачей им. С. М. Кирова (72) П. И. Азаров и А. А. Воронов (53) 615.472 (088.8) (54) ХИРУРГИЧЕСКИЙ ИНСТРУМЕНТ (57) Изобретение относится к медицинской технике и может быть использовано при операциях на желудке и пищеводе. Цель изобретения — создание хирургического инструмента для проведения дна желудка позади пи„„Я0„„1266536 щевода при фундопликации. Инструмент представляет собой металлическую конструкцию и имеет рукоятку 1 с браншей 2, рабочую площадку 3. Перед этой площадкой 3 бранша имеет изгиб 4 под углом 90, переходящий в другой изгиб в виде полуокружности в плоскости, перпендикулярной оси рукоятки. После мобилизации дистального отдела пищевода и взятия его на держалку рабочая площадка подводится под дно желудка. Желудок проводится позади пищевода.

После наложения швов между стенками желудка и пищевода инструмент удаляется.

2 ил.

1266536

Формула изобретения

Составитель Н. Юшков

Техред И. Верес Корректор М. Самборская

Тираж ббО Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор М. Бандура

Заказ 5592/3

Изобретение относится к медицинской технике, используемой при операциях на желудке и пищеводе.

Целью изобретения является создание хирургического инструмента, предназначенного для проведения дна желудка позади пищевода при фундопликации.

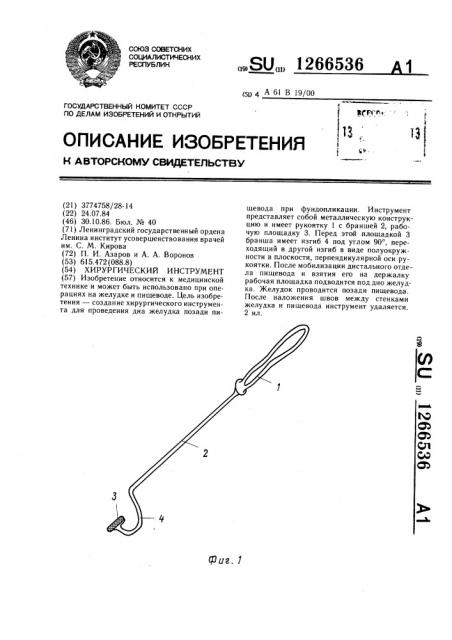

На фиг. 1 изображен предлагаемый инструмент, общий вид; на фиг. 2 — инструмент во время операции.

Инструмент представляет собой металлическую конструкцию, содержащую рукоятку

1 с браншей 2, имеющую рабочую площадку 3, перед которой бранша имеет изгиб 4 под углом 90, переходящий в другой изгибв виде полуокружности в плоскости, перпендикулярной оси рукоятки.

Инструмент используют следующим образом.

После мобилизации дистального отдела пищевода и взятия его на держалку рабочая площадка инструмента подводится под дно желудка и вращательным движением по оси последний проводится позади пищевода.

После наложения швов между стенками желудка и пищевода инструмент удаляется.

Предлагаемый инструмент имеет следующие преимущества: создание оптимальных условий для выполнения операции за счет надежной фиксации стенки желудка при ее проведении позади пищевода и улучшения экспозиции, атравматичность, сокращение вре1О мени операции на этапе фундопликации.

Хирургический инструмент для проведения дна желудка позади пищевода при фундопликации, содержа щий рукоятку с браншей, имеющий рабочую площадку, перед которой бранша имеет изгиб под углом 90, переходящий в другой изгиб в виде полуокружности в плоскости, перпендикулярной оси рукоятки.
