Оправка для гибки труб

Оправка для гибки труб

Иллюстрации

Показать все

Реферат



Изобретение относится к оснастке для гибки труб и позволяет снизить усилие гибки и изгибать трубы на различные радиусы. Гибкий сердечник 2 установлен в отверстия.х направляющих дисков 4 со смещением относительно оси оправки в сторону скошенных торцов дисков и снабжен упором 8, взаимодействующим с элементом выключения 9 привода. При натяжении гибкого сердечника 2 создается момент, обеспечивающий разворот дисков 4 и равномерный изгиб трубы 10. После достижения упором 8 элемента выключения 9 привода гибка прекращается . Изобретение - дополнительное к авт. св. № 740344. 1 з.п. ф-лы, 4 ил. (Л to Oi 05 Ot so

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1266604 A 2 (д) 4 В 21 D 9/03 у ": Р.%

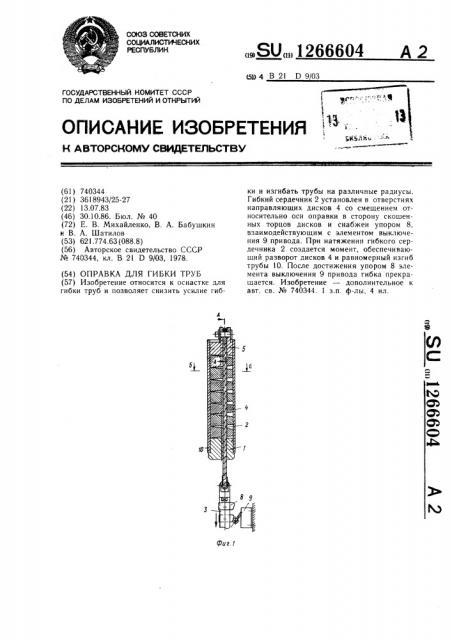

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ (54) ОПРАВКА ДЛЯ ГИБКИ ТРУБ (57) Изобретение относится к оснастке для гибки труб и позволяет снизить усилие гиб10 (61) 740344 (21) 3618943/25-27 (22) 13.07.83 (46) 30.10.86. Бюл. № 40 (72) Е. В. Михайленко, В. А. Бабушкин и В. А. Шатилов (53) 621.774.63 (088.8) (56) Авторское свидетельство СССР № 740344, кл. В 21 D 9/03, 1978. ки и изгибать трубы на различные радиусы.

Гибкий сердечник 2 установлен в отверстиях направляющих дисков 4 со смещением относительно оси оправки в сторону скошенных торцов дисков и снабжен упором 8, взаимодействующим с элементом выключения 9 привода. При натяжении гибкого сердечника 2 создается момент, обеспечивающий разворот дисков 4 и равномерный изгиб трубы 10. После достижения упором 8 элемента выключения 9 привода гибка прекращается. Изобретение — дополнительное к авт. св. № 740344. 1 з.п. ф-лы, 4 ил.

1266604

Изобретение относится к обработке металлов давлением, в частности к устройства м дл я ги бки труб.

Цель изобретения — снижение усилия гибки и расширение технологических возможностей за счет обеспечения возможности гибки трубы на различный радиус.

На фиг. 1 изображена оправка для гибки труб; на фиг. 2 — разрез А — А нг фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 1; на фиг. 4 — оправка с натянутым сердечником для воспроизводства радиуса R,.

Оправка для гибки труб содержит упор 1, внутрь которого вставлен гибкий сердечник 2, состоящий из двух ветвей и связанный со штоком 3 привода (не показан).

На гибком сердечнике размещены набор направляющих дисков 4 со скошенными торцами и концевой упор 5, зафиксированные фиксирующими эксцентрично расположенными пазами 6 относительно сердечника 2 в плоскости, перпендикулярной плоскости гиба. Концевой упор 5 зафиксирован относительно петли сердечника штырем 7.

На штоке 3 установлен упор 8, взаимодействующий с элементом выключения 9 привода.

Оправка для гибки труб работает следующим образом.

Труба 10 надевается на оправку до упора 1. Затем гибкий сердечник 2 натягивается, например, пневмоцилиндром, гидроцилиндром или механическим домкратом (не показаны) . Через штырь 7 и концевой упор 5 осевое усилие натяжения от сердечника передается набору направляющих дисков 4.

Под действием приложенного осевого усилия создается момент, стремящийся развернуть набор направляющих дисков относительно наиболее широкой их части и равномерно изгибающий трубу заданным радиусом гиба. После достижения упором 8 элемента выключения 9 привода последний отключется.

После этого натяжение гибкого сердечника снимается, оправка становится гибкой и изогнутая труба снимается.

Использование новых элементов (жест1О ких направляющих дисков с эксцентричным расположением паза в сторону оси гиба трубы) позволяет кроме исключения возможности искривления стенки трубы во время гиба, снизить энергоемкость привода.

Установка длины перемещения гибкого сердечника позволяет гнуть трубу одного типоразмера любым радиусом (от номинального к большему). Оправку данной конструкции можно использовать как переносной механизированный инструмент при производстве судоремонтных и монтажных работ, в коммунальном хозяйстве, а также для гибки труб в других отраслях промышленности, Формула изобретения р5 1. Оправка для гибки труб по авт. св. № 740344; отличающаяся тем, что, с целью уменьшения усилия гибки, гибкий сердечник установлен со смещением относительно оси оправки в сторону скошенных торцов дисков.

2. Оправка по п. 1, отличающаяся тем, что, с целью обеспечения регулировки радиуса гиба, она снабжена переставным упором, связанным с гибким сердечником со стороны, противоположной концевому упору, с возможностью взаимодействия с элементом выключения привода.

126бб04
