Резец
Иллюстрации
Показать всеРеферат
Изобретение относится к конст-г рукциям режущих инструментов с механическим креплением режущих пластин и направлено на повьппение удобстйа эксплуатации инструмента при сохранении технологических возможностей, что достигается выполнением разделительной вставки заодно с упругой планкой. Для обеспе ения фиксированного закрепления режущих элементов разделительная вставка выполнена с клинообразным хвостовиком. 3 ил.

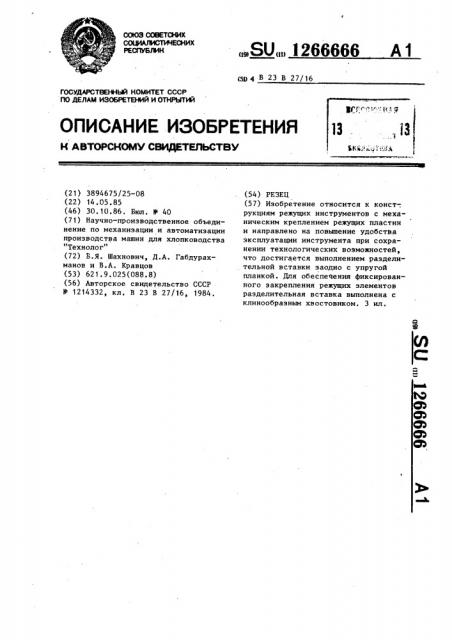

СОЮЗ СООЕТСНИХ
РЕСПУБЛИН (5D 4 В 23 В 27/16
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPbITPM (21) 3894675/25-08 (22) 14.05.85 (46) 30.10.86. Бюл. В 40 (71) Научно-производственное объединение по механизации и автоматизации производства машин для хлопководства
"Технолог" (72) B.ß. Шахнович, Д.А. Габдурахманон и В.А. Кравцов (53) 621.9.025(088.8) (56) Авторское свидетельство СССР
В 1214332, кл, В 23 В 27/16, 1984.
„„SU„, 1266666 А1 (54) РЕЗЕЦ (57) Изобретение относится к конструкциям режущих инструментов с механическим креплением режущих пластин и направлено на повышение удобства эксплуатации инструмента при сохранении технологических воэможностей, что достигается выполнением разделительной вставки заодно с упругой планкой. Для обеспечения фиксированного закрепления режущих элементов разделительная вставка выполнена с клинообразным хвостовиком. 3 ил.
1266666
Изобретение относится к металлообработке, в частности к конструкциям режущих инструментов.
Цель изобретения — упрощение кон— струкции и повышение удобства эксплуатации при сохранении технологических возможностей.
Поставленная цель достигается повышением технологичности .конструк.ции.
На фиг. 1 схематически изображен предлагаемый резец, разрез; на фиг. 2 — то же, вид сверху;на фиг.3 вид А на фиг.1.
15
Резец состоит из державки 1, в которой выполнена продольная прорезь
2. Режущие элементы 3 и 4 размещены в гнездах, образованных выемками 5 и 6 на разрезных частях державки 1 и выемками 7 и 8 на разделительной вставке 9, расположенной между режущими элементами 3 и 4. Разделительная вставка 9 выполнена заодно с упругой ограничительной планкой 10, выступы 11 и 12 которой взаимодействуют с режущими элементами 3 и 4.
Клинообразный хвостовик разделительной вставки 9 взаимодействует с сужающимися от периферии к центральной 30 оси державки ответными поверхностями
13 прорези 2 державки 1. Режущие элементы закрепляются следующим образом.
Между частями разрезной державки 35
1 устанавливается разделительная вставка 9 таким образом, что ее клинообраэный хвостовик входит во взаимодействие с ответными поверхностями
13 прорези 2 державки 1. Затеи дер жавка 1 разжимается, и в гнезда, образованные выемками 5 н 6 на разрезных частях державки 1 и выемками
7 и 8 на разделительной вставке 9, вставляются режущие элементы 3 и 4.
В таком виде резец устанавливается в оправку (не показана) и сжимается винтом, взаимодействующим с лыской
14, выполненной на разрезной державке !. Последняя сжимается, разделительная вставка 9 перемещается вниз под действием усилий, передаваемых поверхностями 13 на клинообразный конец разделительной вставки
9, происходит закрепление режущих элементов 3 и 4.
Фо рмул а и з о б р е те н и я
Резец, содержащий режущие элементы, установленные в образованных выемками на разрезной державке и разделительной вставке гнездах и взаимодействующие с ограничителем в виде планки с выступами, о т л и ч а ю— шийся тем, что, с целью упрощения конструкции и удобства эксплуатации, разделительная вставка выполнена за одно целое с ограничителем и снабжена клинообразным хвостовиком, предназначенным для взаимодействия с выполненным на державке сужающимся к ее центральной оси пазом, при этом планка выполнена упругой.
