Реферат



Класс 42m, 14

X" 126670

СССР

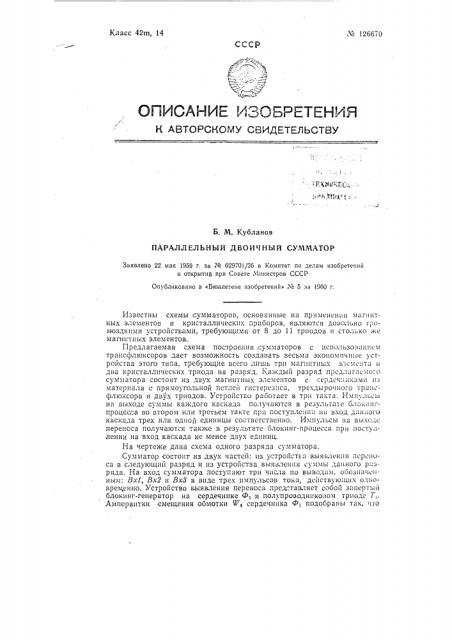

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

, 1г;1(1 4! 1.""

Б. M. Кубланов

ПАРАЛЛЕЛЬНЪ|Й ДВОИЧНЫЙ СУММАТОР

Заявлено 22 мая 1959 г, за № 629701/26 в Комитет по делам изобретений и открытий ври Совете Министров СССР

Опубликовано в «Бюллетене изобретений> ¹ 5 за 1960 г.

Известны схемы сумматоров, основанные на применении магнитных элементов и кристаллических гриборов, являются довольно гр»моздкими устройствами, требующими от 8 до 11 триодов и столько же магнитных элементов.

Предлагаемая схема построения сумматоров с использованием трансфлюксоров дает возможность создавать весьма экономичные устройства этоГО типа, требу1ощие Dcel o IIIllib три магнитных элемента и два кристаллических триода на разряд. Каждый разряд предлагаемого сумматора состоит из двух магнитны.; элементов с срдсчииками из материала О прямОуГольной петлей Гистерезиса, трехдырочнОГО трансфлюксора и двух триодов. Устройство работает в три такта. Импу. ьсы на выходе суммы каждого каскада получаются в результате блокингпроцес"а Во втором или третьем такте при поступлении llа вход данноГО каскада трех или одной единицы соответственно. Импульсы на выход. переноса получаются также в результате блокинг-процесса при поступлении на вход каскада не менее двух единиц.

На чертеже дана схема одного разряда сумматора.

Сумматор состоит из двух частей: из устройства выяьления переноса в следующий разряд и из устройства выявлен и суммы данного разряда. На вход сумматора поступают три числа по выводам, обозначенным: Вх1, Вх2 и Вх8 в виде трех импульсов тока, действую цих одновременно. Устройство выявления переноса представляет собой запертый блокинг-генератор на сердечнике Ф, и полупроводниковом триоде ? ..

Ампервитки смещения обмотки 1, сердечника Ф, подоораны так, »ro

М 126670 от двух и более 1(х(пульсов тока, поступа:ощих одновреме:i;io во втором такте на оомотки 1V(, ling или 1, срабатывает блокинг-генератор переноса (i триод Т(открывается, в то время как один их(пуль не е, состоянии преодолеть смещения и не вызывает срабаты»»is; блокинг-генератора.

Схема выявления значения суммы даш(ого разряда состоит из трансфлюксора Тр(и запертого блокинг-(.ck(epaTopB га триоде Т, и сердечнике Ф>. Трансфлюксор предн1(значен для вы51елсния суммы В данном разряде в том случае, когда имеется только олин импульс на всех входах.

Транс1рлюксор Тр(раоотаст следующим образом.

В первом такте оН подготавливается импульсом тока, 1(ротекаюlци.;( по обмотке Г1, проходяще1(через отверстие I. Во втором такте прои=xoцит запись чисел (и переноса) в транс(рлюксоре по обмоткам 11, 11(и

Г;, проходящим через окно I. Полярность этих обмоток противополож(а обмотке 11х(. Импульс третьего такта подводится к обмотке 11(;,, про<одящей через окно 11. На выходной оомотке Г;, проходящей через ок(а (1 и 01, наводится выходной импульс, если он имеет место. Импульс ока выходной обмотки Г6 запускает блокинг-генератор на сердечнике

А и полупроводниковом триоде Т> по цепи базы триода Т>. Наля(Не (ыходного импульс 1 обусловлено поступлением только олногo импульса висла во втором такте.

Если импульсы числа не поступили или их два и оолее, то на Bhl;одной обмотке Гб нс будет импульса, достаточного лля срабатыва(шя

:ыходного блокинг-генератора на сердечнике Ф и полупроводниковом риоде Т2. Запертый блокинг-генератор на сердечнике Ф и полупровод(иковом триоде Т предназначен как для выдачи суммы данного разря(а, так и для выявления трех единиц в слагаемых. При наличии одной .диницы Во всех слагаемых, т. е. если имеется один импульс во втором акте, блок»»1-генератор сраоатывает от тока выходно» обмотки Г6 рансфлюксора в третьем такте.

При Hiiëè÷è(I трех единиц в слагаемых, T. е. если их!п1льсы IIQOTA ают по всем обмоткам Г,, 1Г, и 11"g, смещение олокннг-генератора окаывается недостато Ikib(x(li п11оисхолит блокинг-процесс Bo Topol(TBKTc ередачи числа. Пр:i этом на коллекторе выходного триода Т.. выдается мпульс тока, что соответствует единице на выходе сумматора.

Сопротивления R(и Л подобраны в зависимости от амперв:(тков мещения обмотки 1V< и токов передачи числа. Ах(псрвитки смещения бмотки 11"< подбираются из у(лов;(я надежного сраоатыва;-гия блокннгнератора оТ трансфлюксора в третьем такте. По величине ампервитОв импульсов передачи числа и по аъlпервитках! смещения подоираютя соотношения между Л(и Р, чтобы распределением токоз обеспечить адежное срабатывание выходного блокинг-генератора пр:i трех импульах числа и не срабатывание его при двух импульсах чи;:ла. Вместе с м параллельно соединенные сопротивления RI и Л» являются коллек1рными нагрузками в усилителях передачи импульсов чисел.

Из одноразрядных сумматоров составляется сумматор на любое (ело разрядов, B котором суммирование во всех разрядах осуществля.ся за время действия трех тактовых импульсов, а сквозной перенос уществляется за время второго тактового импульса.
