Изобретение относится к области автоматизации технологического оборудования и позволяет обеспечить надежную ориентированную поштучную выдачу плоских деталей . В исходном положении стопка деталей 6, ограниченная направляющими, левым краем опирается о поверхность стола 1. Правый край стопки в это время лежит на пластине 5. При вращении диска 4 он своей прорезью захватывает левый край нижней детали, лежащий на столе, и начинает перемещать ее. При этом первый край детали вначале скользит по пластине 5, а затем , достигнув ее конца, падает в прорезь диска, который продолжает перемещать деталь до места назначения, например на контрольную позицию. После того, как правый край детали, лежащий на пластине 5, сойдет с нее и упадет на стол, стопка деталей в магазине опустится на величину, равную-толщине одной детали, и опять обопрется на пластину 5. При этом левый конец очередной нижней детали будет находиться на диске 4 и скользить по поверхности диска , опираясь внутренней цилиндрической по (С верхностью о торец пластины 5. 5 ил. (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (я)4 В 23 7 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPGHOMV СВИДЕТЕЛЬСТВУ ю -М

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3934996/25-08 (22) 29.05.85 (46) 30.10.86. Бюл. № 40 (72) К. И. Гонашвили, Ю. П. Пантелеев и Н. Ю. Грецкая (53) 62-229.6 (088.8) (56) Авторское свидетельство СССР № 636070, кл. В 23 Q 7/10, 1978. (54) УСТРОЙСТВО ДЛЯ ПОШТУЧНОЙ

ВЫДАЧИ ПЛОСКИХ ДЕТАЛЕЙ (57) Изобретение относится к области автоматизации технологического оборудования и позволяет обеспечить надежную ориентированную поштучную выдачу плоских деталей. В исходном положении стопка деталей 6, ограниченная направляющими, левым краем опирается о поверхность стола 1.

Правый край стопки в это время лежит

„.SU„» 1266708 А1 на пластине 5. При вращении диска 4 он своей прорезью захватывает левый край нижней детали, лежащий на столе, и начинает перемещать ее. При этом первый край детали вначале скользит по пластине 5, а затем, достигнув ее конца, падает в прорезь диска, который продолжает перемещать деталь до места назначения, например на контрольную позицию. После того, как правый край детали, лежащий на пластине 5, сойдет с нее и упадет на стол, стопка деталей в магазине опустится на величину, равную толщине одной детали, и опять обопрется на пластину 5. При этом левый конец очередной нижней детали будет находиться на диске 4 и скользить по поверхности диска, опираясь внутренней цилиндрической поверхностью о торец пластины 5. 5 ил.

1266708

Изобретение относится к автоматизации технологического оборудования, в частности автоматизации загрузки штучными изделиями контрольных автоматов или металлообрабатываю(цих станков.

Целью изобретения является обеспечение надежной ориентированной поштучной выдачи плоских деталей типа полуколец в направлении перпендикулярном оси симметрии детали.

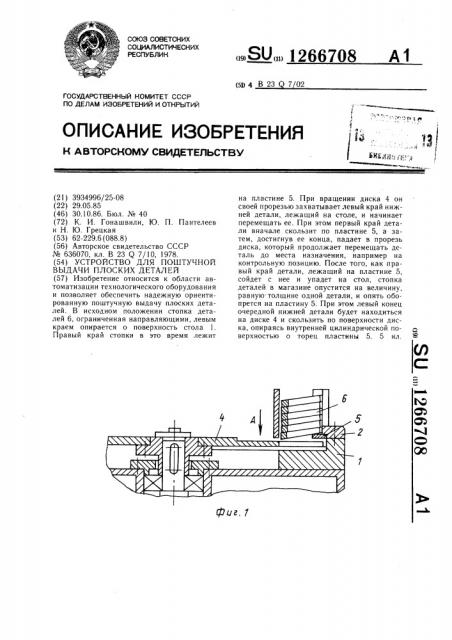

На фиг.1 представлено устройство, обший вид; на фиг 2 — вид А на фиг 1; на фиг.3 — сечение Б — Б на фиг.2 (до начала вычесывания детали транспортирующим механизмом); на фиг.4 — вид Б — Б на фиг.2 (во время вычесывания); на фиг.5 — вид

 — В на фиг.3.

Устройство состоит из стола 1, вертикального магазина 2 с направляющими 3, транспортирующего механизма в виде диска

4 со сквозными прорезями для захвата деталей и ограничительного упора, выполненного в виде консольно закрепленной над столом пл а сти н ы 5.

Работа устройства происходит следующим образом.

В исходном положении стопка деталей 6, ограниченная направляющими 3, левым краем опирается о поверхность стола пройдя в промежуток между левой направляющей 3 и концом консольно закрепленной пластины 5. Правый край стопки в это время лежит на пластине 5.

При вращении диска 4 он своей прорезью захватывает левый край нижней детали, лежащий на столе, и начинает переме(цать ее. При этом правый край детали вначале скользит по пластине 5, а затем, достигнув ее конца, падает в прорезь диска 4, который продолжает перемещать деталь до места назначения, например на контрольную позицию.

После того, как правый край детали, лежащий на пластине 5, сойдет с нее и упадет на стол (фиг.4), стопка деталей в магазине опустится на величину, равную толщине S„ одной детали и опять обопрется на пластину 5. При этом левый конец очередной нижней детали будет находиться на диске 4 и скользить ((o поверхности диска, опираясь внутренней цилиндрической поверхностью о торец пластины 5, который препяствует смещению детали до тех пор, пока под магазин не подойдет следующая прорезь диска 4. После этого левый край нижней детали опустится с диска на поверхность стола, и цикл повторится снова.

При этом длина пластины 5 должна быть не меньше двух внутренних радиусов детали, имеющей вид полукольца, чтобы правый край пластины мог служить опорной поверхностью для детали, при этом пластина 5 сме(цена вправо на столько, чтобы в зазор между направляющей 3 и торцем пластины 5 могла пройти ширина детали.

Вылет пластины в правую сторону не имеет сушественного значения, поскольку он определяет лишь момент схода детали с плас20 тины 5.

Зазоры S (между столом 1 и пластиной 5, а также Sz между пластиной и нижним концом направляющей 3, установленной на выходе из магазина, должны быть не менее

25 толщины одной детали, чтобы деталь свободно проходила под пластиной и в зазор между направляющей и пластиной, и не должны быть больше двух толщин 2 S, чтобы в прорезь транспортируюшего диска не могли попасть две детали одновременно.

Зо Формула изобретения

Устройство для поштучной выдачи плоских деталей, содержащее основание, транспортирую(ций механизм с гнездом, вертикальный магазин и ограничительный упор

35 для удержания стопы деталей в магазине, отличающееся тем, что, с целью повышения надежности в работе устройства при подаче плоских деталей типа полуколец. ограничительный упор выполнен в виде пластины, консольно закрепленной на основании над

40 транспортирующим механизмом со сме(цением относительно продольной оси симметрии магазина.

1266708 б b по6срнуто
