Утяжелитель подводного трубопровода

Утяжелитель подводного трубопровода

Иллюстрации

Показать все

Реферат



Изобретение позволяет обеспечить защиту трубопровода на подводном грунтовом основании от механических повреждений поперечно движущимися телами, например якорями. Утяжелитель состоит из пары жестко связанных между собой и выполненных заодно с их связью балластных блоков, причем они имеют общую обтекаемую верхнюю поверхность. Каждый из блоков снабжен шарнирно присоединенным на внепшей кромке у основания крылом, которое поворачивается вместе с поперечно движущимся телом и тем самым исключает сбрас € сывание утяжелителя с трубопровода, СЛ обнажая последний. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) (5)) 4 F 16 L )/04 (1 зев.:= - " "(» ! 1а

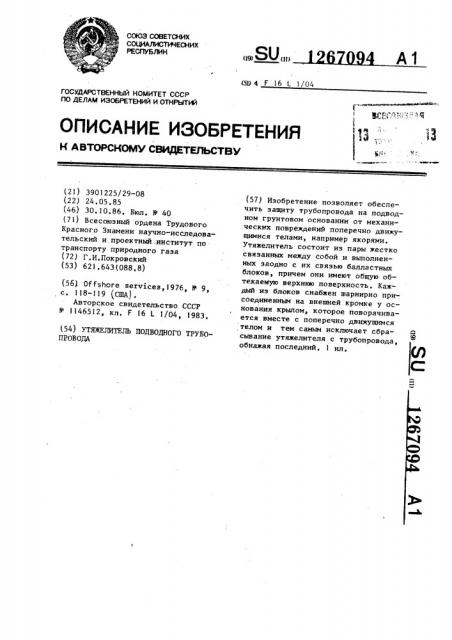

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 390)225/29-08 (22) 24.05.85 (46) 30.10.86. Бюл. У 40 (71) Всесоюзный ордена Трудового

Красного Знамени научно-исследовательский и проектный, институт по транспорту природного газа (72) Г.И.Покровский (53) 62).643(088.8) (56) Offshore services,1976, N 9, с. 118-119 (США).

Авторское свидетельство СССР

В 1)46512, кл. F 1б 1 1/04, !983. (54) УТЯЖЕЛИТЕЛЬ ПОДВОДНОГО ТРУБОПРОВОДА (57) Изобретение позволяет обеспечить защиту трубопровода на подводном грунтовом основании от механических повреждений поперечно движущимися телами, например якорями.

Утяжелитель состоит из пары жестко связанных между собой и выполненных заодно с их связью балластных блоков, причем они имеют общую обтекаемую верхнюю поверхность. Каждый из блоков снабжен шарнирно присоединенным на внешней кромке у основания крылом, которое поворачивается вместе с понеречно движущимся телом и тем самым исключает сбра- (0 сывание утяжелителя с трубопровода, обнажая последний. 1 ил.

Формула из о бр етения

Составитель 1О,Дудоладов

Техред N.Õîäàíè÷ Корректор JI.Ïèëèïåíêî

Редактор Е.Копча

Заказ 5745/31 Тираж 880 ..Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035) Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4

1 12

Изобретение относится к строительству и может найти применение при прокладке и эксплуатации подводных трубопроводов.

Цель изобретения — повышение эксплуатационной надежности трубопровода путем; обеспечения его защиты от механических повреждений поперечно движущимися по дну телами.

На чертеже изображен утяжелитель, фронтальный вид.

Утяжелитель подводного трубопровода состоит из пары жестко связанных между собой и наложенных связью

1 на трубопровод 2 балластных блоков

3. Последние и их связь 1 выполнены заодно с общей обтекаемой верхней поверхностью, а каждый из блоков 3 снабжен шарнирно присоединенным на внешней кромке у основания крылом 4.

Балластные грузы выполнены в виде емкостей, т.е. герметичными пазухами 5.

Утяжелитель работает следующим образом.

Своим весом он удерживает трубо-..— провод от всплытия. В проектное положение он доставляется. вместе с трубопроводом 2 на плаву, а затем погружается вместе с ним заливом воды

67094 2 в пазухи 5 утяжелителей или в объем трубопровода, При эксплуатации поперечно движущиеся по дну тела, например якоря судов, преодолевают препятствие трубопровода с чтяжелителями благодаря обтекаемой поверхности утяжелителей в целом. В случае зацепления крюка якоря эа основание утяжелителя его опрокидывания с трубо1б провода не происходит, так как имеет место поворот крыла 4, Утяжелитель подводного трубопровода, содержащий пару жестко связанных между собой и наложенных связью на трубопровод балластных блоков в виде герметичных емкостей,. о т л и2О ч а ю шийся тем, что, с целью повышения эксплуатационной надежности трубопровода путем обеспечения его защиты от механических повреждений поперечна движущимися по дну те2 лами, балластные блоки и их связь выполнены заодно с общей обтекаемой верхней поверхностью, и каждый из балластных блоков снабжен шарнирно присоединенным на внешней кромке у основания крылом.
