Трехфазная двухскоростная обмотка машин переменного тока

Трехфазная двухскоростная обмотка машин переменного тока

Иллюстрации

Показать все

Реферат



Изобретение относится к элект ромашиностроению и может найти при менение при проектировании многоскоростных электрических машин пер менного тока. Цель изобретения расширение области применения путе получения чисел пар полюсов 1:5. Обмотка содержит двенадцать катушечньпс групп (кг) , равномерно распределенных по расточке машины, в которой шесть КГ соединены между собой в треугольник с двумя встречно включенными КГ в каждой стороне треугольника и с выводами из вергаин треугольника для меньшего числа пар полюсов, а шесть других КГ-соединены в три ветви, каждая из которых подключена к середине одной из сторон треугольника , причем из начала каждой ветви сделан вывод для большего числа пар полюсов. В треугольнике последовательно соединены КГ с номерами 1-7-9-3-5-11 , а каждая ветвь обмотки образована последовательно-встречно включенными КГ с номерами: 10-4 для первой ветви; 6-12 для второй ветви; 2-8 для третьей ветви, причем первая ветвь подключена к точке соединения между собой КГ 1 и 7, вторая - 9 и 3, третья - 5 и 11, а в точках соедине

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„„SU„„1267540 A 1 (,5ц 4 Н 02 К 17/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ . К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3713543/24-07

: (22) 26. 03. 84 (46) 30.10.86. Бюл. Р 40 (71) Институт .электродинамики

АН УССР (72) Г.М.Киричек и А.Н.Попович (53) 621.313.333.2.045.58(088.8) (56) Авторское свидетельство СССР

У 756546, кл. Н 02 К 3/28, 1977.

Авторское свидетельство СССР

В 991555, кл. Н 02 К 17/14, 1981.

Харитонов А.М. Многоскоростные двигатели в промышленных электроприводах. M.: Энергия, 1971, с. 78 °

Авторское свидетельство СССР

1130966, кл. Н 02 К 17/14, 1981. (54) ТРЕХФАЗНАЯ ДВУХСКОРОСТНАЯ ОБМОТКА МА1ЧИН ПЕРЕМЕННОГО ТОКА (57) Изобретение относится к электромашиностроению и может найти применение при проектировании многоскоростных электрических машин переменного тока . Пель изобретения— расширение области применения путем г

410

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ получения чисел пар полюсов 1:5. Обмотка содержит двенадцать катушечных групп (КГ), равномерно распределенных по расточке машины, в которой шесть КГ соединены между собой в треугольник с двумя встречно включенными КГ в каждой стороне треугольника и с выводами из вершин треугольника для меньшего числа пар полюсов, а шесть других КГ соединены в три ветви, каждая из которых подключена к середине одной из сторон треугольника, причем из начала каждой ветви сделан вывод для большего числа пар полюсов. В треугольнике последовательно соединены КГ с номерами 1-7-9-3-5-11, а каждая ветвь обмотки образована последовательно-встречно включенными КГ с номерами: 10-4 для первой ветви; 6-12 для второй ветви;

2-8 для третьей ветви, причем первая ветвь подключена к точке соединения между собой КГ 1 и 7, вторая — 9 и 3, третья — 5 и 11, а в точках соедине1267540 ния четные и нечетные КГ включены между собой согласно ° При числе пар полюсов р = 5 напряжение подается

Изобретение относится к многоско— ростным полюсопереключаемым ббмоткам электрических машин переменного тока.

Целью изобретения является расширение области применения обмотки для отношения чисел пар полюсов 1:5, упрощение обмотки и повышение использования обмоточной меди.

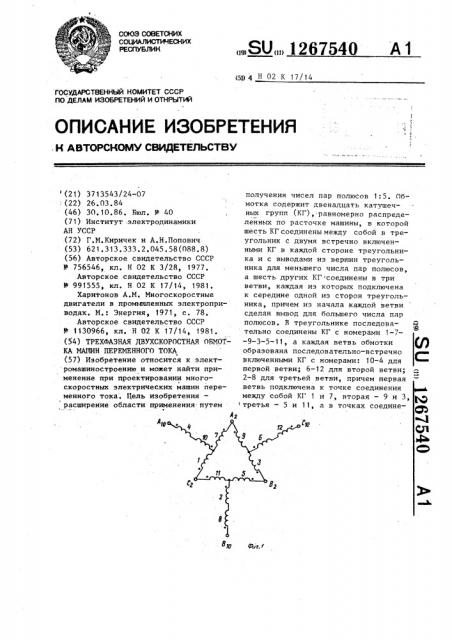

На фиг. 1 представлена схема сое" динения элементов трехфазной двухскоростной обмотки с отношением чисел пар полюсов 1:5; на фиг. 2 представлена развернутая схема трехфазной двухскоростной обмотки с числами полюсов 2 и 10 для числа пазов

z = 36.

Трехфазная двухскоростная обмотка с отношением чисел пар полюсов 1:5 содержит двенадцать одинаковых катушечных групп с номерами 1-12, равномерно распределенных по расточке машины (фиг. 2). Нечетные катушечные группы соединены между собой в треугольник с номерами последователь. но соединенных катушечных групп в треугольнике 1-7-9-3-5-11, причем катушечные группы 7, 3 и 11 включены встречно по отношению к остальным катушечным группам в треугольнике, а из вершин треугольника, в которых соединены между собой катушечные группы 7-9, 3-5, 11-1 сделаны выводы соответственно А, В, С . Четные катушечные группы соединены в три ветви, в каждой из которых последовательно-встречно соединены,цве катушечные группы с номерами: 10-4 для первой ветви; 6-12 для второй ветви;

2-8 для третьей ветви, причем катушечная группа 10 первой ветви соединена с катушечными группами треуголь. ника с номерами 1-7, катушечная группа 6 второй ветви соединена с катушечными группами 9-3 и катушечная группа 2 третьей ветви соединена с катушечными группами 5-11, а в точках соединения четные и нечетные на выводы А <,, В д, С qz, а выводы

А, В „ С, остаются разомкнутыми.

2 ил, катушечные группы включены между собой согласно. Из начала первой ветви (катушечная группа 4) сделан вывод А< .,из начала второй ветви катушечная группа 12) — вывод С,, а из начала третьей ветви !катушечная группа 8) — вывод В„ (фиг. 1) .

Обмотка имеет шесть выводов на переключатель частоты вращения и применима для чисел пазов, кратных

12. При числе пар полюсов р = 5 напряжение подается на выводы А ю, обмотки, а выводы А

С остаются разомкнутыми. Для работы

15 двигателя на высшей частоте вращения при р = 1 трехфазное питание подается на соединенные между собой выводы

В с I3 A„ v C C î При

20 этом фазы обмотки соединяются Т-образно с тремя параллельными ветвями.

Использование обмоточной меди при обоих числах пар полюсов составля1 ет 1007, Обмотка выполняется с ша— гом по пазам, разным или близким к диаметральному шагу при 2р = 10, а также с шагом, равным нечетной кратности по отношению к данному диаметральному шагу.

Предложенная обмотка может найти

30 применение в мно:.оскоростных двигателях переменного тока.

Формула из обретения

Трехфазная двухскоростная обмотка машин переменного тока на числа пар полюсов р и р,,состоящая из двенадцати одинаковых катушечных групп, равномерно распределенных по расточ"1 ке машины, в которой шесть катушечных групп соединены между собой в треугольник с двумя встречно включенными катушечными группами в каждой стороне треугольника и с выво4- дами из вершин треугольника для

1 меньшего числа пар полюсов, а шесть остальных катушечных групп соединены

1267540

Bm л

Составитель А. Кецарис

Техред Л. Олейник

Редактор М. Келемеш

Корректор Т. Колб

Тираж 631

Заказ 5791/54

Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4. в три ветви, каждая из которых подключена к середине одной из сторон треугольника, причем из начала каж.дой ветви сделан вывод для большего числа пар полюсов, о т л ь ч а ющ а я с я тем, что, с целью расширения области применения обмотки для,отношения чисел пар полюсов 1:5, упрощения обмотки и повышения использования обмоточной меди, в треугольнике последовательно соединены катушечные группы с номерами 1-7-9-3-5-11, а каждая ветвь обмотки образована последовательно-встречно включенными катушечными группами с номерами 10-4 для первой ветви, 6-12 для второй ветви и 2-8 для третьей ветви, причем первая ветвь подключена к точке соединения между собой катушечных групп 1 и 7, вторая — к точке соединения катушечных групп 9 и 3 и третья — к точке сое10 динения катушечных групп 5 и 11, а в точках соединения четные и нечетные катушечные группы включены между собой согласно.
