Электродный блок для обработки пульпы и реагентов

Иллюстрации

Показать все

Реферат



Изобретение относится к флотационноьту обогащению полезных ископаемых и позволяет снизить расход электроэнергии за счет сокращения межэлектродного пространства и повышения эффективности очистки рабочих поверхностей. Для этого на поверхности внутреннего цилиндрического электрода 1 по винтовой линии выполнен паз 2. Наружный электрод 4 в виде спирали установлен в пазу 2. Рабочие поверхности электродов 1 и 4 и торцовые поверхности изоляторов / (Л tc а сх tc о Од

СОЮЗ СОВЕТСНИХ

ЩСГ1УБЛИН (59 4 В 03 D 4

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3914039/22-03 (22) 24.06.85 (46) 07. 11. 86. Бюл. В 41 (71) Свердловский горный институт им. В.В. Вахрушева и Институт проблем комплексного освоения недр

АН СССР (72) Ю.П. Морозов, В.А. Чантурия, В.Д. Лунин, В.Н. Осинцев и

Н. Балджиннямын (53} 622.765.3(088.8) (56) Авторское свидетельство СССР

В 984497, кл. В 03 D 1/14, 1983.

Авторское свидетельство СССР

У 774605, кл. В 03 D 1/14, 1980.

„„SU„„jI 268206 А 1 (54) ЭЛЕКТРОДНЫЙ БЛОК ДЛЯ ОБРАБОТКИ

ПУЛЬПЫ И РЕАГЕНТОВ (5 7) Изобретение о тносится к флотационному обогащению полезных искогаемых и позволяет снизить расход электроэнергии эа счет сокращения межэлектродного пространства и повышения эффективности очистки рабочих поверхностей. Для этого на поверхности внутреннего цилиндрического электрода 1 по винтовой линии выполнен паз 2. Наружный электрод 4 в виде спирали установлен в пазу 2. Рабочие поверхности электродов 1 и 4 и торцовые поверхности изоляторов, а

1268206

3 и 5 образуют единую цилиндрическую поверхность. При пропускании электрического тока через электроды

1 и 4 в обрабатываемой пульпе происходят требуемые изменения. ЛенточИзобретение относится к флотационному обогащению полезных ископаемьгх и может быть использовано в горной, металлургической, химической и других отраслях промышленности.

Цепь изобретения — снижение pacxqда электроэнергии за счет сокращения межэлектродного расстояния и повышение эффективности очистки рабочих поверхностей.

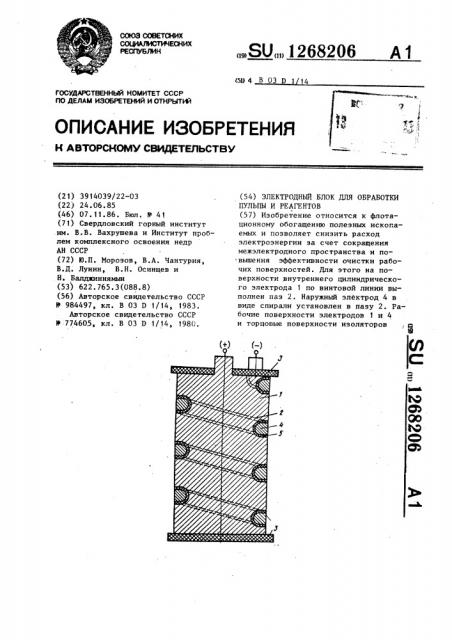

На чертеже представлен электродный блок, разрез.

Электродный блок для обработки пульпы и реагентов содержит цилиндрический электрод 1, на боковой поверх, ности которого по винтовой линии выполнен паз 2, а с торцов установлены изоляторы 3. В пазу 2 установлен проволочный электрод 4, а- в зазоре между цилиндрическим электродом 1 и проволочным электродом 4 установлен лен точный изолятор 5. Рабочие поверхности цилиндрического электрода 1 и проволочного электрода 4 образуют единую цилиндрическую поверхность.

Электродный блок работает следующим образом.

Для обработки флотационной пульпы или раствора реагента электродный блок помещают в емкость, в которую подают соответственно пульпу или ра— створ реагента. Электроды 1 и 4 подключают к источнику постоянного тока.

При пропускании электрического тока через электродный блок на аноде протекают анодные, на катоде — катодные реакции, вызывающие требуемые изменения в обрабатываемой пульпе или растворе реагента. Изолятор 5 при этом предотвращает короткое замыкание в цепи, а изоляторы 3 — замыкание цепи на корпус емкости. С целью снижения потерь энергии злектрдды периодически подвергают механической зачистке.

Выполнение на поверхности цилиндрического электрода по винтовой линый изолятор 5 предотвращает короткое замыкание в цепи, а изолятор 3— замыкание на корпус емкости. Электроды 1 и 4 периодически подвергают механической очистке. 1 ил. нии канавки, выполнение электрода в виде ленты, проволочного электрода, установленного в пазу, обеспечивает значительное снижение.межэлектродного расстояния, сводящегося к толщине изолятора. Выполнение рабочих поверхностей электродов и торцовых поверхностей изолятора образующими единую цилиндрическую поверхность по10 вышает эффективность механической очистки электродов и предотвращает накапливание на них неэлектропроводных пленок., Снижение межэлектродного расстоя15 ния и предотвращение накаливания на рабочих поверхностях электродов неэлектропроводных пленок приводит к снижению омических потерь в пульпе и на электродах, чем и достигается

20 снижение расхода электроэнергии при электрохимической обработке флотационных пульп и растворов флотационных реагентов.

25Формула изобретения

Электродный блок для обработки пульпы и реагентов, включающий установленные коаксиально электроды, из которых внутренний электрод выполнен цилиндрическим, и установленный в зазоре между электродами изолятор, отличающийся тем, что, с целью снижения расхода электроэнергии. за счет сокращения межэлектродного расстояния и повышения эффективности очистки рабочих поверхностей, на по-.. верхности цилиндрического электрода по винтовой линии выполнен паз, изо40 лятор выполнен в виде ленты, а наружный электрод выполнен в виде. спирали и установлен в пазу, причем рабочие поверхности электродов и торцовые поверхности изоляторов выполнены с образованием единой цилиндрической по45 верхности.
