Инструмент для прошивки заготовок

Инструмент для прошивки заготовок

Иллюстрации

Показать все

Реферат



Изобретение относится к технологической оснастке свободной ковки, используемой для прошивки отверстий в заготовках. Целью изобретения является уменьшение торцовой утяжины за счет уменьшения контактной площади торцов прошивней (П). Часть внутренней поверхности полого П и часть наружной поверхности сплошного П выполнены в виде боковых поверхностей усеченных конусов одинаковой высоты, обращенных одноименными основаниями в противоположные стороны. Диаметр меньшего основания конической поверхности полого П равен диаметру большего основания конической поверхности сплошного П, а угол наклона одной образующей из указанных поверхностей к другой составляет 15-45°. При одновременном внедрении П в заготовку рассредоточенная контактная поверхность обоих П создает благоприятные условия для вытеснения металла из-под i П, уменьшая его сопротивление дефорСЛ мированию. После полного внедрения обоих П сопротивление затеканию металла в полость полого П уменьшается из-за наличия в нем конической полости . 2 ил.

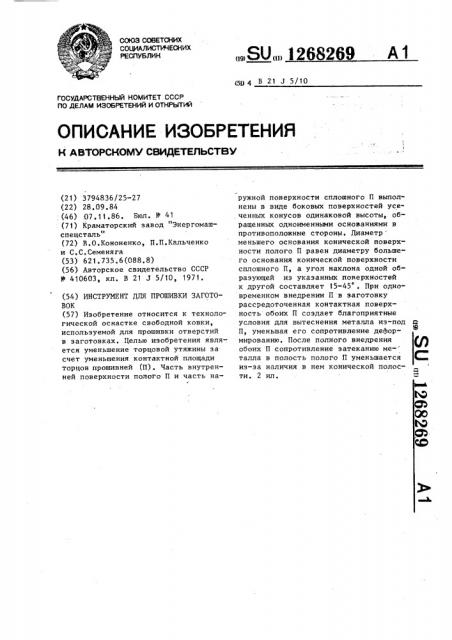

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU, 1268269 А1 (б1) 4 В 21 J 5/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3794836/25-27 (22) 28.09.84 (46) .07,11.86. Бюл. У 41 (71) Краматорский завод "Энергомашспецсталь" (72) В.О.Кононенко, П.П.Кальченко и С.С.Семеняга (53) 621.735 ° 6(088.8) (56) Авторское свидетельство СССР

Ф 410603, кл. В 21 J 5/10, 1971. (54) ИНСТРУМЕНТ ДЛЯ ПРОШИВКИ ЗАГОТОВОК (57) Изобретение относится к технологической оснастке свободной ковки, используемой для прошивки отверстий в заготовках. Целью изобретения является уменьшение торцовой утяжины за счет уменьшения контактной площади торцов прошивней (П). Часть внутренней поверхности полого П и часть наружной поверхности сплошного П выполнены в виде боковых поверхностей усеченных конусов одинаковой высоты, обращенных одноименными основаниями в противоположные стороны. Диаметр меньшего основания конической поверхности полого П равен диаметру большего основания конической поверхности сплошного П, а угол наклона одной образующей из указанных поверхностей к другой составляет 15-45 . При одновременном внедрении П в заготовку рассредоточенная контактная поверхность обоих П создает благоприятные условия для вытеснения металла из-под

П, уменьшая его сопротивление деформированию. После полного внедрения обоих П сопротивление затеканию металла в полость полого П уменьшается из-за наличия в нем конической полости. 2 ил, 1?б82б9 б

Изобретение относится к технологической оснастке свободной ковки, а именно к инструменту для прошивки отверстий в заготовке.

Цель изобретения — повышение качества изделия за счет снижения усилия прошивки и уменьшения торцовой утяжки металла заготовки.

На Лиг,l изображен инструмент для прошивки заготовки, продольный разрез, на Лиг.2 — то же, в положении элементов, соответствующих внедрению прошивня ° Инструмент для прошивки заготовок содержит полый прошивень 1 и размещенный в нем сплошной проши- 15 вень 2 ° Часть внутренней поверхности полого прошивня включена в виде боковой поверхности усеченного конуса 3.

Часть наружной поверхности сплошного прошивня также выполнена в виде боко- 20 вой поверхности 4 усеченного конуса одинаковой высоты с усеченным конусом полого прошивня. При этом диаметр меньшего основания конической поверхности полого прошивня равен диаметру 25 большего основания конической поверхности сплошного прошивня, угол наклона одной образующей из указанных поверхностей к другой составляет 15-45 .

Для сборки инструмента предусмотрены монтажные отверстия 5 и 6. HHcTpóìåíò устанавливается на заготовку 7 при помощи стержней, вставляемьгх в монтажные отверстия.

Во время рабочего хода сплошной

35 прошивень под усилием пресса начинает внедряться в заготовку первым за счет разности высот сплошного и полого прошивней.В момент соприкосновения опорных поверхнос reA прошивней

1 и 2 дальнейшее внедрение в заготовку обоих прошивней производится одновременно. При этом металл сначала течет от центра заготовки, а затем затекает в коническую внутреннюю полость полог О прошивня

Предлагаемое выполнение инструмента снижает усилие прошивки и утяжку металла за счет уменьшения контактной площади торцов прошивней, Формула и з обретения

Инструмент для прошивки заготовок, содержащий полый прошивень и размещенный внутри него сплошной прошивень, превышающий его по высоте, установленный с возможностью осевого перемещения, отличающийся тем, что, с целью повышения качества изделия за счет уменьшения торцовой утяжки и снижения усилия прошивки за счет уменьшения площади контакта торцов прошивней с заготовкой, часть внутренней поверхности полого прошивня и часть наружной поверхности сплошного прошивня выполнены в виде боковых поверхностей усеченных конусов одинаковой высоты, обращенных Одноименными основаниями в противополож-.: ные стороны, при этом диаметр меньшего основания конической поверхности полого прошивня равен диаметру большего основания конической поверхности сплошного прошивня, а угол наклона одной образующей из указанных поверхностей к другой составляет 15-45 .

) 268;7.69

Составитель Н.Кузьмин

Техред Л.Олейник Корректор В,Синицкая

Редактор А.Сабо

Заказ 5964/8 Тираж 655 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Производственно-полиграфическое предприятие, r. Уж ор д, у .. р

У;.г о л. П оектная 4
