Узел крепления штампа к ползуну пресса

Узел крепления штампа к ползуну пресса

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЩ ВЛИСТИЧЕСНИХ

РЕСПУБЛИН (51)4 B 21 .1 13/О2, В 21 В 37/ОО, В 30 В 15/02

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ И

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3923067/25-27 (22) 17.05.85 (46) 07.11.86. Бюл. Р 41 (72) В.А. Домрачев, В.31 Медведев и И.А. Солуянов (53) 621.979,06(088.8) (56) Авторское свидетельство СССР

Р 1189545,кл.В 21 3 13/02,30.11.83. (54) УЗЕЛ КРЕПЛЕНИЯ ШТАМПА К ПОЛЗУНУ

ПРЕССА (57) Изобретение относится к кузнечно-прессовому оборудованию и обеспечивает упрощение конструкции и повышение удобства в эксплуатации.

Узел крепления штампа к ползуну пресса содержит установленные в полости подвижной плиты (ПП) 1 хвостовик (Х) 2, средство перемещения Х в направлении, перпендикулярном направлению перемещения ПП, выполненное в виде цилиндрического вкладыша (В)

3 с фигурным пазом 4 на его торцовой поверхности, проходящей через центр

„„SU„„1268275 А1

В 3. Хвостовик выполнен с осевым отверстием 5 ° Нижняя часть 6 хвостовика выполнена адекватной контуру паза 4 и размещена с возможностью относительного перемещения. Узел содержит средство осевой фиксации

Х 2, выполненное в виде винта 7, размещенного в отверстии хвостовика с возможностью взаимодействия с поверхностью паза 4, расположенных на !1П 1 стопорного винта 8 и под кладки 9. При необходимости установить X 2 в изменивший свое положение центр давления освобождают винт

9, поворачивают В 3 так, чтобы ось паза 4 проходила через центр давления, закрепляют В 3 винтом 8, освобождают винт 7, перемещают Х 2 по пазу 4 до совмещения оси Х 2 с центром давления и фиксируют Х 2 винтом 7. IIII 1 посредством Х 2 крепят к ползуну пресса; а к ПП 1 крепят штамп. 1 з.п ° ф-лы, 2 ил.

12б8?75

Изобзретение относится к ку 3 вечно-прессовому мап3и33остроен333о, а именно к у-стройствам, предназначенным для крепления штамга к ползуну прес.са. 5

Цель изобретения — упрощение конструкции и повышение удобства в эксплуатации.

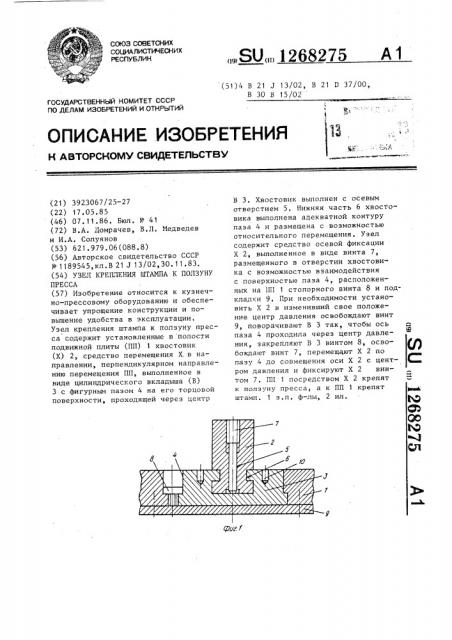

На фиг.1 изображен узел крепления штампа к ползуну пресса, разрез г 1О на фиг,2 — то же, план.

Узел содержит установленные в IIQ лости подвижной плиты 1 хвостоник 2 и средство перемещения хвостовика

2 в направлении, перпендикулярном

15 направлению перемещения подвизкной плиты 1, выполне Зное в виде IIHJIHHp рического вкладыша 3 с фигурным (например Т- образным) пазом -, :на его торцовой поверхности, проз3одящим 7О через центр вкладып3а 3, при этом хвостовик 2 выполнен с осевым отверстием 5, а нижняя часть 6 хвостовика

2 выполнена адекватной контуру фигурного паза 4 вкладыша 3 и оазмещена во вкладыше с в<зэмозкность3о относительного перемещения. средство осевой фиксации хвостовика 2 выполнено в виде винта 7, размещенного в осевом отверстии 5 хвостовика. 2 с воэмож- ЗО ностью взаимодействия с пов:=рхностью фигурного паза 4 вкладыша 3, Кроме этого, узел крепления 3птампа к ползуну пресса содержит размещенные на плите 1 стопорный винт 8 и подкладку 9, а на цилиндрическом вкладыше 3 выполнены отверс.ия IÎ под ключ.

Крепление штампа к ползуну п3зесса осуществляется следующим образом.

При необходимости установить хвостовик 2 в изменивший свое прежнее положение центр давления освобождают стопорный винт Я, затем клю-3ом,. используя отверстия 10, повора.-3ивают цилиндрический вкладьпп 3 так, " òî ось Т-образного паза 4 гроходит через этот центр давления и закрепляют цилиндрический вкладыш 3 виз3том 8.

После этого немного освобождают винт

7, перемещают хвостовик 2 ло Т-обраэ33ому пазу 4 до.совмещения оси хвостовика 2 с центром давле33ия и фиксируют хностовик 2, заворачивая винт 7.

Подвижную плиту 1 посредством хвостовика 2 крепят к ползуну пресса (не показан) а к плите 1 через подкладку 9 крепится штамп (не показан) .

По сравнению с известным предлагаемое устройство имеет более простую конструкцию, так как в нем отсутствует дополнительный вкладыш. Перемещение хвостовика по прямому пазу, а не по дуге, как в известном усТройстве, повышает удобство эксплуата— ции узла.

1. Узел крепления штампа к ползуну пресса, размещенный в полости подвижной плиты и содержащий средство перемещения хвостовика, установленного своей нижней частью во вкладыше в направлении, перпендикулярном направлению перемещения подвижной плиты, а также средство осевой фиксации хвостовика, о т л и ч а 3с шийся тем, что, с целью упрощения конструк-ции и повышен33я удобства в эксплуатации, вкладьпп выпс лчен цилиндрическим с фигурным пазом на его торцовой поверхности. проходящим через центр вкладыша, хвс стовик выполнен с осевым отверстием, а н3гкняя часть хвостовика выполнена адекватной кон-, туру фигурного паза вкладьш3а и раз— мещена в нем с возможностью относительного перемещения, средство осевой фиксации хвостовика выполнено в виде винта, размещенного в осевом отверстии хвостовика с возможностью взаимодействия с поверхностью фигурного паза вкладыша.

2, Узел крепления по п.1, о т л и ч а ю шийся тем, что фигурный паэ вкладына и адекватная ему поверхность нижней части хвостовика выполнены Т-образными.

Составитель В. Поникаров

Редактор О. Головач Техред П.Олейник корректорJI. Патай

Заказ 5964/8 Тираж 655 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
