Устройство для резки труб

Устройство для резки труб

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для газовой резки цилиндрических изделий и может быть использовано при изготовлении трубопроводов большого диаметра и при резке труб на сегменты в полевых условиях. Целью изобретения является повышение качества и расширеЕ{ие технологических возможностей. Устройство содержит механизм крепления резака внутри трубы с двумя телескопическими штангами. Штанги снабжены опорами и направляющими. Одна направляющая поворачивается вокруг продольной оси штанги, другая направляющая наклоняется в плоскости, перпендикулярной плоскости расположения штанг, и фиксируется под необходимым углом с помощью телескопического фиксатора. Устройство позволяет производить вырезку сегментов с высокой точностью, что особенно важно при резке труб большого (до 1400 мм) диаметра. 1 з.п. ф-лы, 2 ил. Юкл Ю а 00 00 со СО

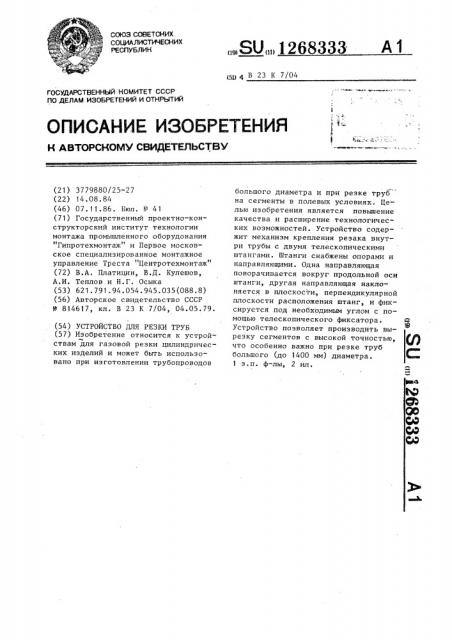

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

А1

„„SU„„1268333 др 4 В 23 К 7/04

" 4 г", 1 4 CL 1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3779880/25-27 (22) 14.08.84 (46) 07.11.86. Бюл. ¹ 41 (71) Государственный проектно-конструкторский институт технологии монтажа промьппленного оборудования Гипротехмонтаж" и Первое московское специализированное монтажное управление Треста "Центротехмонтаж" (72) В.А. Платицин, В.Д. Кулешов, А.И. Теплов и Н.Г. Осыка (53) 621.791.94.054.945.035(088.8) (56) Авторское свидетельство СССР

¹ 814617, кл. В 23 К 7/04, 04.05.79. (54) УСТРОЙСТВО ДЛЯ РЕЗКИ ТРУБ (57) Изобретение относится к устройl ствам для газовой резки цилиндрических изделий и может быть использовано при изготовлении трубопроводов большого диаметра и при резке труб на сегменты в полевых условиях. Целью изобретения является повышение качества и расширение технологических возможностей. Устройство содержит механизм крепления резака внутри трубы с двумя телескопическими штангами. Штанги снабжены опорами и направляющими. Одна направляющая поворачивается вокруг продольной оси штанги, другая направляющая наклоняется в плоскости, перпендикулярной

KJIocKocTH расположения штанг, и фиксируется под необходимым углом с помощью телескопического фиксатора. Ф ф

Устроиство позволяет производить вырезку сегментов с высокой точностью, что особенно важно при резке труб большого (до 1400 мм) диаметра. С: l 3 II ф-JIbl 2 HJI

6 12683

Изобретение относится к устройствам для газовой резки цилиндрических изделий и может быть использовано при изготовлении трубопроводов большого диаметра и при резке труб на 5 сегменты в полевых условиях.

Цель изобретения — повышение качества путем повышения жесткости и расширение технологических возможностей путем обеспечения угловой рез- 10 ки труб.

На фиг. 1 представлено устройство, общий вид; на фиг. 2 — вид А на фиг. 1

Устройство для резки труб содержит механизм крепления внутри трубы, выполненный из телескопических штанг 1 (основной и дополнительной), смонтированных перпендкулярно одна другой, на одних концах указанных 2б штанг установлены направляющие 2, причем одна из направляющих установлена с воэможностью наклона в плоскости, перпендикулярной плоскости расположения штанг. Вторая направляю- 25 щая установлена с возможностью фиксированного поворота с помощью шарнира 3 вокруг продольной оси штанги.

Наклон и установка телескопической штанги не наобходимый угол резки осу- щ ществляется с помощью телескопического фиксатора 4, снабженного стопором.5 и шарнирно соединенного с направляющей и штангой.

1. Устройство для резки труб, содержащее телескопическую распорную штангу и установленный на штанге с возможностью вращения телескопичес40 кий держатель для резака, о т л и— ч а ю щ е е с я тем, что, с целью повышения качества путем повышения жесткости и расширения технологических возможностей путем обеспечения

45 угловой резки труб, оно снабжено дополнительной телескопической штангой, перпендикулярной основной телескопической штанге,„ одни концы обеих штанг снабжены опорами для внутренней поверхности трубы, а противоположные концы телескопических штанг оснащены опорными планками, одна из которых установлена с возможностью фиксированного поворота относительно продольной оси своей штанги, а другая — с воэможностью наклона в плоскости, перпендикулярной плоскости расположения штанг.

На противоположных относительно направляющих концах телескопических штанг установлены опоры 6 для внутренней поверхности трубы.

На центральной оси 7 пересечения телескопических штанг смонтирован с возможностью вращения телескопический держатель 8 с зажимом 9 резака (не показан).

Вращение телескопического держателя 8 осуществляется механизмом, 10 вращения с помощью маховика 11.

Устройство для резки труб работает следующим образом.

Предварительно при помощи телескопического фиксатора 4 устанавливают устройство (телескопическую штангу 1) под необходимым углом для резки (относительно напраляющей 2) и фиксируют длину телескопического фиксатора 4 с помощью стопора 5.

При этом для облегчения установки устройства под необходимым углом

33 2 телескопический фиксатор 4 снабжен шкалой, отградуированной в градусах.

Затем устройство монтируют внутри трубы 12, с помощью направляющих 2 ориентируют устройство внутри трубы и раздвигают телескопические штанги

1 до соприкосновения опор 6 с внутренней поверхностью трубы 12, фиксируя устройство в этом положении.

Определив оптимальные режимы резки, зажигают пламя, и, включив привод, приступают к выполнению операции резки, вращая резак, закрепленный в зажиме 9 с воэможностью осевого перемещения для поддержания постоянным в процессе резки расстояния резака от обрабатываемой поверхности трубы.

Предлагаемое устройство позволяет производить резку труб большого диаметра под различными углами (90 и менее) в полевых условиях, значительно сокращает трудоемкость работ и улучшается качество реза.

Конструкция устройства с двумя направляющими обеспечивает необходимую жесткость, что позволяет производить вырезку сегментов с высокой точностью, что особенно важно при резке труб большого (до 1400 мм) диаметра.

Формула и э обретения

2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что снабжено телескопическим фиксатором угла

1268333 4 наклона телескопической штанги относительно ее опорной планки.

1 268333
